विश्वसनीय MCCB सहायक कारखाना

श्रेणी

सहायक प्रकार

कार्य

प्राविधिक विनिर्देशहरू

रिमोट अपरेशन

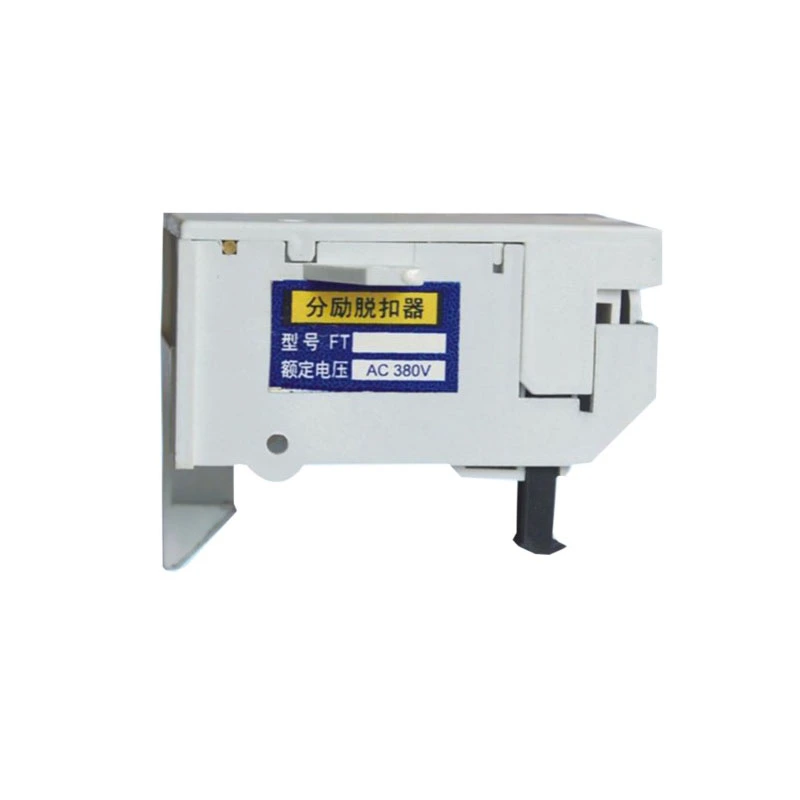

शन्ट ट्रिप (MX)

बाहिरी भोल्टेज संकेत मार्फत रिमोट ट्रिपिङ

AC: 24V, 48V, 110V, 230V, 400V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), 20VA (AC)/20W (DC); यात्रा समय <50ms

अन्डरभोल्टेज रिलीज (MN/UVR)

भोल्टेज थ्रेसहोल्ड भन्दा तल झर्दा स्वचालित ट्रिपिङ

पिकअप: ०.८५×अन; ड्रपआउट: ०.३५-०.७×अन; समय ढिलाइ: 0.1s-3s (समायोज्य); निरन्तर कर्तव्य

मोटर अपरेटर (MO)

इलेक्ट्रिक चार्जिङ र ब्रेकर मेकानिजमको सञ्चालन

AC/DC आपूर्ति, 3-5s सञ्चालन समय, म्यानुअल ओभरराइड, स्थिति प्रतिक्रिया

स्थिति संकेत

सहायक सम्पर्कहरू (AX)

ब्रेकर स्थिति संकेत गर्नुहोस् (अन/अफ)

1NO+1NC वा 2NO+2NC, 230V AC मा 10A, रजत मिश्र धातु सम्पर्कहरू, स्न्याप-एक्शन

अलार्म सम्पर्कहरू (AL)

गडबडीका कारण सिग्नल ब्रेकर ट्रिप भयो

1NO+1NC, यात्रामा मात्र सञ्चालन हुन्छ (म्यानुअल अफ होइन), सहायकबाट अलग

त्रुटि संकेत सम्पर्कहरू

निर्दिष्ट त्रुटि प्रकारहरू (ओभरलोड, सर्ट-सर्किट, ग्राउन्ड गल्ती) संकेत गर्नुहोस्

माइक्रोस्विच आधारित, इलेक्ट्रोनिक यात्रा एकाइहरु संग एकीकृत

सुरक्षा र इन्टरलकिङ

रोटरी ह्यान्डल

ढोका/प्यानल मार्फत बाह्य सञ्चालन

प्रत्यक्ष वा विस्तारित, padlockable, IP65, ढोका इन्टरलक

ढोका इन्टरलक

ब्रेकर अन हुँदा ढोका खोल्न रोक्नुहोस्

मेकानिकल लिंकेज, आपतकालीन पहुँचको लागि पराजित

कुञ्जी लक

अधिकृत कर्मचारीहरूमा सञ्चालन सीमित गर्नुहोस्

बहु लक प्रकारहरू (Ronis, Profalux), कुञ्जी ON वा OFF मा हटाउन सकिने

मेकानिकल इन्टरलक

दुई ब्रेकरहरू एक साथ बन्द गर्न रोक्नुहोस्

केबल वा रड प्रकार, परिवर्तन अनुप्रयोगहरूको लागि

संरक्षण र अनुगमन

टर्मिनल कभरहरू

प्रत्यक्ष भागहरु संग आकस्मिक सम्पर्क रोक्नुहोस्

IP20 देखि IP40, चरण अवरोधहरू, बसबार जडानको लागि विस्तारित

चरण अवरोधहरू

चरणहरू बीच निकासी बढाउनुहोस्

इन्सुलेट सामग्री, 400-690V रेटेड, मोड्युलर डिजाइन

सर्ज प्रोटेक्शन डिभाइस (SPD)

बिजुली सर्जबाट ब्रेकरलाई जोगाउनुहोस्

टाइप 1+II, 12.5-15kA आवेग वर्तमान, एकीकृत माउन्टिंग

संचार र स्मार्ट

वायरलेस सहायक सम्पर्क

ब्लुटुथ / वाइफाइ मार्फत रिमोट स्थिति निगरानी

Tuya एप उपयुक्त, 45mm चौडाइ, ब्याट्री वा स्व-संचालित

Modbus संचार मोड्युल

BMS/SCADA प्रणालीहरूसँग एकीकरण

RS485 इन्टरफेस, वास्तविक समय डाटा, रिमोट कन्ट्रोल क्षमता

PowerTag ऊर्जा सेन्सर

ताररहित ऊर्जा निगरानी

1% शुद्धता, 15-मिनेट डाटा, क्लाउड जडान

MCCB फ्रेम आकार

शन्ट यात्रा

UVR

सहायक

मोटर अपरेटर

रोटरी ह्यान्डल

100A-250A

आन्तरिक

आन्तरिक

आन्तरिक/बाह्य

बाह्य

बाह्य

250A-630A

आन्तरिक

आन्तरिक

आन्तरिक/बाह्य

आन्तरिक/बाह्य

बाह्य

630A-1600A

आन्तरिक

आन्तरिक

आन्तरिक

आन्तरिक

बाह्य/विस्तारित

1600A-2000A

बाह्य

बाह्य

बाह्य

बाह्य

विस्तारित / भारी शुल्क

कम्पोनेन्ट

कार्य

प्राविधिक विवरणहरू

विद्युत चुम्बकीय कुंडल

ऊर्जावान हुँदा चुम्बकीय क्षेत्र उत्पन्न गर्दछ

AC: Inrush 200VA, 20VA सिल गरिएको; DC: Inrush 200W, सील 20W; इन्सुलेशन कक्षा एफ (१५५ डिग्री सेल्सियस)

प्लन्जर मेकानिज्म

संयन्त्र जारी गर्न ट्रिप बार स्ट्राइक गर्दछ

कडा इस्पात, वसन्त-रिटर्न, स्ट्रोक 5-10mm

सम्पर्क प्रणाली

मुख्य ब्रेकर सर्किटबाट अलग

प्रबलित इन्सुलेशन, 4kV आवेग सामना

माउन्ट गर्दै

ब्रेकर गुहामा स्न्याप-फिट वा स्क्रू-माउन्ट गरिएको

धेरै आधुनिक MCCBs मा उपकरण-रहित स्थापना

प्यारामिटर

निर्दिष्टीकरण

सुरक्षा प्रकार्य

पिकअप भोल्टेज

०.८५ × अन (ब्रेकर बन्द गर्न सकिन्छ)

कम भोल्टेजमा बन्द हुनबाट रोक्छ

ड्रपआउट भोल्टेज

०.३५-०.७ × अन (समायोज्य)

undervoltage मा स्वचालित यात्रा

समय ढिलाइ

0.1s-3s (इलेक्ट्रोनिक प्रकारहरू)

भोल्टेज डिप्सबाट उपद्रव ट्रिपिङ रोक्छ

निरन्तर कर्तव्य

100% रेटेड भोल्टेज

सामान्य सञ्चालनको समयमा कुण्डल लगातार सक्रिय हुन्छ

सम्पर्क प्रकार

सञ्चालन

आवेदन

सहायक सम्पर्क (AX)

ब्रेकर मुख्य सम्पर्कहरूसँग स्थिति परिवर्तन गर्दछ

स्थिति संकेत (अन/अफ), इन्टरलकिङ, नियन्त्रण सर्किट

अलार्म सम्पर्क (AL)

स्वचालित यात्रामा मात्र सञ्चालन हुन्छ (ओभरलोड/सर्ट सर्किट)

गल्ती संकेत, अलार्म प्यानल, मर्मत सतर्कताहरू

सर्ट सर्किट अलार्म

चुम्बकीय यात्रा सञ्चालनको लागि विशिष्ट

चयनात्मक गल्ती संकेत

ओभरलोड अलार्म

थर्मल यात्रा सञ्चालनको लागि विशिष्ट

निवारक रखरखाव ट्रिगर

आवेदन

सहायक कन्फिगरेसन

प्राविधिक आवश्यकताहरू

एकीकरण

औद्योगिक स्वचालन

शन्ट ट्रिप + २ × सहायक + मोटर अपरेटर

24V DC नियन्त्रण, छिटो सञ्चालन (<50ms), स्थिति प्रतिक्रिया

PLC/DCS एकीकरण, रिमोट HMI नियन्त्रण

वाणिज्य भवनहरू

UVR + सहायक + रोटरी ह्यान्डल

230V AC, ढोका इन्टरलक, padlockable

BMS एकीकरण, फायर अलार्म इन्टरफेस

डाटा केन्द्रहरू

शन्ट यात्रा + अलार्म + संचार मोड्युल

48V DC, अनावश्यक संकेत, Modbus/BACnet

DCIM सफ्टवेयर, स्वचालित लोडसेडिङ

स्वास्थ्य सेवा सुविधाहरू

UVR + 2 × सहायक + कुञ्जी लक

मेडिकल-ग्रेड, उच्च विश्वसनीयता, प्रतिबन्धित पहुँच

आवश्यक शक्ति व्यवस्थापन, अलगाव प्यानल

नवीकरणीय ऊर्जा

शन्ट ट्रिप + सर्ज प्रोटेक्शन + वायरलेस

1000V DC क्षमता, बाहिरी मूल्याङ्कन, रिमोट निगरानी

सौर SCADA, ऊर्जा व्यवस्थापन प्रणाली

तेल र ग्यास

विस्फोट-प्रूफ सामान + UVR + शन्ट

ATEX/IECEx प्रमाणित, जंग प्रतिरोधी, उष्णकटिबंधीय

आपतकालीन बन्द प्रणाली (ESD)

समुद्री / अपतटीय

उष्णकटिबंधीय UVR + मेकानिकल इन्टरलक

55 डिग्री सेल्सियस परिवेश, नुन स्प्रे प्रतिरोधी, अनावश्यक

जहाज स्वचालन, जनरेटर सिंक्रोनाइजेसन

पूर्वाधार

मोटर अपरेटर + विस्तारित रोटरी + स्थिति स्विच

400V AC, भारी शुल्क, 50,000 चक्र जीवन

SCADA प्रणाली, रिमोट कन्ट्रोल केन्द्रहरू

स्टेज

प्रक्रिया विवरण

गुणस्तर नियन्त्रण बिन्दुहरू

कुण्डल घुमाउने

तामाको तार (०.१-०.५ मिमी), तनाव नियन्त्रणको साथ स्वचालित घुमाउरो, भ्याकुम वार्निस गर्भाधान

टर्न गणना ±1%, DC प्रतिरोध ±5%, डाइलेक्ट्रिक शक्ति 2kV/1min, इन्सुलेशन प्रतिरोध > 100MΩ

प्लन्जर/आर्म्चर मेसिनिङ

कोल्ड-रोल्ड स्टील वा फलाम पाउडर धातु विज्ञान, सटीक पीसने, कठोर (HRC 45-55), सतह उपचार

आयामी सहिष्णुता ±0.02mm, सतह फिनिश Ra 0.8, चुम्बकीय पारगम्यता > 5000

सम्पर्क निर्माण

चाँदी-निकेल (AgNi 90/10) वा चाँदी-क्याडमियम अक्साइड (AgCdO), मुद्रांकन, riveting वा तामा वाहकहरूमा वेल्डिंग

कठोरता HV 80-120, सम्पर्क प्रतिरोध <50mΩ, ब्रेजिङ बल > 50MPa

आवास मोल्डिंग

PA66 GF30 वा PBT GF30, 280-320°C इन्जेक्सन, DIN रेल अनुकूलताको लागि 17.5mm मोडुलरिटी

आयामी सहिष्णुता ±0.1mm, ट्र्याकिङ सूचकांक > 600V, UL 94 V-0

वसन्त निर्माण

तेल-टेम्पर्ड कार्बन स्टील SWOSC-V वा स्टेनलेस स्टील 301, CNC कोइलिङ, गर्मी उपचार

थकान जीवन>100,000 चक्र, वसन्त दर ±10%, विश्राम <5%

उप-सभा

कोइल-प्लन्जर-सम्पर्क एकीकरण, स्ट्रोक समायोजन, स्न्याप-फिट मेकानिज्म परीक्षण

अपरेटिङ भोल्टेज ०.८५-१.१×अन, ट्रिप फोर्स २-५N, प्रतिक्रिया समय <५०ms

अन्तिम क्यालिब्रेसन

पिकअप/ड्रपआउट भोल्टेज प्रमाणीकरण (UVR), सञ्चालन समय मापन (शन्ट यात्रा), सम्पर्क प्रतिरोध

100% स्वचालित परीक्षण, डाटा लगिङ, traceability QR कोडिङ

कम्पोनेन्ट

सामग्री विशिष्टता

आपूर्तिकर्ता मानकहरू

कुञ्जी गुणहरू

कुण्डल तार

तामाको तार क्लास एफ (१५५ डिग्री सेल्सियस) वा क्लास एच (१८० डिग्री सेल्सियस)

IEC 60317, NEMA MW 35

ब्रेकडाउन भोल्टेज>2kV, सोल्डरबिलिटी 390°C/2s, लचिलोपन

चुम्बकीय कोर

सिलिकन स्टिल लेमिनेशन (०.३५-०.५ मिमी) वा ठोस फलाम

IEC 60404-8, JIS C 2552

उच्च पारगम्यता, कम जबरजस्ती, लगातार चुम्बकीय गुण

प्लन्जर/आर्म्चर

कोल्ड-रोल्ड स्टिल SPCC वा फलामको पाउडर (Fe-99%)

JIS G 3141, MPIF मानक 35

HRC 45-55, सतह समाप्त Ra 0.8, जंग प्रतिरोध

सम्पर्कहरू

सिल्वर-निकेल (AgNi 90/10) वा AgCdO

ASTM B152, IEC 60368

चालकता > 90% IACS, चाप क्षरण प्रतिरोध, विरोधी वेल्डिंग

Springs लाई सम्पर्क गर्नुहोस्

बेरिलियम तामा (CuBe2 C17200) वा स्टेनलेस स्टील 301

ASTM B196

थकान जीवन>100,000 चक्र, लगातार दबाव, जंग प्रतिरोध

आवास

PA66 GF30 वा PBT GF30, ज्वाला retardant

IEC 60664-1, UL 94 V-0

ट्र्याकिङ सूचकांक>600V, गर्मी प्रतिरोध 160°C, प्रभाव शक्ति>7 kJ/m²

टर्मिनलहरू

टिन प्लेटिङ संग पीतल C36000 वा तामा C11000

ASTM B16/B187

वर्तमान घनत्व 1.0-1.5 A/mm², टोक़ 1.5-2.5Nm प्रतिरोध

DIN रेल क्लिप

वसन्त स्टील 65Mn वा स्टेनलेस स्टील 304

GB/T १२२२, ISO ३५०६

क्ल्याम्प बल 50-100N, 10,000 चक्र थकान, जंग प्रतिरोध

मानक

स्कोप

लागू आवश्यकताहरू

IEC 60947-2

कम भोल्टेज स्विचगियर - सर्किट ब्रेकरहरू

सहायक अनुकूलता, ब्रेकरको साथ समन्वय, सर्ट-सर्किट प्रतिरोध

IEC 60947-4-1

सम्पर्ककर्ता र मोटर स्टार्टरहरू

मोटर अपरेटर प्रदर्शन, नियन्त्रण सर्किट आवश्यकताहरू

IEC 60947-5-1

सर्किट उपकरणहरू र स्विच गर्ने तत्वहरू नियन्त्रण गर्नुहोस्

सहायक सम्पर्क मूल्याङ्कन, विद्युतीय सहनशीलता, टर्मिनल चिन्हहरू

RoHS/RECH

वातावरणीय अनुपालन

खतरनाक पदार्थ प्रतिबन्ध, सामग्री घोषणाहरू

परीक्षण कोटि

विशिष्ट परीक्षण

स्वीकृति मापदण्ड

विद्युतीय सहनशीलता

मूल्याङ्कन गरिएको वर्तमान (AC-15/DC-13) मा 10,000 सञ्चालनहरू

सम्पर्क पहिरन <50%, कुनै वेल्डिंग, लगातार सञ्चालन

मेकानिकल सहनशीलता

100,000 नो-लोड सञ्चालन

<5% प्यारामिटर बहाव, कुनै मेकानिकल विफलता

डाइलेक्ट्रिक गुणहरू

2kV AC/1min (नियन्त्रण सर्किट), 4kV आवेग

कुनै ब्रेकडाउन छैन, कुनै फ्ल्याशओभर छैन

तापक्रम वृद्धि

मूल्याङ्कन भोल्टेज/वर्तमानमा निरन्तर सञ्चालन

कुंडल ≤85K (कक्षा F), टर्मिनलहरू ≤80K

झटका र कम्पन

IEC 60068-2-27 (शक), IEC 60068-2-6 (कम्पन)

कुनै गलत अपरेशन, कुनै क्षति, परीक्षण पछि कार्यात्मक

वातावरणीय

ओसिलो गर्मी (IEC 60068-2-30), चिसो, सुख्खा गर्मी

कन्डिसन पछि कार्यात्मक, कुनै जंग छैन

EMC

सञ्चालन / विकिरण हस्तक्षेप प्रतिरक्षा

कुनै उपद्रव सञ्चालन छैन, EN 60947-2 Annex F

सामग्री

निरीक्षण वस्तुहरू

नमूना योजना

उपकरण

ईनामेड तार

व्यास, ब्रेकडाउन भोल्टेज, विस्तार, सोल्डरबिलिटी

AQL ०.६५

माइक्रोमिटर, डाइलेक्ट्रिक परीक्षक, टेन्साइल मेसिन

चुम्बकीय इस्पात

पारगम्यता, कोर हानि, इन्सुलेशन कोटिंग

प्रति ब्याच

Epstein फ्रेम, एकल पाना परीक्षक

चाँदी सम्पर्कहरू

शुद्धता, कठोरता, घनत्व, आयामी सहिष्णुता

प्रति ब्याच

स्पेक्ट्रोमीटर, कठोरता परीक्षक, CMM

प्लास्टिक ग्रेन्युलहरू

गिलास सामग्री, चिपचिपापन, नमी, ज्वलनशीलता

प्रति ब्याच

पिघल प्रवाह सूचकांक, DSC, UL 94 उपकरण

वसन्त इस्पात

तन्य शक्ति, थकान प्रतिरोध, गठन

प्रति ब्याच

तन्य मेसिन, थकान परीक्षक

स्टेशन

नियन्त्रण प्यारामिटरहरू

आवृत्ति

विधि

कुण्डल घुमाउने

टर्न गणना, तनाव, प्रतिरोध, इन्सुलेशन

प्रत्येक एकाइ

प्रतिक्रिया, ohmmeter संग स्वचालित घुमावट

प्लन्जर मेसिनिङ

आयामी सहिष्णुता, सतह समाप्त, कठोरता

प्रत्येक 100 एकाइहरू

CMM, प्रोफाइलोमीटर, कठोरता परीक्षक

सम्पर्क सभा

पङ्क्तिबद्धता, दबाब, प्रतिरोध, ब्राजिङ गुणस्तर

प्रत्येक 100 एकाइहरू

बल गेज, माइक्रो-ओममिटर, XRF

आवास मोल्डिंग

तापमान, दबाव, आयामी शुद्धता

प्रत्येक चक्र

SCADA निगरानी, ​​SPC चार्ट

उप-सभा

अपरेटिङ भोल्टेज, स्ट्रोक, प्रतिक्रिया समय

प्रत्येक एकाइ

स्वचालित परीक्षण बेंच, डाटा लगिङ

परीक्षण वस्तु

मानक

नमूना आकार

अपरेटिङ भोल्टेज दायरा

०.८५-१.१×अन (पिकअप), >०.२×अन (UVR को लागि छोड्ने)

100%

प्रतिक्रिया समय (शन्ट यात्रा)

मूल्याङ्कन गरिएको भोल्टेजमा <50ms

100%

सम्पर्क प्रतिरोध

<50mΩ (सहायक), <100mΩ (अलार्म)

100%

डाइलेक्ट्रिक भोल्टेज सामना

2kV AC/1 मिनेट

100%

इन्सुलेशन प्रतिरोध

>100MΩ @ 500V DC

100%

मेकानिकल सञ्चालन

10 चक्र, चिल्लो, कुनै टाँसिने छैन

100%

स्न्याप-फिट अनुकूलता

निर्दिष्ट MCCB फ्रेम संग संभोग

100%

दृश्य र आयामी निरीक्षण

स्थायित्व, मोडुलरिटी चिन्ह लगाउँदै

100%

विद्युतीय सहनशीलता नमूना

मूल्याङ्कन गरिएको लोडमा 1,000 सञ्चालनहरू

AQL 1.0

प्याकेजिङ अखण्डता

ड्रप टेस्ट, कम्पन (ISTA 3A)

प्रति धेरै

उपकरण वर्ग

मेसिन विशिष्टता

कार्य

क्षमता

कुण्डल घुमाउने

CNC घुमाउरो मेसिनहरू (Nittoku/Marsilli) तनाव नियन्त्रणको साथ

परिशुद्धता कुंडल उत्पादन

२०,००० कुण्डल/दिन

मुद्रांकन र गठन

60-टन प्रगतिशील डाइ प्रेस (Bruderer)

सम्पर्क मुद्रांकन, वसन्त गठन

30,000 घटक / दिन

इंजेक्शन मोल्डिंग

80-टन थर्मोप्लास्टिक प्रेस (Arburg)

आवास, घेरा, DIN रेल क्लिपहरू

१०,००० आवास/दिन

सभा

श्रम सभा

उप-विधानसभा, क्यालिब्रेसन, परीक्षण

5,000 सामान / दिन प्रति लाइन

परीक्षण उपकरण

स्वचालित सहायक परीक्षण बेंच

सञ्चालन विशेषताहरू, समय, सहनशीलता

1,000 एकाइ / घण्टा

मेकानिकल सहनशीलता परीक्षक

100,000 चक्र प्रमाणीकरण

200 एकाइहरू एक साथ

EMC परीक्षण कक्ष

प्रतिरक्षा / उत्सर्जन परीक्षण

100 एकाइ / दिन

उत्पादन कोटि

मासिक क्षमता

मानक नेतृत्व समय

तत्काल अर्डर क्षमता

शन्ट ट्रिपहरू (सबै भोल्टेजहरू)

300,000 एकाइहरू

४-५ हप्ता

३ दिन

अन्डरभोल्टेज विज्ञप्ति

200,000 एकाइहरू

४-५ हप्ता

३ दिन

सहायक सम्पर्कहरू

500,000 एकाइहरू

४-५ हप्ता

३ दिन

मोटर अपरेटरहरू

50,000 एकाइहरू

४-५ हप्ता

५ दिन

सञ्चार मोड्युलहरू

30,000 एकाइहरू

४-५ हप्ता

५ दिन

विभाग

कर्मचारी

विशेषज्ञता

जिम्मेवारीहरू

आर एन्ड डी ईन्जिनियरिङ्

5

 इन्जिनियरहरू

विद्युत चुम्बकीय डिजाइन, सम्पर्क भौतिकी, एम्बेडेड प्रणाली, ताररहित संचार

नयाँ सहायक विकास, स्मार्ट सुविधाहरू, प्याटेन्ट पोर्टफोलियो (३०+ पेटेन्टहरू)

प्रक्रिया ईन्जिनियरिङ्

15 इन्जिनियरहरू

कुण्डल घुमाउने स्वचालन, सटीक मुद्रांकन, प्लास्टिक मोल्डिंग, दुबला निर्माण

उत्पादन अनुकूलन, उपज सुधार (>99%), लागत कटौती

परीक्षण र प्रमाणीकरण

12 इन्जिनियरहरू

IEC 60947 अनुपालन, सहनशीलता परीक्षण, EMC, वातावरणीय सिमुलेशन

प्रकार परीक्षण समन्वय, विफलता विश्लेषण, प्रमाणीकरण व्यवस्थापन

आवेदन ईन्जिनियरिङ्

10 इन्जिनियरहरू

MCCB एकीकरण, नियन्त्रण प्रणाली, BMS/SCADA इन्टरफेस

ग्राहक प्राविधिक समर्थन, प्रणाली डिजाइन, कमीशन

गुणस्तर आश्वासन

25 प्राविधिकहरू

ISO 9001, IATF 16949, सांख्यिकीय प्रक्रिया नियन्त्रण, मेट्रोलोजी

आपूर्तिकर्ता लेखापरीक्षण, प्रक्रिया लेखापरीक्षण, सुधारात्मक कार्य, अंशांकन
