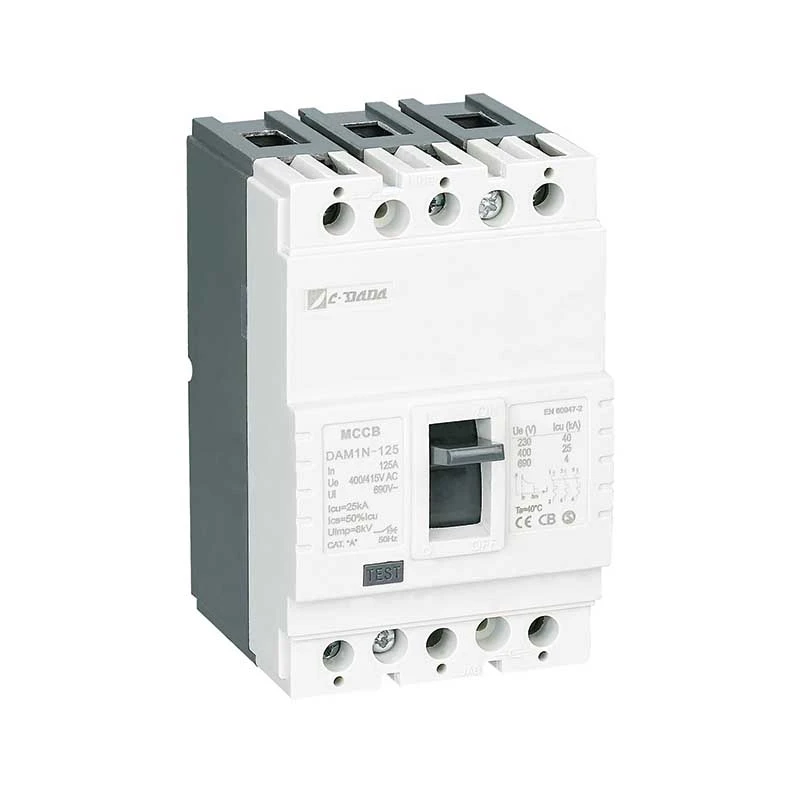

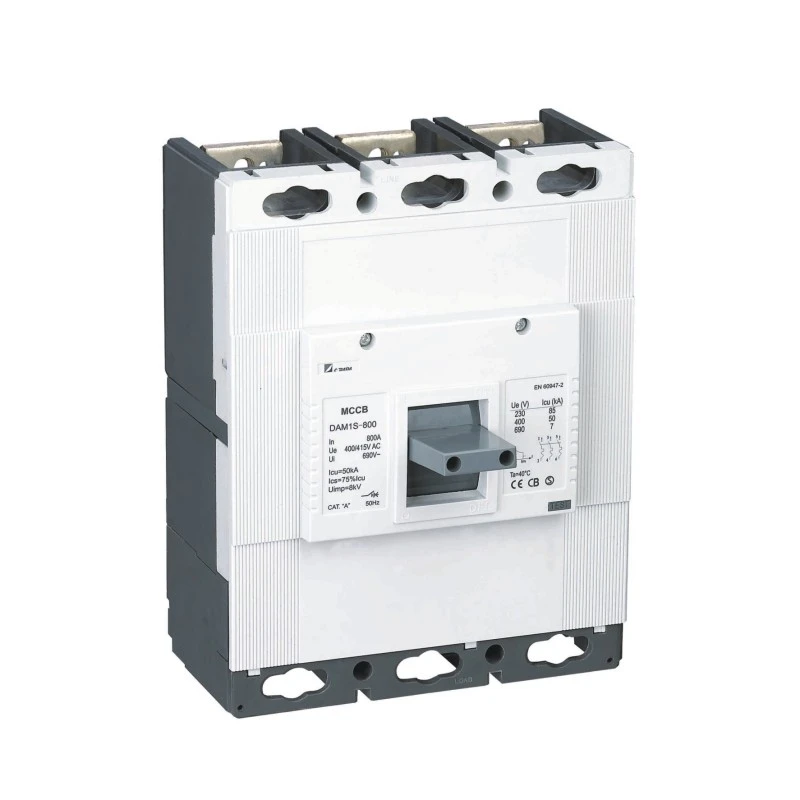

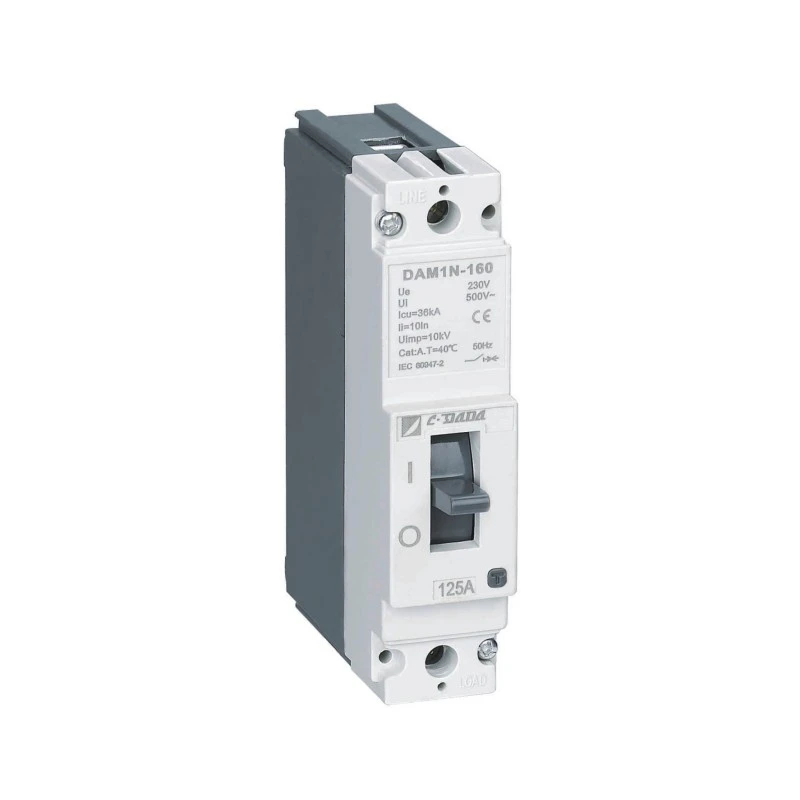

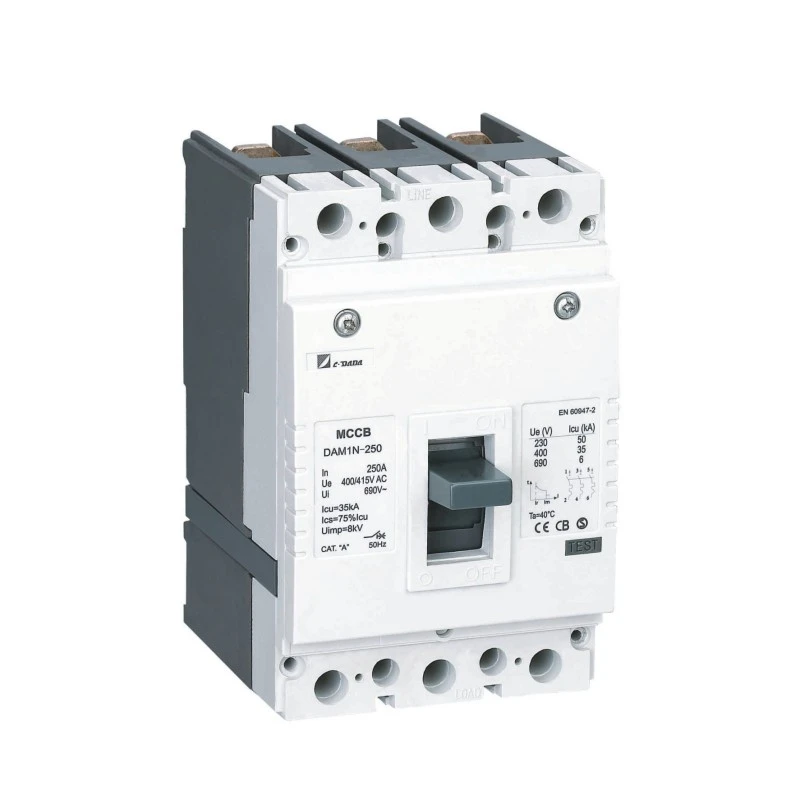

निश्चित प्रकार मोल्डेड केस सर्किट ब्रेकर
Model:DAM1 Series
स्रोत उच्च गुणस्तर र उन्नत फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) शंघाई DADA इलेक्ट्रिक-प्रमाणित (CE, CB, ASTA), थर्मल-चुम्बकीय सुरक्षा, 12.5A–1600A बाट। औद्योगिक र व्यावसायिक प्यानलहरूको लागि आदर्श। सजिलो DIN-रेल वा प्यानल माउन्ट। OEM र बल्क अर्डरहरू स्वागत छ, CDADA लाई विश्वासका साथ तपाईंको आपूर्तिकर्ताको रूपमा छनौट गर्नुहोस्।
CDADA फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) DAM1 श्रृंखलाले कुनै पनि अनुप्रयोगको आवश्यकताहरू पूरा गर्दछ, साना प्रयोगकर्ताहरूदेखि औद्योगिक ट्रान्सफर्मर र वितरण स्थापनासम्म।
DAM1 शृङ्खलामा सात फ्रेम साइजहरू छन्, 1600A सम्म, 100 kA सम्मको ब्रेकिङ क्षमता, 1000 भोल्टसम्मको अपरेटिङ भोल्टेज, सजिलैसँग विभिन्न प्रकारका व्यापक विद्युतीय र मेकानिकल सामानहरू पूरा गर्न, कुनै पनि पावर प्रणालीको आवश्यकतालाई अधिकतम बनाउन विभिन्न स्थापना समाधानहरू प्रदान गर्दछ।
विश्वव्यापी प्रमाणीकरण KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 विश्वव्यापी विद्युतीय उपकरण प्लान्ट र OEM को लागि उत्तम विकल्प हो।
प्रमुख विनिर्देशहरू
DAM1 MCCB मोल्डेड केस सर्किट ब्रेकरको विद्युतीय प्यारामिटरहरू
| मोडेल | कोड | Icu (KA) | Ics (KA) | मूल्याङ्कन गरिएको वर्तमान -मा | Ui(V) | Ue(V) | पोल | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

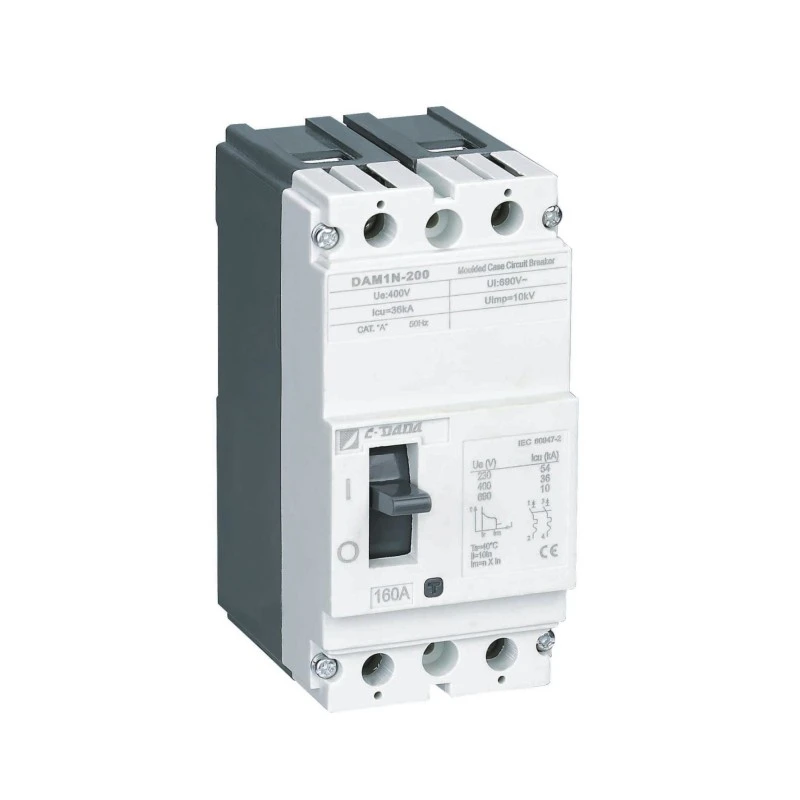

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||

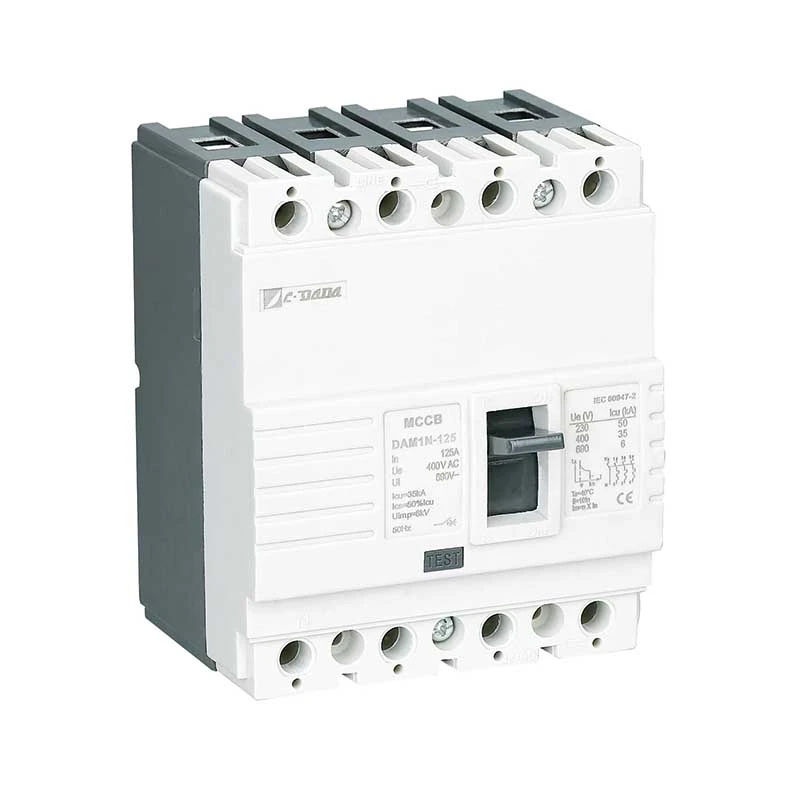

| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||

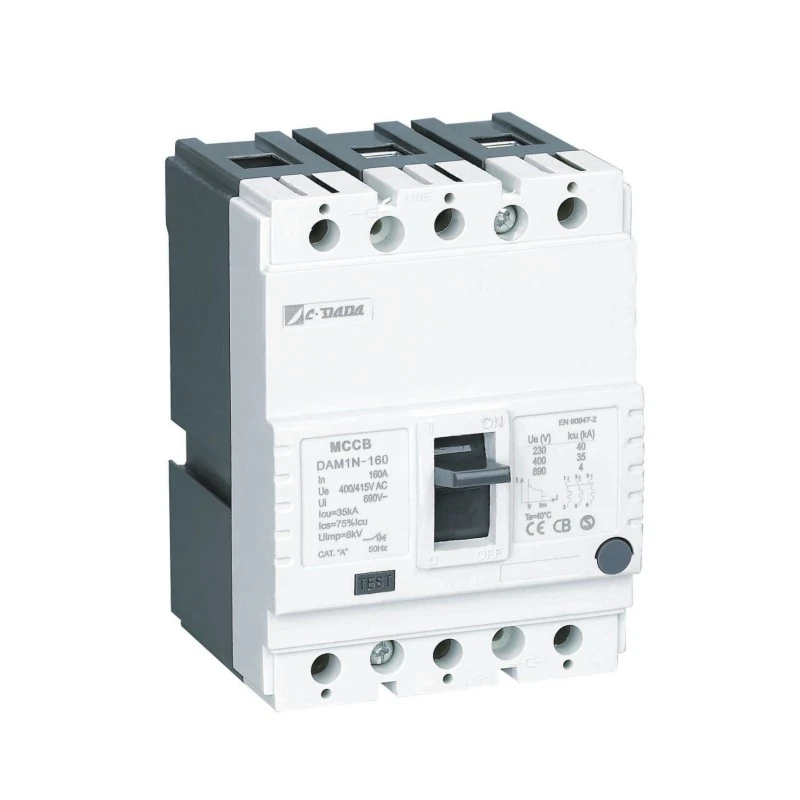

| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||

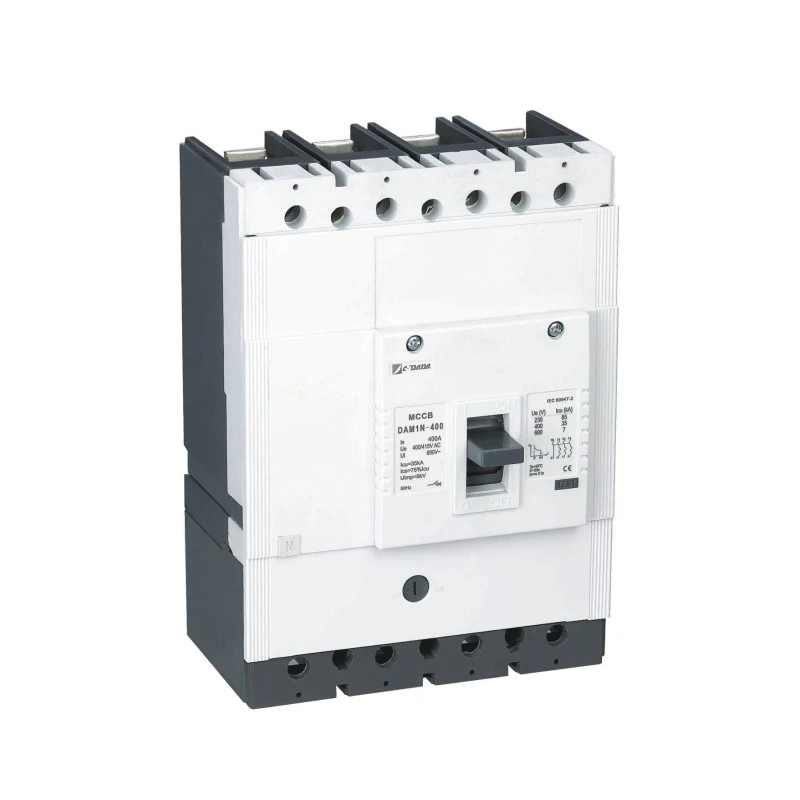

| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO परीक्षण (O:Open maneuver,CO:close-Open maneuver,t:प्रतीक्षा अवधि)
● Ics:O-t-CO-t-CO परीक्षण(O:ओपन म्यान्युभर,CO:क्लोज-ओपन म्यानुभर, t:पर्खाइ अवधि)
★ ON/I स्थिति: यसले संकेत गर्दछ कि ब्रेकरको सम्पर्कहरू बन्द छन्। यस स्थितिमा, ब्रेकर लिभर शीर्ष स्थानमा छ
★ TRIP स्थिति: यसले संकेत गर्दछ कि ब्रेकर कुनै पनि विफलता (ओभर लोड वा सर्ट सर्किट) को कारण खोलिएको छ। यस अवस्थामा, ब्रेकर लिभर ON र OFF स्थितिहरू बीचको बीचमा हुन्छ। ट्रिप स्थितिमा रहेको ब्रेकरलाई ON स्थितिमा लैजानको लागि; OFF चिन्ह द्वारा देखाइए अनुसार ब्रेकर लिभरलाई तल धकेल्नुहोस्
ब्रेकरलाई "क्लिक" ध्वनिको साथ सेट गरिनेछ। त्यस पछि, ब्रेकर बन्द गर्न ON चिन्हले देखाइएको लिभर तान्नुहोस्।
★ बन्द/० स्थिति: यसले ब्रेकरको सम्पर्कहरू खुला छन् भनी संकेत गर्छ। यस तरिकाले, ब्रेकर लीभर तल्लो स्थितिमा छ।
DAM1-125 MCCB मोल्डेड केस सर्किट ब्रेकरको भौतिक प्यारामिटरहरू
| श्रेणी (EN 60947-2/IEC 60947-2) | सहनशीलता |
|
||||||
| मोडेल | पोल | डाइलेक्ट्रिक गुण (V) | लोनाइजेशन दूरी (मिमी) | कुल साइकलहरू | विद्युतीय जीवन | यान्त्रिक जीवन | मुख्य सर्किट | सहायक सर्किट |
| DAM1-160 | 1P | 2500 | ≤३०/० | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤३०/० | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤३०/० | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤३०/० | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤३०/०※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
कार्य सिद्धान्त र संरक्षण संयन्त्र
★ थर्मल सुरक्षा (ओभरलोड)
स्थिर ओभरकरेन्ट (> मूल्याङ्कन गरिएको वर्तमान) द्वारा तताउँदा द्विधातु पट्टी झुक्छ। झुकाउने गति हालको परिमाणसँग समानुपातिक छ - केबल थर्मल व्यवहारको नक्कल गर्ने उल्टो-समय ट्रिपिङ सुनिश्चित गर्दै, उपकरणको सुरक्षा गर्दा उपद्रव यात्राहरू रोक्न।
★ चुम्बकीय सुरक्षा (सर्ट सर्किट)
सर्ट सर्किट (जस्तै, फेज-टू-फेज वा फेज-टू-ग्राउन्ड) को समयमा, उच्च-वर्तमान चुम्बकीय क्षेत्रले तुरुन्तै सोलेनोइड प्लन्जर तान्दछ, मिलिसेकेन्ड भित्र लच मेकानिजम रिलिज गर्दछ - थर्मल क्षति हुनु अघि दोष प्रवाह काट्छ।
उत्पादन फाइदाहरू
★ शरीर र आवरण:
फाइबर-ग्लास पलिएस्टर राल EN 60512-20-2 मानक अनुसार शरीर र आवरण सामग्रीको रूपमा प्रयोग गरिएको छ। यो सामग्री, जसलाई साहित्यमा BMC (बल्क मोल्डिङ कम्पाउन्ड) भनिन्छ, उच्च विद्युतीय र मेकानिकल मानहरूको कारणले रुचाइएको छ र यसले लगातार 160 ℃ तापमानमा प्रतिरोध गर्न सक्छ। IEC 695-2-1 अनुसार 960 ℃ तापक्रममा तारको सम्पर्कमा हुँदा BMC सामग्री जल्दैन
Bimetal: Bimetal तातो विरुद्ध विभिन्न विस्तार गुणांक संग दुई प्लेट धातु को संयोजन सम्मिलित एक सामग्री हो। ब्रेकरबाट गुज्रिरहेको वर्तमानले बिमेटललाई तताउँछ। यस गर्मीको प्रभावका कारण। bimetal कम विस्तारित प्लेट तिर झुक्छ। ब्रेकर मार्फत प्रवाह बढ्दै जाँदा ताप बढ्दै गएकोले, बाईमेटल बढी ततन्छ र बढी झुक्छ। यसरी, यसले ब्रेकर खोल्नको लागि खोल्ने संयन्त्रलाई नियन्त्रण गर्दछ।

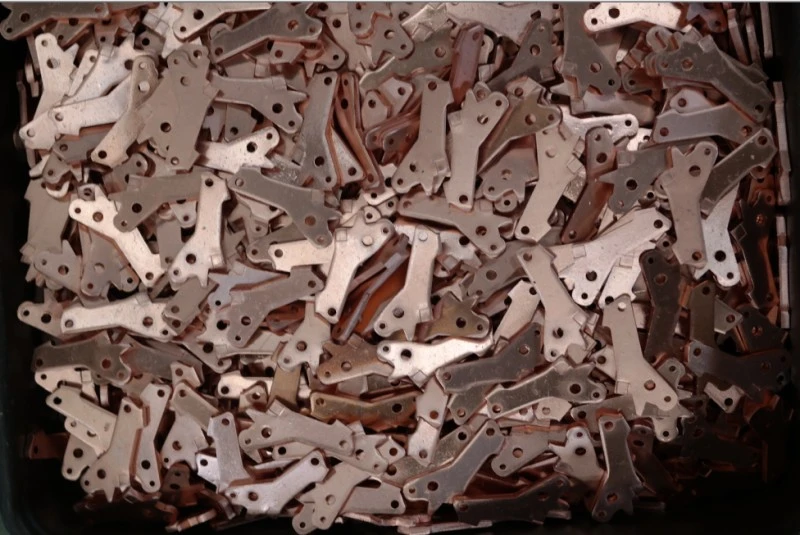

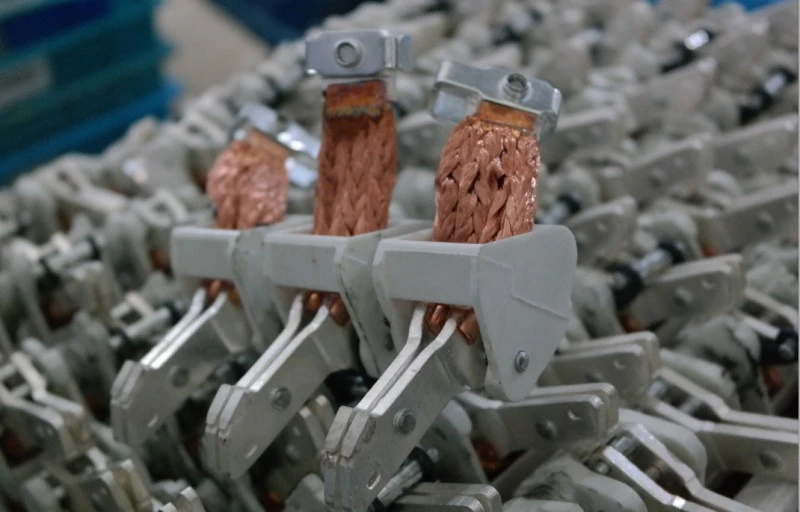

★ सम्पर्कहरू:
कन्ट्याक्ट एलोय ब्रेकरहरूका लागि टुटेको र बोक्ड हालको मानहरू र निर्माणलाई विचार गरेर निर्धारण गरिन्छ सामान्यतया चाँदी, ग्रेफाइट, निकल, वोल्फ्राम मिश्र धातु सम्पर्कहरू ब्रेकरहरूमा प्रयोग गरिन्छ, जो सिल्वर-ग्रेफाइट मिश्र धातुबाट बनेको हुन्छ र स्मूदर्स संरचनामा प्रयोग गरिन्छ, स्थिर (तल) सम्पर्कहरूमा प्रयोग गरिन्छ, सिल्भर वोल्फ्राम सम्पर्कहरू, जो मोटो हार्डमा प्रयोग गरिन्छ। चलिरहेको सम्पर्कहरूमा स्वेज गरिएको संरचना सुनिश्चित गरिएको छ। यसरी, स्वेज्ड र हार्ड मिश्र धातु सम्पर्कहरू प्रत्येक ओपनिङ-क्लोजिङमा नरम स्थिर सम्पर्कहरूमा एक ठाउँ हुन्छ।
यस तरिकाले, सबैभन्दा कम प्रतिरोध सुनिश्चित गरिएको छ। कम सम्पर्क प्रतिरोध हुनको लागि गतिशील सम्पर्कले निश्चित सम्पर्कलाई राम्रोसँग छुनुपर्छ। यद्यपि, अत्यधिक सम्पर्क दबाब बलले सामान्य भन्दा छोटो अवधिमा सम्पर्कहरूलाई क्षति पुर्याउँछ। सम्पर्क मिश्रहरू स्वस्थ खुल्ने-समापनको लागि धेरै महत्त्वपूर्ण छन्।
★ आर्क एक्टिंगुइशर सेल (विभाजक):
विभाजकहरू ऊर्जा अन्तर्गत चल्ने ब्रेकरको सञ्चालनको क्रममा बन्ने चापलाई विलुप्त गर्न प्रयोग गरिन्छ। चलिरहेको सम्पर्कलाई स्थिर सम्पर्कबाट अलग गर्दा, केही समयको लागि सम्पर्कहरू बीच विद्युत प्रवाह जारी रहन्छ र यसलाई चाप भनिन्छ। यो चाप धेरै छोटो समयमा लोप हुनुपर्छ।
★ आर्क को विलुप्तता:
चाप वरिपरि बनेको चुम्बकीय क्षेत्रका कारण चाप विभाजकतर्फ धकेलिन्छ। यसरी, चाप विस्तारित हुन्छ र स्लिम हुन्छ र विभाजक प्लेटहरू (चित्र-5) को बीचमा टुक्रिन्छ। विभाजकहरूको छेउमा पर्खालहरूमा प्रयोग गरिएको सामग्रीको विशेषताको कारण, चापको कारण उच्च तापक्रमको कारण ग्यास बाहिर निस्कन्छ। यो ग्याँस चाप को विलुप्त मा एक महत्वपूर्ण प्रभाव छ।
आवेदन
CDADA DAM1 फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) महत्वपूर्ण पूर्वाधारहरूमा विश्वसनीय छ:
★ औद्योगिक: स्टिल मिल, तेल र ग्यास प्लेटफर्म, रासायनिक प्लान्टहरू
★ स्वास्थ्य सेवा: अस्पतालको मुख्य र उप-वितरण बोर्डहरू
★ यातायात: रेलवे संकेत, एयरपोर्ट सामान प्रणाली
★ व्यावसायिक: गगनचुम्बी भवनहरू, डाटा सेन्टरहरू, शपिङ मलहरू, सम्मेलन केन्द्रहरू
★ सार्वजनिक स्थानहरू: थिएटरहरू, रंगशालाहरू, सरकारी भवनहरू
स्थापना र मर्मतका फाइदाहरू
★ सजिलो एकीकरण:

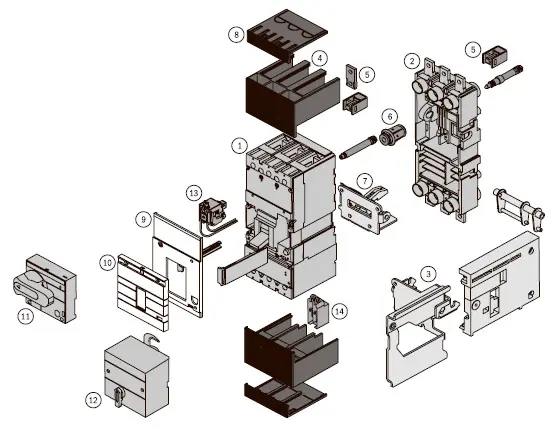

मानक किटमा बसबारहरू, चरण अवरोधहरू, र हार्डवेयरहरू समावेश छन्
वैकल्पिक सामानहरू: अलार्म सम्पर्कहरू, शन्ट/अन्डरभोल्टेज रिलीजहरू, इलेक्ट्रिक अपरेटिङ मेकानिज्महरू

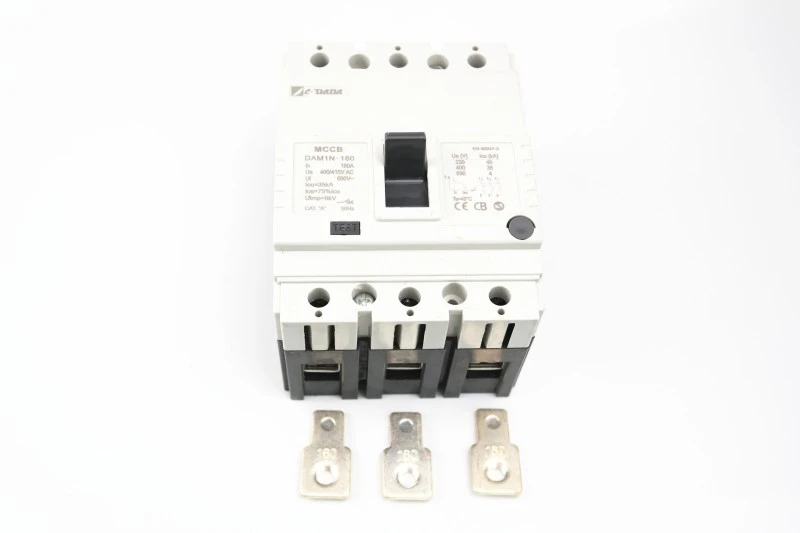

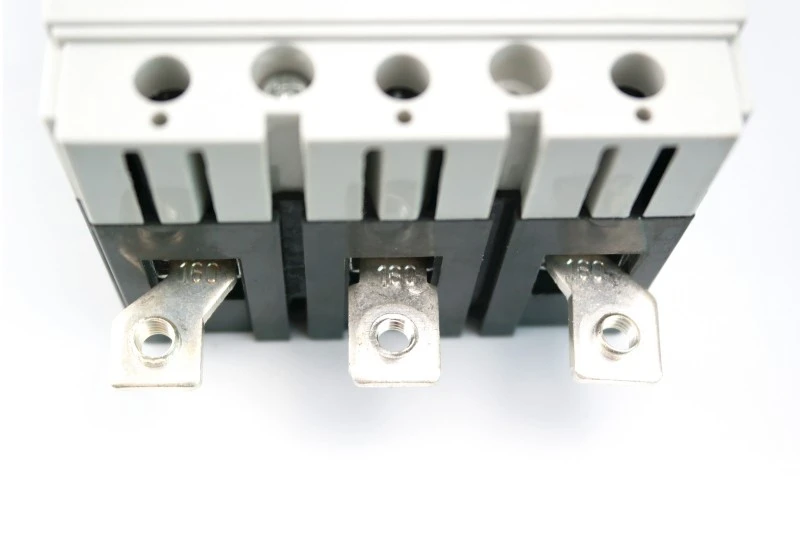

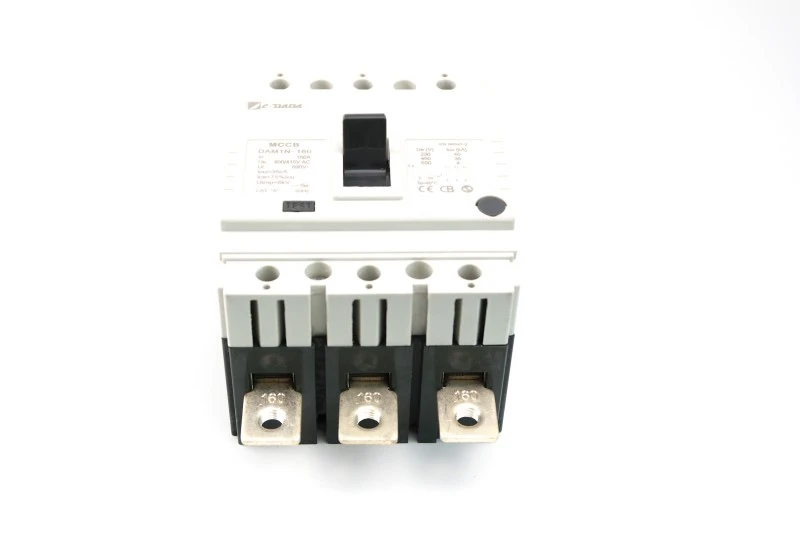

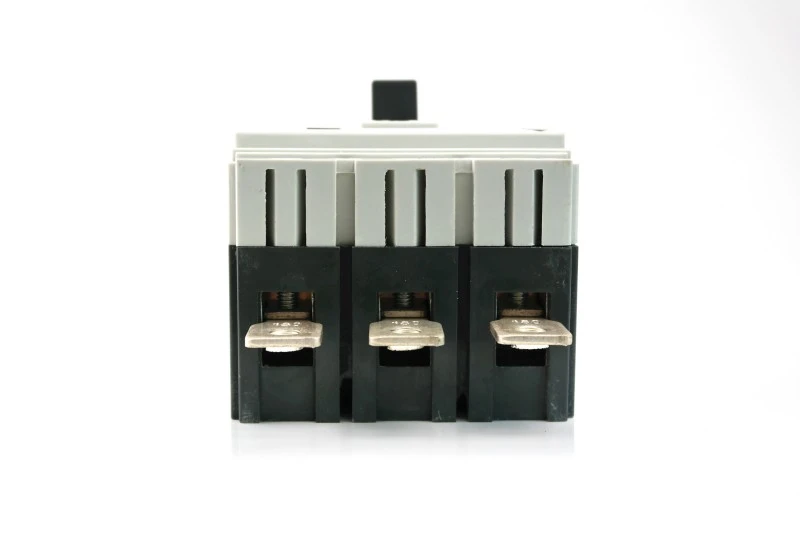

1) विस्तारित बसबार द्वारा जडान गर्नुहोस् (फोटो 1)

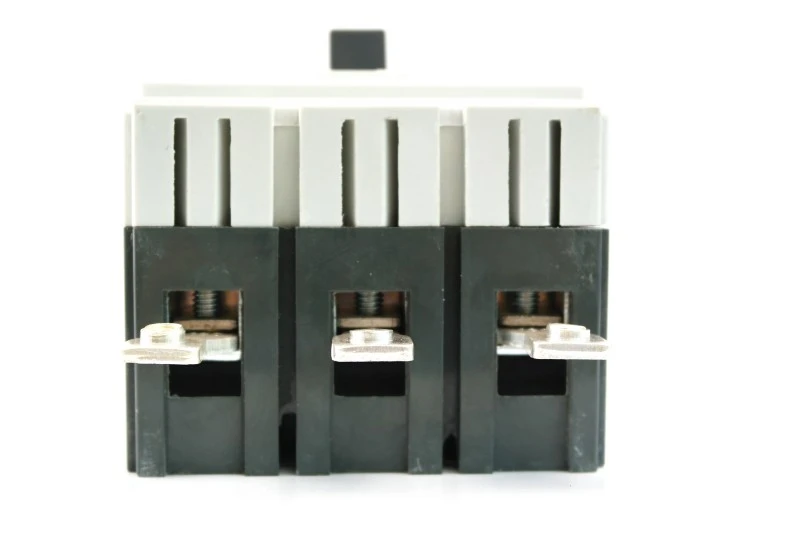

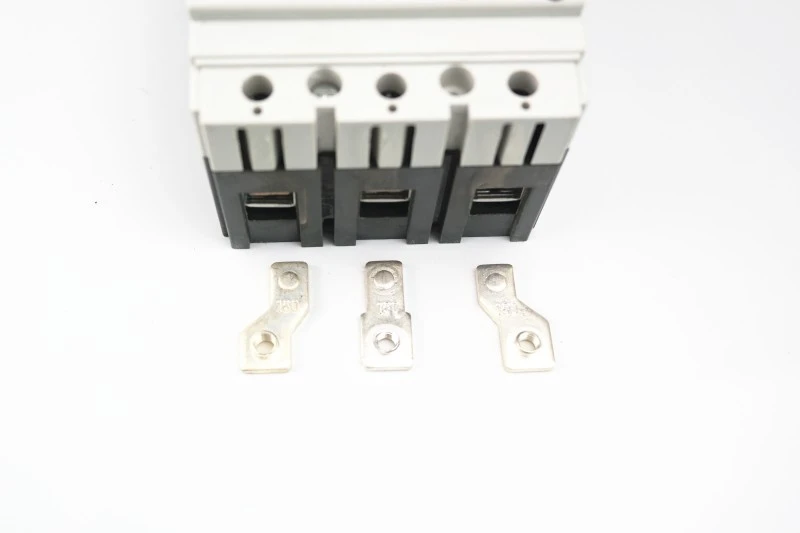

2) स्प्रेडर टर्मिनल द्वारा जडान (फोटो 2)

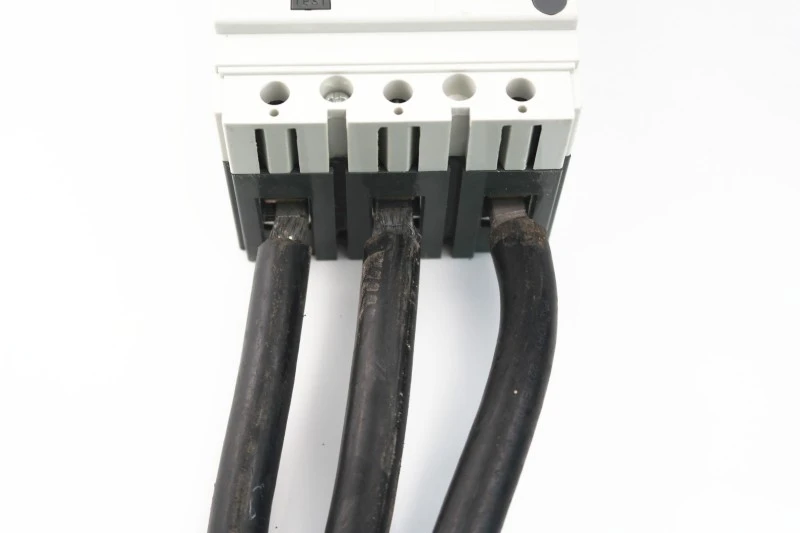

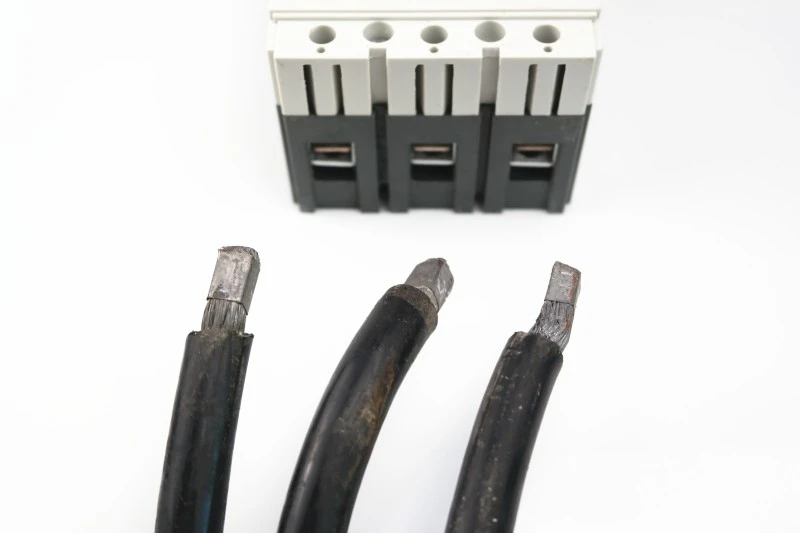

3) केबल लगहरू प्रयोग नगरी सीधा केबल (फोटो 3) जडान गर्नुहोस्।

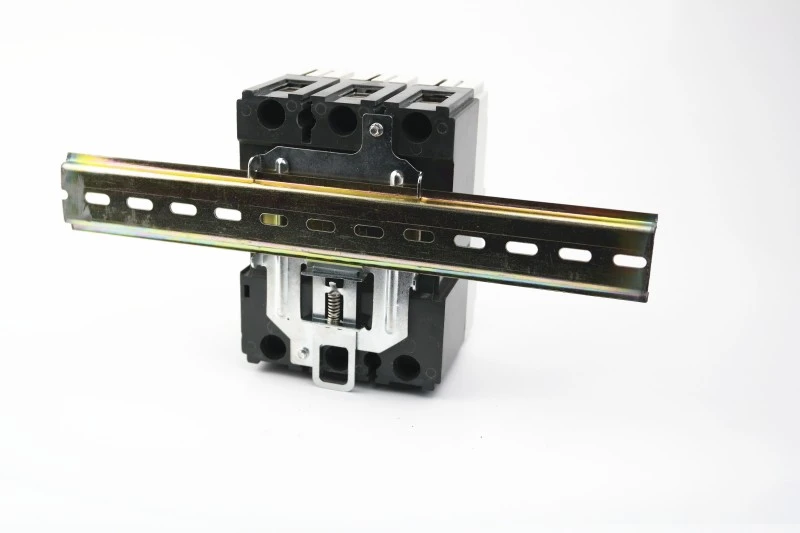

विशेष क्ल्याम्पको मद्दतले 125 र 160 एकाइहरू DIN-रेलमा स्थापना गर्न सकिन्छ।

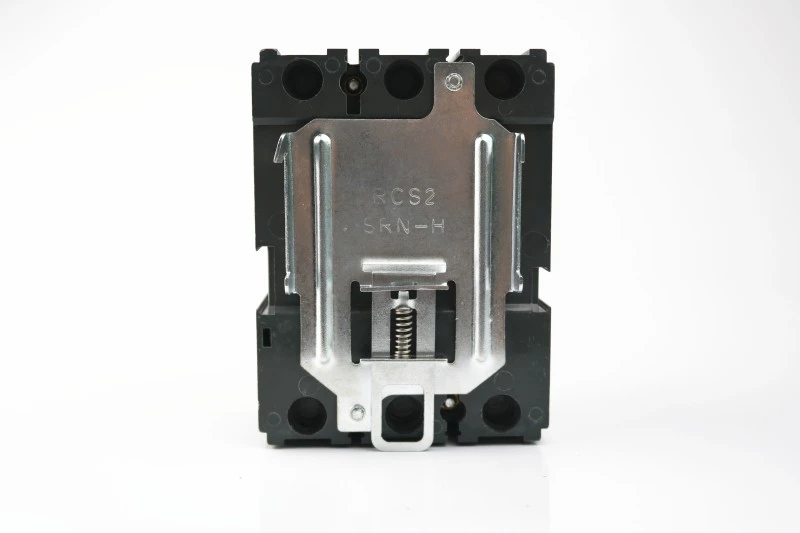

क्ल्याम्पको साथ ब्रेकर

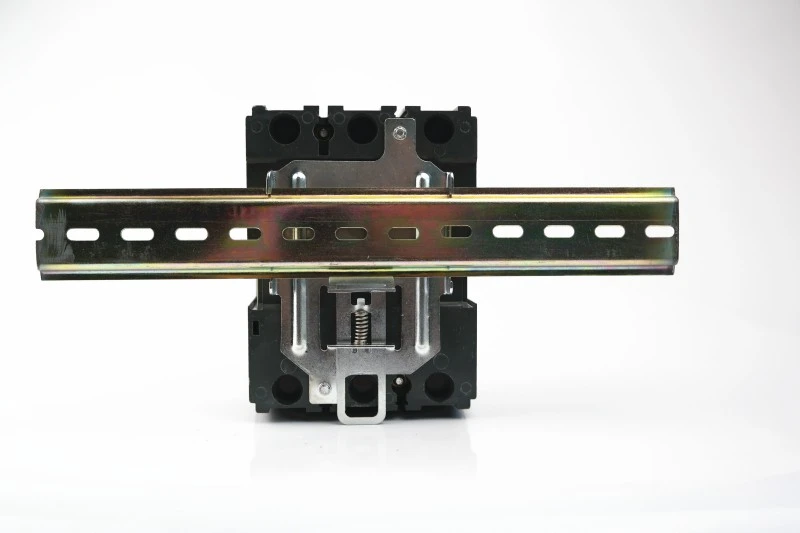

DIN रेलको साथ क्ल्याम्प
DIN रेलको साथ क्ल्याम्प
★ स्पेस सेभिङ डिजाइन:
घरेलु विकल्पहरू भन्दा 10-20% हल्का र अधिक कम्प्याक्ट
सानो घेरा आकार → कम सामग्री र ढुवानी लागत सक्षम गर्दछ
★ प्रयोगकर्ता-अनुकूल रिसेट:
स्पष्ट TRIP संकेतले अन्धा पुन: बन्द हुनबाट रोक्छ
श्रव्य "क्लिक" ले उचित मेकानिकल संलग्नता पुष्टि गर्दछ
★ भविष्यका लागि तयार:
प्लग-इन र ड्र-आउट किटहरूलाई समर्थन गर्दछ (चयन मोडेलहरूको लागि)
स्मार्ट निगरानी एड-अन संग उपयुक्त
किन CDADA रोज्ने?

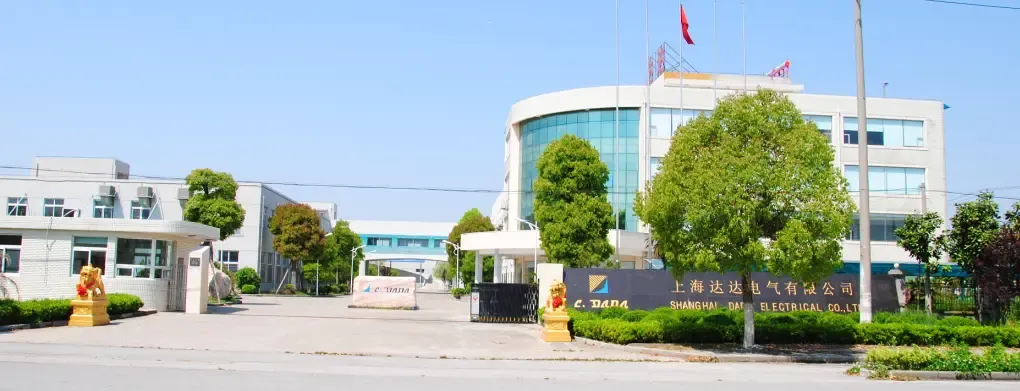

1. हामी 42+ वर्षको लागि अग्रणी निर्माता हौं। हाम्रो कम्पनी 1983 मा स्थापित, 40 वर्ष को समयमा धेरै छिटो विकास।

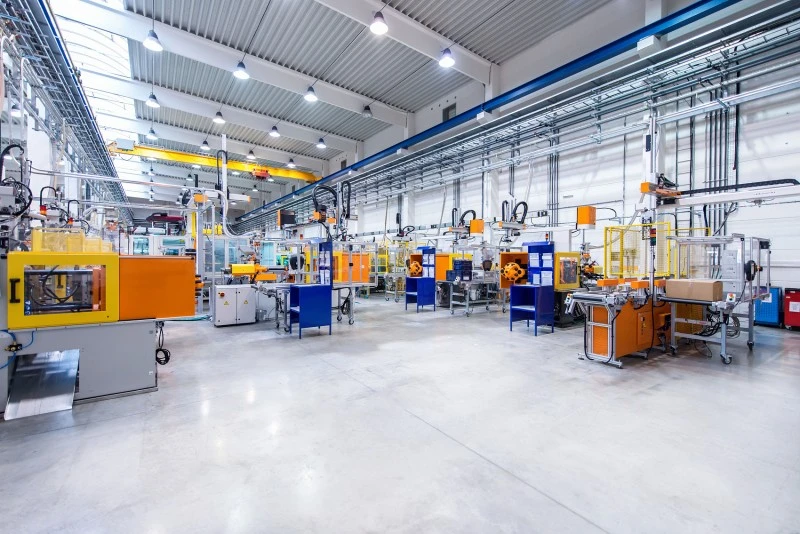

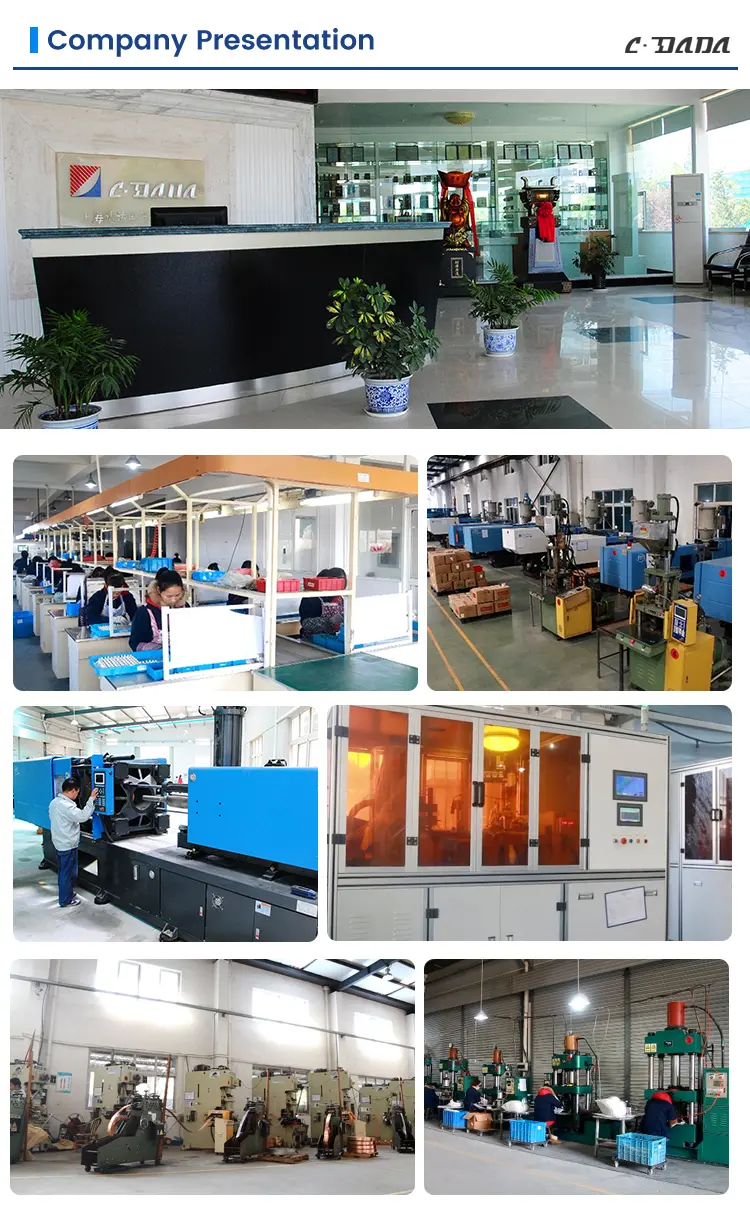

2. समूह, 3 कारखानाहरू मिलेर, 52,400m² को उत्पादन क्षेत्रको स्वामित्वमा छ र 500 भन्दा बढी कर्मचारीहरू कार्यरत छन्। हामीले हाम्रो सञ्चालन विस्तार गर्न र हाम्रो कार्यशालाहरू स्तरवृद्धि गर्न लगभग दश मिलियन युआन लगानी गरेका छौं।
3. INTERTEK, DEKRA र GMC द्वारा कारखाना अडिट गरिएको
4. उच्च शक्ति कार्टुन, प्यालेट सुरक्षा, लामो दूरी निर्यात यातायात को लागी राम्रो
बारम्बार सोधिने प्रश्नहरू (FAQ)
Q1: DAM1 फिक्स्ड प्रकार मोल्डेड केस सर्किट ब्रेकर DIN रेलमा माउन्ट गर्न सकिन्छ?
A1: हो - मोडेल 125A र 160A वैकल्पिक विशेष क्ल्याम्प प्रयोग गरेर DIN रेलहरूमा स्थापना गर्न सकिन्छ। उच्च मूल्याङ्कनहरू प्यानल-माउन्ट मात्र हुन्।
Q2: DAM1 शृङ्खलाले कुन प्रमाणपत्रहरू राख्छ?
A2: यो CE, CB, ASTA, KEMA, SEMKO, र RoHS बाट प्रमाणित छ, EU, मध्य पूर्व, दक्षिणपूर्व एशिया, र बाहिरमा अनुपालन सुनिश्चित गर्दै।
Q3: मैले यात्रा पछि ब्रेकर कसरी रिसेट गर्ने?
A3: पहिले, लिभरलाई पूरै तल OFF मा सार्नुहोस् (तपाईंले एक क्लिक सुन्नुहुनेछ), त्यसपछि यसलाई माथि तान्नुहोस्। यसलाई TRIP बाट ON मा सिधै जबरजस्ती कहिल्यै नगर्नुहोस्।
Q4: सहायक उपकरणहरू उपयुक्त छन्?
A4: हो—अलार्म सम्पर्कहरू, सहायक सम्पर्कहरू, शन्ट/अण्डरभोल्टेज रिलीजहरू, र इलेक्ट्रिक अपरेटरहरू विच्छेदन नगरी थप्न सकिन्छ।
Q5: के DAM1 पुराना ब्रेकरहरू बदल्नको लागि उपयुक्त छ?
A5: बिल्कुल। यसको कम्प्याक्ट फुटप्रिन्टले धेरैजसो प्यानलहरूमा लिगेसी MCCBs लाई प्रत्यक्ष प्रतिस्थापन गर्न अनुमति दिन्छ—समय र स्तरवृद्धि लागतहरू बचत गर्छ।
