उच्च गुणस्तर डीसी सर्किट ब्रेकर निर्माता

CDADAएक भरपर्दो निर्माता र DC सर्किट ब्रेकर को आपूर्तिकर्ता हो। हाम्रा उत्पादनहरू उच्च गुणस्तर, भरपर्दो र प्राविधिक रूपमा उन्नत छन्। हामी नयाँ ऊर्जा जस्ता उद्योगहरूको लागि अनुकूल समाधानहरू विकास गर्नमा विशेषज्ञ छौं, तपाईंलाई व्यापक, एक-स्टप OEM सेवाहरू प्रदान गर्दै।

DC सर्किट ब्रेकर के हो?

A DC सर्किट ब्रेकर ओभरलोड, सर्ट-सर्किट, वा गल्ती अवस्थाहरूमा प्रत्यक्ष वर्तमान (DC) सर्किटहरू अवरोध गर्न डिजाइन गरिएको एक विशेष सुरक्षात्मक उपकरण हो। प्राकृतिक वर्तमान शून्य-क्रसिङबाट लाभ उठाउने AC सर्किट ब्रेकरहरू (50/60Hz मा प्रति सेकेन्डमा 100-120 पटक), DC ब्रेकरहरूले जबरजस्ती निभाउनु पर्छ।निरन्तर, दिशाहीन चाप जसमा अन्तर्निहित आत्म-निभाउने गुणहरू छैनन्। यस आधारभूत भिन्नताले DC ब्रेकरहरूलाई शारीरिक रूपमा ठूला, थप जटिल र तिनीहरूको AC समकक्षहरू भन्दा महँगो बनाउँदै परिष्कृत चाप शमन प्रविधिहरू आवश्यक पर्दछ।

DC सर्किट ब्रेकरहरू भोल्टेज दायराहरू बाट काम गर्छन्12V देखि 1500V DC, हालको मूल्याङ्कनहरू फैलिएको2A देखि 2500A सम्म। तिनीहरूले सौर्य फोटोभोल्टिक (PV) प्रणाली, ब्याट्री ऊर्जा भण्डारण प्रणाली (BESS), विद्युतीय सवारी (EV) चार्जिङ इन्फ्रास्ट्रुमा महत्वपूर्ण सुरक्षा कम्पोनेन्टको रूपमा सेवा गर्छन्।cture, DC पावर वितरण, औद्योगिक DC मोटर नियन्त्रण, र समुद्री बिजुली प्रणाली संग डाटा केन्द्रहरू।

DC अवरोधमा मुख्य चुनौती छआर्क विलुप्त भौतिकी: DC आर्क्सले 10,000 °C भन्दा बढी तापक्रमको साथ स्थिर प्लाज्मा स्तम्भहरू कायम राख्छ, चुम्बकीय क्षेत्रहरू, चाप चुटहरू, र विशेष सम्पर्क सामग्रीहरू मार्फत जबरजस्ती लम्बाइ, कूलिंग, र विआयनीकरण आवश्यक हुन्छ।

उत्पादन कोटिहरू र कन्फिगरेसनहरू

वर्गीकरण	टाइप गर्नुहोस्	वर्तमान/भोल्टेज दायरा	मुख्य विशेषताहरू

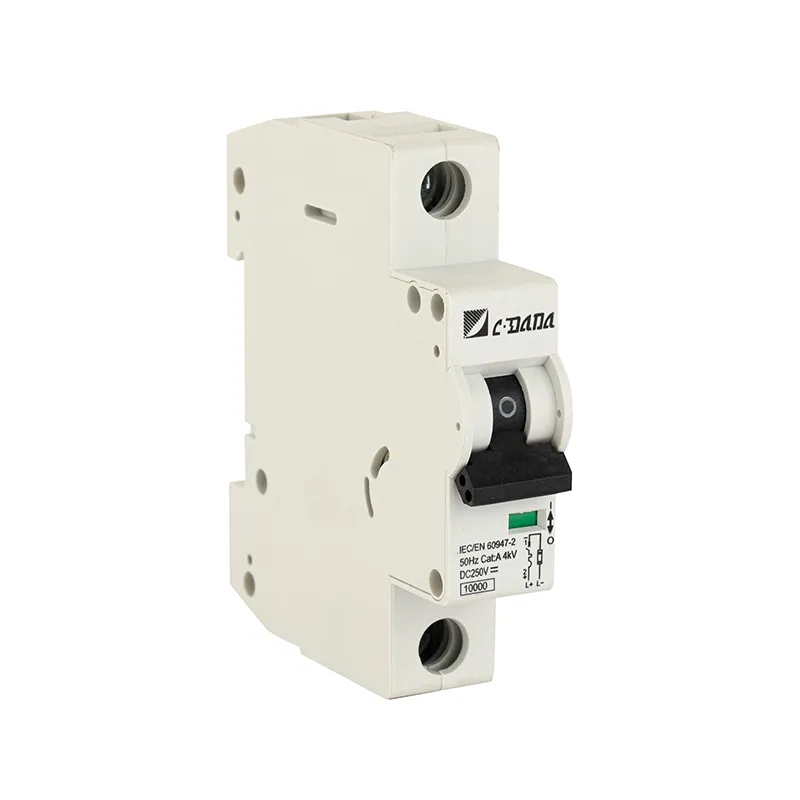

निर्माण द्वारा	DCMCB (लघु)	2A - 125A, 250V - 1000V DC	DIN रेल माउन्टिंग, निश्चित यात्रा सेटिङहरू, आवासीय/वाणिज्यिक PV
	DCMCCB (मोल्डेड केस)	10A - 2500A, 500V - 1500V DC	समायोज्य यात्रा एकाइहरू, उच्च ब्रेकिंग क्षमता, औद्योगिक / उपयोगिता
	DCACB (एयर सर्किट ब्रेकर)	630A - 6300A, 1000V DC	ड्रा-आउट डिजाइन, इलेक्ट्रोनिक सुरक्षा, शक्ति वितरण
	ठोस-राज्य डीसी ब्रेकर	100A - 5000A, 1500V DC सम्म	अर्धचालक-आधारित, <1ms सञ्चालन, कुनै arcing, प्रीमियम लागत
भोल्टेज मूल्याङ्कन द्वारा	कम भोल्टेज	12V - 250V DC	मोटर वाहन, समुद्री, दूरसंचार
	मध्यम भोल्टेज (PV मानक)	250V - 1000V DC	सौर्य PV तार, कम्बाइनर बक्स, आवासीय/व्यावसायिक
	उच्च भोल्टेज	1000V - 1500V DC	उपयोगिता स्केल PV, ब्याट्री भण्डारण, EV द्रुत चार्ज
पोल कन्फिगरेसन द्वारा	१-पोल	250V DC	एकल-स्ट्रिङ PV, कम भोल्टेज DC
	२-पोल (श्रृङ्खला)	500V - 750V DC	मिड-भोल्टेज PV, दोहोरो-पोल श्रृंखला जडान
	3-ध्रुव	750V DC	तीन-चरण डीसी प्रणाली, विशेष औद्योगिक
	४-पोल (श्रृङ्खला)	1000V - 1500V DC	उच्च भोल्टेज PV, ब्याट्री र्याक, EV पूर्वाधार
ट्रिप टेक्नोलोजी द्वारा	थर्मल-चुम्बकीय	2A - 800A	Bimetallic अधिभार + solenoid सर्ट-सर्किट, किफायती
	इलेक्ट्रोनिक	100A - 2500A	माइक्रोप्रोसेसर-आधारित, समायोज्य वक्र, संचार
	चुम्बकीय मात्र	10A - 100A	सर्ट-सर्किट मात्र, मोटर सुरक्षा, छिटो सञ्चालन

आलोचनात्मक पदनाम:ध्रुवीय संवेदनशीलता DC ब्रेकरहरू चिन्हित हुनुपर्छसकारात्मक (+) र नकारात्मक (-) टर्मिनलहरू, वर्तमान दिशा संकेतकहरूको साथ। उल्टो ध्रुवता स्थापनाले असममित चाप व्यवहारको कारण विनाशकारी विफलताको परिणाम हुन सक्छ।

मूल कार्यहरू र सञ्चालन सिद्धान्त

डीसी आर्क चुनौती

वर्तमान शून्य-क्रसिङहरूमा प्राकृतिक रूपमा निभाउने AC आर्क्सको विपरीत, DC आर्कहरूले अद्वितीय बुझाउने चुनौतीहरू प्रस्तुत गर्दछ:

प्यारामिटर	एसी आर्क	डीसी आर्क
वर्तमान तरंग रूप	साइनोसाइडल, शून्य-क्रसिङ प्रत्येक 10ms (50Hz)	निरन्तर, निरन्तर परिमाण
आर्क भोल्टेज	वर्तमानसँग उतारचढाव हुन्छ	स्थिर, जबरजस्ती विलुप्त हुन आवश्यक छ
आर्क विलुप्त	शून्य क्रसिङ मा प्राकृतिक	जबरजस्ती लम्बाइ + कूलिंग आवश्यक छ
आर्क ऊर्जा	स्पंदित, कम औसत	निरन्तर, केन्द्रित गर्मी
सम्पर्क लुगा	मध्यम	उचित शमन बिना गम्भीर
आवश्यक अन्तर	सानो	2-3 × बराबर भोल्टेज को लागी ठूलो

आर्क विलुप्त टेक्नोलोजीहरू

प्रविधि	संयन्त्र	आवेदन	प्रदर्शन
चुम्बकीय ब्लोआउट	Lorentz बल F = I × L × B 50-200 m/s मा स्प्लिटर प्लेटहरूमा चाप चलाउँछ	DC MCB/MCCB को लागि विश्वव्यापी	सबैभन्दा सामान्य, लागत-प्रभावी, 10-20kA ब्रेकिङ
स्प्लिटर प्लेटहरूको साथ आर्क चुट	आर्क श्रृङ्खला खण्डहरूमा विभाजित, चिसो, विआयनीकृत	सबै DC ब्रेकरहरूमा मानक	आवश्यक घटक, भोल्टेज ड्रप प्रति प्लेट 30-50V
स्थायी चुम्बकहरू	NdFeB चुम्बक (0.1-0.3T) चाप मार्गमा लम्ब	कम्प्याक्ट DC MCBs	कुनै बाह्य शक्ति छैन, तापक्रम 150 डिग्री सेल्सियस सम्म स्थिर छ
विद्युत चुम्बकीय ब्लोआउट कुंडल	स्व-उर्जित कुण्डलले गल्ती करेन्टको समानुपातिक क्षेत्र उत्पन्न गर्दछ	उच्च-वर्तमान MCCBs	वर्तमान, अनुकूली सुरक्षा संग बल बढ्छ
वैक्यूम अवरोध	भ्याकुममा निभिएको चाप (आयोनाइज गर्न मिल्ने माध्यम छैन)	उच्च भोल्टेज डीसी, विशेष	> 1000V DC को लागि उत्कृष्ट, लामो जीवन, महँगो
एयर ब्लास्ट	संकुचित हावा चिसो र चाप फैलाउँछ	उच्च शक्ति औद्योगिक, विरासत	उच्च मर्मतसम्भार, आधुनिक डिजाइनहरूमा विरलै प्रयोग गरिन्छ

चुम्बकीय ब्लोआउट भौतिकी

Lorentz बल समीकरणले DC चाप हेरफेरलाई नियन्त्रण गर्छ:

F = I × L × B

कहाँ:

एफ = फोर्स अन आर्क (न्यूटन)

I = चाप वर्तमान (एम्पियर)

L = चाप लम्बाइ (मीटर)

B = चुम्बकीय प्रवाह घनत्व (टेस्ला)

उदाहरण गणना:

चाप वर्तमान: 1000A

चाप लम्बाइ: ०.०२ मिटर (२ सेमी)

चुम्बकीय क्षेत्र: 0.2T

बल: F = 1000 × 0.02 × 0.2 = 4N

प्रवेग: a = 4N / (5×10⁻⁴ kg/m × 0.02m) = 400,000 m/s²

यो विशाल प्रवेगले चापलाई मिलिसेकेन्ड भित्र स्प्लिटर प्लेटहरूमा ड्राइभ गर्छ, जहाँ यसलाई विभाजित, चिसो र निभाइन्छ।

आवेदन वातावरण र प्रयोग केसहरू

उद्योग क्षेत्र	विशिष्ट अनुप्रयोग	विशिष्ट विनिर्देशहरू	महत्वपूर्ण आवश्यकताहरू
सौर्य PV (आवासीय)	स्ट्रिङ सुरक्षा, कम्बाइनर बक्सहरू	10A-32A, 250V-500V DC, 2-पोल, टाइप C वक्र	UV प्रतिरोध, IP65 घेरा, 20kA Icu
सौर्य PV (वाणिज्यिक)	कम्बाइनर बक्स मुख्य, इन्भर्टर सुरक्षा	63A-125A, 500V-1000V DC, 4-पोल, 10-20kA Icu	उच्च परिवेश (60 डिग्री सेल्सियस), रिभर्स वर्तमान प्रतिरोध
सौर्य PV (उपयोगिता)	केन्द्रीय इन्भर्टर, डीसी संग्रह	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	चयनात्मक समन्वय, रिमोट निगरानी
ब्याट्री ऊर्जा भण्डारण	ब्याट्री र्याक सुरक्षा, DC बस	125A-630A, 750V-1500V DC, इलेक्ट्रोनिक यात्रा, 4-पोल	द्विदिश संरक्षण, उच्च सर्ट सर्किट वर्तमान
EV चार्ज गर्दै	डीसी छिटो चार्जर सुरक्षा, ब्याट्री इन्टरफेस	200A-400A, 500V-1000V DC, उच्च सहनशीलता	बारम्बार सञ्चालन, उच्च inrush, SIL 2 सुरक्षा
डाटा केन्द्रहरू	380V DC वितरण, UPS सुरक्षा	63A-250A, 380V DC, उच्च ब्रेकिङ, कम ऊर्जा लेट-थ्रु	न्यूनतम डाउनटाइम, चयनात्मक समन्वय
रेल ट्र्याक्सन	मेट्रो, ट्राम, रेलवे डीसी आपूर्ति	1000A-4000A, 750V-1500V DC, DC ACB	उच्च मेकानिकल सहनशीलता, कम्पन प्रतिरोध
समुद्री / अपतटीय	जहाज DC वितरण, अपतटीय प्लेटफार्महरू	100A-400A, 500V DC, जंग प्रतिरोधी	साल्ट स्प्रे, ट्रपिकलाइज्ड, रिडन्डन्ट ट्रिपिङ

निर्माण प्रक्रिया र उत्पादन कार्यप्रवाह

सटीक निर्माण अनुक्रम

कच्चा माल IQC → सम्पर्क प्रणाली निर्माण → आर्क चुट असेंबली → चुम्बकीय प्रणाली एकीकरण → मेकानिज्म असेम्बली → ट्रिप एकाइ क्यालिब्रेसन → प्राइमरी असेंबली → उच्च-वर्तमान परीक्षण → अन्तिम QC → प्याकेजिङ

क्रिटिकल निर्माण चरणहरू

स्टेज	प्रक्रिया विवरण	गुणस्तर नियन्त्रण बिन्दुहरू
सम्पर्क निर्माण	सिल्भर-टंगस्टन (AgW 70/30) वा कपर-टंगस्टन (CuW 80/20) सम्पर्क टिप्स, तामा वाहकहरूमा टाँस्दै, ज्यामिति गठन	कठोरता HV 120-180, चाप क्षरण प्रतिरोध, सम्पर्क प्रतिरोध <1mΩ, ब्रेजिङ शक्ति >80MPa
आर्क चुट निर्माण	सिरेमिक स्प्लिटर प्लेटहरू (भोल्टेजमा निर्भर 6-15 प्लेटहरू), स्टिल आर्क धावकहरू, स्थायी चुम्बक एकीकरण, अनुकूलित चाप च्याम्बर ज्यामिति	डाइइलेक्ट्रिक बल >3kV, चाप शमन समय <10ms, चुम्बकीय प्रवाह घनत्व 0.15-0.25T
चुम्बकीय ब्लोआउट प्रणाली	NdFeB स्थायी चुम्बक प्लेसमेन्ट (N52 ग्रेड), पोल टुक्रा मेसिनिंग, चुम्बकीय सर्किट अनुकूलन, तापमान क्षतिपूर्ति	फ्लक्स घनत्व ±10% सहिष्णुता, तापमान गुणांक -0.1%/°C, विचुम्बकीकरण प्रतिरोध
संयन्त्र विधानसभा	क्विक-मेक/क्विक-ब्रेक टगल, वसन्त ऊर्जा भण्डारण, ट्रिप-फ्री लिंकेज, सम्पर्क प्रेशर स्प्रिंग्स	सम्पर्क खोल्ने गति >१.२ मि/सेकेन्ड, मेकानिकल सहनशीलता २०,००० चक्र, यात्रा समय <२०ms
ट्रिप एकाइ क्यालिब्रेसन	बाइमेटलिक थर्मल एलिमेन्ट क्यालिब्रेसन (±5% शुद्धता), चुम्बकीय सोलेनोइड ग्याप सेटिङ, समय-वर्तमान वक्र प्रमाणिकरण	1.05×नो-ट्रिपमा, 1.25×ट्रिपमा <1h, 5×तत्काल, डेटा लगिङमा
उच्च-वर्तमान परीक्षण	10kA-20kA मा प्राथमिक इंजेक्शन परीक्षण, चाप विलुप्तता प्रमाणीकरण, तापमान वृद्धि मापन	ब्रेकिङ क्षमता प्रमाणीकरण, सम्पर्क पहिरन <5% परीक्षण पछि, डाइलेक्ट्रिक रिकभरी

प्राथमिक कच्चा माल र कम्पोनेन्ट निर्दिष्टीकरण

कम्पोनेन्ट	सामग्री विशिष्टता	आपूर्तिकर्ता मानकहरू	कुञ्जी गुणहरू
मुख्य सम्पर्कहरू	सिल्वर-टंगस्टन (AgW 70/30) वा कपर-टंगस्टन (CuW 80/20)	ASTM B702, IEC 60368	उच्च चाप क्षरण प्रतिरोध, विरोधी वेल्डिंग, चालकता 45-55% IACS
आर्क चुट प्लेटहरू	एल्युमिना सिरेमिक (Al₂O₃ 95%) वा स्टेटाइट	IEC 60672	तातो प्रतिरोध>1200°C, डाइलेक्ट्रिक शक्ति>15kV/mm, चाप शमन
स्थायी चुम्बकहरू	NdFeB N52 (Neodymium-Iron-Boron)	IEC 60404-8-1	Remanence 1.48T, जबरजस्ती > 1000kA/m, तापमान स्थिर 150°C
चुम्बकीय ध्रुव टुक्राहरू	कम कार्बन स्टील 1008 वा सिलिकन स्टील	ASTM A1008	उच्च पारगम्यता, कम remanence, चुम्बकीय प्रवाह मार्गदर्शन
मोल्डेड केस	BMC (DMC-2) थर्मोसेटिंग वा PA66 GF30	IEC 60664-1, UL 94 V-0	ट्र्याकिङ सूचकांक>600V, गर्मी प्रतिरोध 180°C, चाप नियन्त्रण
Springs लाई सम्पर्क गर्नुहोस्	बेरिलियम तामा (CuBe2) वा स्टेनलेस स्टील 301	ASTM B196	थकान जीवन> 50,000 चक्र, लगातार दबाव, जंग प्रतिरोध
टर्मिनलहरू	कपर C11000 टिन वा चाँदीको प्लेटिङको साथ	ASTM B187	वर्तमान घनत्व 1.5-2.0 A/mm², कम सम्पर्क प्रतिरोध, अक्सीकरण प्रतिरोध
बाइमेटलिक तत्वहरू	Inconel/Passivated स्टील कम्पोजिट	ASTM B388	विक्षेपन दर ०.२mm/°C, स्थिरता ±3%, क्यालिब्रेसन शुद्धता ±5%
इलेक्ट्रोनिक कम्पोनेन्टहरू (इलेक्ट्रोनिक यात्रा एकाइहरूका लागि)	औद्योगिक-ग्रेड PCBs, हल सेन्सरहरू, ARM प्रोसेसरहरू	IEC 60721-3-3	-25°C देखि +70°C सञ्चालन, EMC स्तर 3, SIL 2 सक्षम

मानक अनुपालन र परीक्षण प्रोटोकलहरू

अन्तर्राष्ट्रिय मानक फ्रेमवर्क

मानक	स्कोप	लागू मूल्याङ्कन
IEC 60947-2	कम भोल्टेज स्विचगियर - सर्किट ब्रेकरहरू (DC सहित)	1500V DC सम्म DC ब्रेकरहरूको लागि विश्वव्यापी मानक
IEC 60898-2	DC सञ्चालनका लागि सर्किट ब्रेकरहरू (घरेलु)	DC MCBs 125A सम्म, 220V DC (1-पोल), 440V DC (2-पोल)
IEC 61643-31	फोटोभोल्टिक अनुप्रयोगहरूको लागि SPDs	ब्रेकरहरूसँग DC सर्ज संरक्षण समन्वय
GB/T 14048.2	चिनियाँ राष्ट्रिय मानक	चीन बजार को लागी CCC प्रमाणीकरण

महत्वपूर्ण DC परीक्षण आवश्यकताहरु:

क्रिटिकल डीसी लोड वर्तमान परीक्षण: कट-अफ करन्टको प्रमाणीकरण जहाँ आर्किङ समय उल्लेखनीय रूपमा बढ्छ

सर्ट सर्किट ब्रेकिंग क्षमता: निर्दिष्ट समय स्थिर (L/R अनुपात) संग अधिकतम DC भोल्टेज मा परीक्षण

ओभरलोड प्रदर्शन: १ घण्टाको लागि १.४५×इनमा थर्मल यात्राको प्रमाणीकरण

अनिवार्य प्रकार परीक्षण (DC को लागि IEC 60947-2)

परीक्षण कोटि	विशिष्ट परीक्षण	स्वीकृति मापदण्ड
तापक्रम वृद्धि	मूल्याङ्कनमा निरन्तर वर्तमान	टर्मिनलहरू ≤80K (चाँदी), ≤65K (बेयर), केस ≤40K
डाइलेक्ट्रिक गुणहरू	पावर-फ्रिक्वेन्सी प्रतिरोध (2.5kV-3.5kV/1min), आवेग (8kV)	कुनै ब्रेकडाउन छैन, कुनै फ्ल्याशओभर छैन
ट्रिपिङ विशेषताहरू	ओभरलोड: 1.05×In (कुनै यात्रा छैन), 1.25×In/1.45×In (सीमा भित्र यात्रा)	परम्परागत ट्रिपिङ समय प्रति वक्र
	सर्ट-सर्किट: 5×In, 10× तात्कालिक यात्रामा	<20ms सञ्चालन
परिचालन कार्यसम्पादन	मेकानिकल: २०,००० चक्र; विद्युतीय: १०,००० चक्र	<5% प्यारामिटर बहाव
सर्ट सर्किट ब्रेकिङ	Icu (अन्तिम), Ics (सेवा) रेटेड DC भोल्टेजमा	सफल अवरोध, कुनै सम्पर्क वेल्डिंग
क्रिटिकल DC लोड वर्तमान	arcing समय सीमा को प्रमाणीकरण	मूल्याङ्कन दायरा भित्र कुनै अत्यधिक arcing छैन
चुम्बकीय ब्लोआउट प्रमाणीकरण	आर्क विलुप्तता समय, चाप चेम्बर अखंडता	<10ms चाप अवधि, कुनै चेम्बर उल्लंघन छैन
वातावरणीय	ओसिलो गर्मी, चिसो, सुख्खा गर्मी, कम्पन	कन्डिसन पछि कार्यात्मक

कारखाना गुणस्तर नियन्त्रण र निरीक्षण मानकहरू

आगमन सामग्री QC (IQC)

सामग्री	निरीक्षण वस्तुहरू	नमूना योजना	उपकरण
टंगस्टन सम्पर्क सुझावहरू	घनत्व, कठोरता, चाँदी सामग्री, आयामी सहिष्णुता	प्रति ब्याच	स्पेक्ट्रोमीटर, कठोरता परीक्षक, CMM
NdFeB चुम्बकहरू	Remanence, जबरजस्ती, तापमान गुणांक, प्लेटिंग	प्रति ब्याच	Hysteresisgraph, Helmholtz कुंडल
सिरेमिक प्लेटहरू	डाइलेक्ट्रिक शक्ति, थर्मल झटका प्रतिरोध, आयाम	प्रति ब्याच	डाइलेक्ट्रिक परीक्षक, थर्मल झटका कक्ष
तामा वाहकहरू	चालकता, कठोरता, प्लेटिङ मोटाई	प्रति ब्याच	चालकता मीटर, माइक्रोमिटर, XRF
थर्मोसेटिंग प्लास्टिक	गिलास सामग्री, चिपचिपापन, उपचार समय, ज्वलनशीलता	प्रति ब्याच	DSC, पिघल प्रवाह सूचकांक, UL 94 उपकरण

इन-प्रोसेस क्वालिटी कन्ट्रोल (IPQC)

स्टेशन	नियन्त्रण प्यारामिटरहरू	आवृत्ति	विधि
ब्रेजिङलाई सम्पर्क गर्नुहोस्	तापमान 800-850 डिग्री सेल्सियस, वायुमण्डल, संयुक्त बल	प्रत्येक 100 एकाइहरू	थर्मोकोपल, कतरनी परीक्षक, मेटालोग्राफी
चुम्बक नियुक्ति	ध्रुवता प्रमाणीकरण, प्रवाह घनत्व, पङ्क्तिबद्धता	प्रत्येक एकाइ	फ्लक्स मीटर, दृष्टि प्रणाली
आर्क चुट विधानसभा	प्लेट स्पेसिङ, चुम्बक पङ्क्तिबद्धता, धावक ज्यामिति	प्रत्येक 50 एकाइहरू	गो/नो-गो गेजहरू, फ्लक्स घनत्व म्यापिङ
मेकानिज्म क्यालिब्रेसन	खोल्ने गति, सम्पर्क दबाव, यात्रा बल	प्रत्येक एकाइ	उच्च गतिको क्यामेरा, बल गेज, स्वचालित बेन्च
यात्रा एकाइ परीक्षण	समय-वर्तमान वक्र, तत्काल यात्रा, परिवेश क्षतिपूर्ति	प्रत्येक एकाइ	प्राथमिक इंजेक्शन परीक्षक (10,000A), डाटा लगिङ

अन्तिम गुणस्तर नियन्त्रण (FQC) र बहिर्गमन QC (OQC)

परीक्षण वस्तु	मानक	नमूना आकार
ध्रुवता चिन्ह प्रमाणीकरण	सही +/-/वर्तमान दिशा चिन्ह लगाउनुहोस्	100%
सम्पर्क प्रतिरोध	प्रति पोल <1mΩ	100%
डाइलेक्ट्रिक भोल्टेज सामना	2.5kV AC/1 मिनेट	100%
इन्सुलेशन प्रतिरोध	>100MΩ @ 500V DC	100%
ट्रिपिङ विशेषताहरू	1.05×In, 1.25×In, 5×In, 10×प्रमाणीकरणमा	100%
चुम्बकीय ब्लोआउट प्रकार्य	मूल्याङ्कन गरिएको वर्तमान मा चाप विलुप्तता परीक्षण	100%
मेकानिकल सञ्चालन	10 अन-अफ चक्र, सहज सञ्चालन	100%
दृश्य र आयामी निरीक्षण	क्लियरेन्स, क्रिपेज, मार्किंग स्थायित्व	100%
उच्च-वर्तमान नमूना	ब्रेकिङ क्षमता प्रमाणीकरण (10kA)	AQL ०.६५
प्याकेजिङ अखण्डता	ड्रप टेस्ट, कम्पन (ISTA 3A)	प्रति धेरै

उत्पादन पूर्वाधार र उत्पादन क्षमता

उन्नत उत्पादन उपकरण

उपकरण वर्ग	मेसिन विशिष्टता	कार्य	क्षमता
सम्पर्क निर्माण	भ्याकुम ब्रेजिङ फर्नेस (10⁻³ mbar, 900°C)	टंगस्टन-चाँदी सम्पर्क ब्रेजिंग	5,000 सम्पर्क/दिन
चुम्बक विधानसभा	ध्रुवता पत्ता लगाउने संग स्वचालित चुम्बक नियुक्ति	NdFeB चुम्बक एकीकरण, प्रवाह प्रमाणीकरण	3,000 सम्मेलन / दिन
आर्क चुट उत्पादन	सिरेमिक प्लेट थिच्ने, फायरिङ, मेटलाइजेशन	स्प्लिटर प्लेट निर्माण	१०,००० प्लेट/दिन
संयन्त्र विधानसभा	श्रम सभा कक्षहरू	उच्च गति विधानसभा, क्यालिब्रेसन	प्रति लाइन 2,000 एकाइ / दिन
परीक्षण उपकरण	प्राथमिक इंजेक्शन परीक्षण सेट (20,000A DC क्षमता)	उच्च-वर्तमान यात्रा प्रमाणिकरण	300 एकाइ / दिन
	आर्क विलुप्त परीक्षण कक्ष (उच्च गति इमेजिङ)	आर्क व्यवहार विश्लेषण, ब्लोआउट प्रमाणिकरण	50 एकाइ / दिन
	वातावरणीय परीक्षण कक्ष (तापमान, आर्द्रता, कम्पन)	IEC 60068-2 अनुपालन	100 एकाइ / दिन

उत्पादन क्षमता र नेतृत्व समय

उत्पादन कोटि	मासिक क्षमता	मानक नेतृत्व समय	तत्काल अर्डर क्षमता
DC MCB 1P/2P (10A-63A, 250V-500V)	200,000 एकाइहरू	४-५ हप्ता	५ दिन
DC MCB 4P (63A-125A, 1000V)	100,000 एकाइहरू	४-५ हप्ता	७ दिन
DC MCCB (125A-400A, 500V-1000V)	30,000 एकाइहरू	४-५ हप्ता	१० दिन
DC MCCB (630A-1600A, 1000V-1500V)	10,000 एकाइहरू	४-५ हप्ता	२ हप्ता
उच्च भोल्टेज DC (1500V+, विशेष)	परियोजना आधार	8-12 हप्ता	४ हप्ता

इन्जिनियरिङ् र प्राविधिक टोली संरचना

विभाग	कर्मचारी	विशेषज्ञता	जिम्मेवारीहरू
आर एन्ड डी ईन्जिनियरिङ्	5 इन्जिनियरहरू	DC आर्क भौतिकी, चुम्बकीय क्षेत्र सिमुलेशन, सम्पर्क सामग्री, पावर इलेक्ट्रोनिक्स	नयाँ DC ब्रेकर विकास, प्याटेन्ट पोर्टफोलियो (35+ पेटेन्ट), HVDC नवाचार
प्रक्रिया ईन्जिनियरिङ्	20 इन्जिनियरहरू	भ्याकुम ब्रेजिङ, चुम्बक असेंबली, सिरेमिक प्रशोधन, स्वचालन	उत्पादन अनुकूलन, उपज सुधार (>98%), उद्योग 4.0 एकीकरण
परीक्षण र प्रमाणीकरण	15 इन्जिनियरहरू	उच्च-वर्तमान डीसी परीक्षण, चाप विलुप्तता विश्लेषण, वातावरणीय सिमुलेशन, EMC	प्रकार परीक्षण समन्वय (IEC 60947-2), असफलता विश्लेषण, प्रमाणीकरण
आवेदन ईन्जिनियरिङ्	12 इन्जिनियरहरू	सौर्य PV डिजाइन, ब्याट्री भण्डारण प्रणाली, EV चार्जिङ, DC माइक्रोग्रिडहरू	ग्राहक प्राविधिक समर्थन, प्रणाली डिजाइन, चयन समन्वय
गुणस्तर आश्वासन	30 प्राविधिक	ISO 9001, ISO 14001, सांख्यिकीय प्रक्रिया नियन्त्रण, मेट्रोलोजी प्रयोगशाला	आपूर्तिकर्ता लेखापरीक्षण, प्रक्रिया लेखापरीक्षण, सुधारात्मक कार्य, अंशांकन व्यवस्थापन

किन हाम्रो DC सर्किट ब्रेकर निर्माण अलग खडा छ

हाम्रो उत्पादन सुविधा प्रतिनिधित्व गर्दछविशेषज्ञता को 15 वर्ष DC सर्किट संरक्षणमा, विश्वव्यापी मापदण्डहरू मार्फत ब्रेकरहरू प्रदान गर्दै:

आर्क भौतिकी विशेषज्ञता: 1500V DC मा <10ms चाप विलुप्तता हासिल गर्दै, अनुकूलित Lorentz बल ज्यामितिको साथ स्वामित्व चुम्बकीय ब्लोआउट डिजाइनहरू

ठाडो एकीकरण: इन-हाउस टंगस्टन-सिल्भर कन्ट्याक्ट ब्रेजिङ, NdFeB म्याग्नेट एसेम्बली, र सिरेमिक आर्क चुट निर्माण पूर्ण गुणस्तर नियन्त्रण सुनिश्चित गर्दै

परीक्षण पूर्वाधार: $4M+ 20,000A अवरोध परीक्षण, चाप विलुप्त उच्च-गति इमेजिङ (100,000 fps), र वातावरणीय अनुकरण गर्न सक्षम उच्च-वर्तमान DC प्रयोगशालाहरूमा लगानी गरियो।

नवीकरणीय ऊर्जा फोकस: सौर्य PV (1000V-1500V), ब्याट्री भण्डारण (द्वि दिशात्मक सुरक्षा), र EV चार्जिङ (उच्च इन्द्रस प्रतिरोध) को लागि विशेष डिजाइनहरू

ठोस राज्य नवाचार: महत्वपूर्ण ब्याट्री सुरक्षा अनुप्रयोगहरूमा <1ms सञ्चालनका लागि अर्धचालक-आधारित DC ब्रेकरहरूको विकास

प्राविधिक विशिष्टताहरू, सौर्य PV सुरक्षा समन्वय, ब्याट्री भण्डारण प्रणाली डिजाइन, वा कारखाना लेखा परीक्षण तालिकाको लागि, हाम्रो इन्जिनियरिङ टोलीले तपाईंको DC पावर प्रणालीहरूले सुरक्षा आवश्यकताहरू र परिचालन विश्वसनीयता उद्देश्यहरू दुवै पूरा गरेको सुनिश्चित गर्न प्रत्यक्ष परामर्श प्रदान गर्दछ।

CDADA चीनमा डीसी सर्किट ब्रेकर निर्माता र आपूर्तिकर्ता हो। हाम्रो कारखानाले लचिलो OEM/ODM समाधानहरू प्रदान गर्दै विद्युत प्रणाली, निर्माण स्वचालन, र औद्योगिक निर्माण जस्ता विविध उद्योगहरूलाई सेवा दिन्छ।
