चीन व्यावसायिक वितरण बक्स निर्माता

यदि तपाइँ उच्च-गुणस्तर वितरण बक्सहरू अनुकूलित गर्न खोज्दै हुनुहुन्छ भने, छनौट गर्ने बारे विचार गर्नुहोस्CDADA, चीन मा आधारित एक निर्माता। 2004 मा स्थापित र 1980 को दशकमा जराहरू ट्रेस गर्दै-हामीले पूर्ण रूपमा विकसित उत्पादन लाइनहरू देखाउँछौं र व्यापक एक-स्टप OEM सेवाहरू प्रस्ताव गर्दछौं। यदि तपाइँसँग कम भोल्टेज बिजुली उपकरणको सम्बन्धमा कुनै आवश्यकताहरू छन् भने, तपाइँ हामीसँग तपाइँलाई चाहिने कुराहरू फेला पार्न सक्नुहुन्छ।

वितरण बक्स के हो?

A वितरण बक्स, को रूपमा पनि चिनिन्छवितरण बोर्ड, स्विचगियर विधानसभा, वा प्यानलबोर्ड, एक स्रोतबाट विद्युतीय शक्ति प्राप्त गर्न र यसलाई धेरै सर्किटहरूमा वितरण गर्न डिजाइन गरिएको विद्युतीय स्विचिंग र सुरक्षा उपकरणहरूको संलग्न एसेम्बली हो। अन्तर्गत सञ्चालन भइरहेको छIEC 61439 (कम भोल्टेज स्विचगियर र कन्ट्रोल गियर एसेम्बलीहरूको लागि अन्तर्राष्ट्रिय मानक), वितरण बक्सहरूले आवासीय, व्यावसायिक र औद्योगिक प्रतिष्ठानहरूमा विद्युतीय ऊर्जा व्यवस्थापनको लागि महत्वपूर्ण हबको रूपमा सेवा गर्दछ।

वितरण बाकस साना देखि दायराघरेलु उपभोक्ता एकाइहरू (16-24 मोड्युलहरू) ठूलो देखिऔद्योगिक ऊर्जा वितरण केन्द्रहरू (6300A सम्म)। तिनीहरूले सर्किट ब्रेकरहरू, अवशिष्ट वर्तमान यन्त्रहरू एकीकृत गर्छन्,सम्पर्ककर्ताहरूसुरक्षित, भरपर्दो र संगठित बिजुली वितरण सुनिश्चित गर्दै सुरक्षात्मक घेरा भित्र बसबारहरू, र निगरानी उपकरणहरू।

दIEC 61439 मानक श्रृंखला पुरानो IEC 60439 शृङ्खलालाई प्रतिस्थापन गरेर, स्पष्ट डिजाइन प्रमाणिकरण आवश्यकताहरू, नियमित प्रमाणिकरण प्रोटोकलहरू, र मानिसहरू र सम्पत्ति दुवैको सुरक्षाका लागि परिष्कृत सुरक्षा उपायहरू प्रस्तुत गरेर उद्योगमा क्रान्ति ल्यायो।

वितरण बाकस उत्पादन कोटिहरू र कन्फिगरेसनहरू

वर्गीकरण	टाइप गर्नुहोस्	हालको दायरा	मुख्य विशेषताहरू
मानक द्वारा (IEC 61439)	IEC 61439-3 (DBO)	≤250A	साधारण व्यक्तिहरूद्वारा संचालित वितरण बोर्डहरू, घरेलु/व्यावसायिक, बहिर्गमन सर्किटहरू ≤125A
	IEC 61439-2 (PSC)	≤6300A	पावर स्विचगियर सम्मेलनहरू, औद्योगिक, व्यावसायिक सञ्चालन मात्र
	IEC 61439-4 (ACS)	≤1000A	निर्माण साइटहरूको लागि असेंबलीहरू, अस्थायी, यातायात योग्य/मोबाइल
	IEC 61439-5	≤2500A	सार्वजनिक वितरण सञ्जाल, केबल वितरण क्याबिनेटहरू
	IEC 61439-7	फरक हुन्छ	विशिष्ट अनुप्रयोगहरू: marinas, EV चार्ज, बजार वर्गहरू
माउन्ट गरेर	पर्खाल माउन्ट गरिएको	≤630A	सतह वा फ्लश माउन्टिङ, IP30-IP65, आवासीय/वाणिज्यिक
	भुइँ उभिएको	≤6300A	फ्रीस्ट्यान्डिङ, मोड्युलर निर्माण, औद्योगिक/शक्ति केन्द्रहरू
	पोल माउन्ट गरिएको	≤400A	बाहिरी वितरण, सार्वजनिक प्रकाश, ग्रामीण विद्युतीकरण
निर्माण द्वारा	धातु संलग्न	सबै मूल्याङ्कनहरू	स्टील/एल्युमिनियम, IP30-IP65, विद्युत चुम्बकीय ढाल

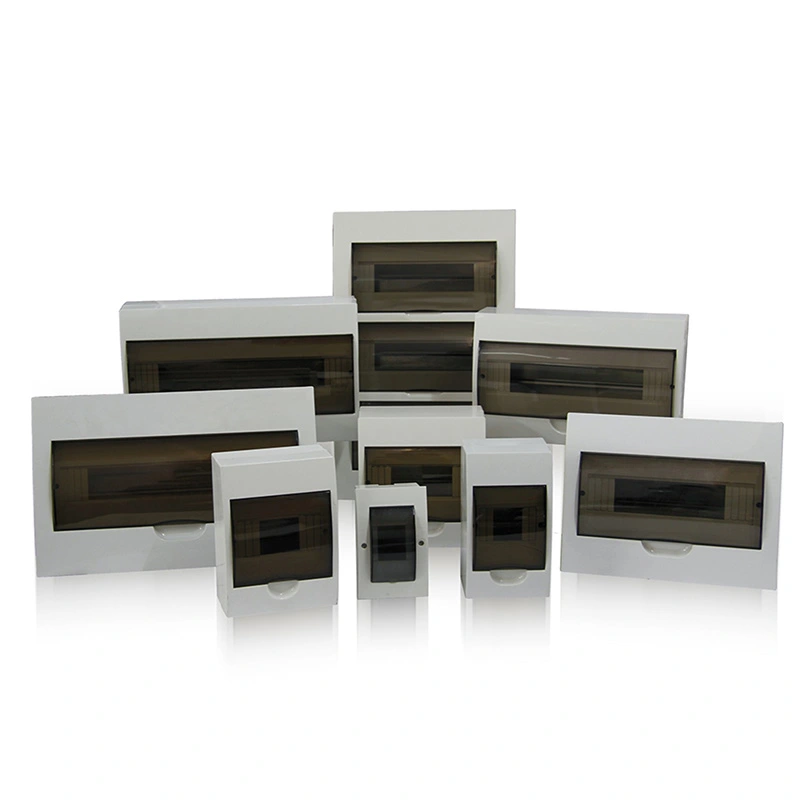

	इन्सुलेटेड घेराहरू	≤250A	थर्मोप्लास्टिक (ABS, PC), IP40-IP65, जंग प्रतिरोधी
	मोड्युलर प्रणालीहरू	≤630A	DIN रेल माउन्टिंग, 17.5mm मोडुलरिटी, लचिलो कन्फिगरेसन
आवेदन द्वारा	आवासीय	≤250A	एकल-चरण/तीन-चरण, MCB/RCD एकीकरण, उपभोक्ता एकाइहरू
	व्यापारिक	≤630A	तीन-चरण वितरण, उप-वितरण बोर्ड, मिटरिङ
	औद्योगिक	≤6300A	मोटर नियन्त्रण केन्द्र, शक्ति वितरण, प्रक्रिया नियन्त्रण
	पूर्वाधार	≤2500A	उपयोगिताहरू, डाटा केन्द्रहरू, स्वास्थ्य सेवा, यातायात

मानक आयाम (मोड्युलर प्रणाली):

चौडाइ: 370mm, 450mm, 620mm, 700mm, 900mm, 1000mm

उचाइ: 500mm देखि 2010mm

गहिराई: 267mm देखि 800mm (1000mm सम्म एक्स्टेन्सिबल)

मोड्युल क्षमता:१०, २४, ३६ मोड्युल (१७.५ मिमी पिच)

मुख्य कार्य र प्रणाली वास्तुकला

प्राथमिक कार्यहरू

कार्य	विवरण	प्राविधिक कार्यान्वयन
पावर रिसेप्शन	ट्रान्सफर्मर, जेनेरेटर, वा अपस्ट्रीम वितरणबाट आगमन शक्ति स्वीकार गर्दछ	मुख्य आगमन सर्किट ब्रेकर (ICB), स्विच-डिस्कनेक्टर, वा फ्यूज-स्विच
पावर वितरण	आगमन शक्तिलाई धेरै शाखा सर्किटहरूमा विभाजन गर्दछ	बसबारहरू (तामा/एल्युमिनियम), वितरण टर्मिनलहरू, सर्किट ब्रेकरहरू
सर्किट संरक्षण	ओभरलोडहरू, सर्ट सर्किटहरू, र पृथ्वी गल्तीहरू विरुद्ध सुरक्षा गर्दछ	MCBs, MCCBs, RCDs, RCBOs, फ्यूजगियर
आइसोलेसन	मर्मतका लागि सुरक्षित विच्छेदन प्रदान गर्दछ	मुख्य स्विच, देखिने सम्पर्कहरूका साथ स्विच-डिस्कनेक्टरहरू
निगरानी र नियन्त्रण	विद्युतीय मापदण्डहरू मापन, मनिटर र नियन्त्रणहरू	ऊर्जा मिटरहरू, पावर गुणस्तर विश्लेषकहरू, रिमोट निगरानी, स्मार्ट ब्रेकरहरू
पावर गुणस्तर	सर्ज संरक्षण, हार्मोनिक फिल्टरिंग, पावर कारक सुधार	SPDs, सक्रिय फिल्टरहरू, क्यापेसिटर बैंकहरू

बसबार प्रणाली डिजाइन

बसबारहरूले वितरण बक्सहरूको मेरुदण्ड बनाउँछ, आगमन र बहिर्गमन सर्किटहरू बीच उच्च प्रवाहहरू सञ्चालन गर्दछ:

प्यारामिटर	निर्दिष्टीकरण	सामग्री मानकहरू
बसबार सामाग्री	कडा तामा (C11000) वा एल्युमिनियम मिश्र धातु (6101-T6)	ASTM B187, IEC 60428
वर्तमान घनत्व	1.0-1.6 A/mm² (तामा), 0.8-1.2 A/mm² (एल्युमिनियम)	तापमान वृद्धि 65K (नंगे), 80K (प्लेट गरिएको) मा सीमित
सर्ट-सर्किट प्रतिरोध	1s को लागि 10kA-100kA (Icw)	IEC 61439-1, गतिशील र थर्मल तनाव प्रमाणीकरण
सतह उपचार	टिन प्लेटिङ (8-12μm) वा चाँदीको प्लेटिङ (3-5μm)	जंग प्रतिरोध, सम्पर्क विश्वसनीयता
समर्थन इन्सुलेटरहरू	DMC (आटा मोल्डिङ कम्पाउन्ड) वा SMC (पाना मोल्डिङ कम्पाउन्ड)	IEC 60168, ट्र्याकिङ सूचकांक > 600V
बसबार कन्फिगरेसन	3-चरण + N + PE, वा 3-चरण + N (पृथक)	चरण अनुक्रम L1-L2-L3, तटस्थ बायाँ वा दायाँ

बसबार साइजिङ उदाहरण:

2000kVA ट्रान्सफर्मर, 400V, 3-फेज

पूर्ण लोड वर्तमान: 2887A

बसबार चयन: 2× T2 तामा बारहरू, 120mm × 10mm प्रति चरण (2400mm²)

वर्तमान घनत्व: 1.2 A/mm²

सर्ट-सर्किट प्रतिरोध: IEC/TR 60890 प्रति परीक्षण वा गणनाद्वारा 50kA/1s प्रमाणित

आवेदन वातावरण र प्रयोग केसहरू

आवेदन	प्रणाली प्रकार	विशिष्ट विनिर्देशहरू	प्रमुख आवश्यकताहरू
आवासीय भवनहरू	उपभोक्ता इकाई, अपार्टमेन्ट वितरण	≤250A, IP40, पर्खाल माउन्ट गरिएको, 12-24 मोड्युल, MCB+RCD	सामान्य व्यक्तिहरूको लागि सुरक्षा, छेडछाड-प्रमाण, स्पष्ट लेबलिंग
वाणिज्य कार्यालयहरू	उप-वितरण बोर्ड, भुइँ वितरण	≤400A, IP30-IP54, वाल/फ्लोर, 36-72 मोड्युल, मिटरिङ	भाँडादार परिवर्तनहरू, उप-मिटरिङ, भविष्य विस्तारको लागि लचिलोपन
शपिंग मल	किराएदार वितरण, मुख्य वितरण	≤630A, IP54, फ्लोर स्ट्यान्डिङ, मोड्युलर, स्मार्ट निगरानी	उच्च उपलब्धता, लोड व्यवस्थापन, केन्द्रीकृत निगरानी
डाटा केन्द्रहरू	पावर वितरण इकाई (PDU), बसवे ट्याप-अफ	≤1600A, IP20, फ्लोर स्ट्यान्डिङ, 3N+PE, रिडन्डन्सी	99.999% उपलब्धता, हट-स्वैप योग्य, रिमोट निगरानी
औद्योगिक प्लान्टहरू	मोटर नियन्त्रण केन्द्र (MCC), विद्युत वितरण केन्द्र	≤6300A, IP42-IP54, फ्लोर-स्ट्यान्डिङ, फारम 4 विभाजन	उच्च सर्ट-सर्किट प्रतिरोध, मोटर सुरक्षा, प्रक्रिया एकीकरण
स्वास्थ्य सेवा सुविधाहरू	आवश्यक शक्ति वितरण, पृथक शक्ति	≤800A, IP30, मेडिकल-ग्रेड, IT प्रणाली अनुकूलता	रोगी सुरक्षा, आपूर्ति को निरन्तरता, चुहावट वर्तमान निगरानी
नवीकरणीय ऊर्जा	सौर्य कम्बाइनर बक्स, ब्याट्री भण्डारण वितरण	≤1500V DC, IP65, आउटडोर, स्ट्रिङ निगरानी	DC चाप गल्ती संरक्षण, द्रुत बन्द, वातावरणीय स्थायित्व
निर्माण साइटहरू	अस्थायी पावर वितरण, साइट केबिनहरू	≤400A, IP44-IP65, यातायात योग्य, बलियो निर्माण	गतिशीलता, मौसम प्रतिरोध, अस्थायी प्रयोगको लागि सुरक्षा

निर्माण प्रक्रिया र उत्पादन कार्यप्रवाह

सटीक निर्माण अनुक्रम

कच्चा पदार्थ IQC → पाना धातु निर्माण → सतह उपचार → बसबार प्रशोधन → कम्पोनेन्ट एकीकरण → तार र असेम्बली → परीक्षण र प्रमाणिकरण → अन्तिम QC → प्याकेजिङ र डेलिभरी

क्रिटिकल निर्माण चरणहरू

स्टेज	प्रक्रिया विवरण	गुणस्तर नियन्त्रण बिन्दुहरू
पाना धातु निर्माण	कोल्ड-रोल्ड स्टिल (CRCA) वा एल्युमिनियम पाना, लेजर काट्ने, सीएनसी पंचिंग, बेन्डिङ, वेल्डिङ	आयामी सहिष्णुता ±0.5mm, burr-free किनारा, वेल्ड प्रवेश, समतलता <1mm/m
सतह उपचार	डिग्रेजिङ, फस्फेटिंग, इलेक्ट्रोस्टेटिक पाउडर कोटिंग (इपोक्सी-पोलिएस्टर), क्युरिङ (180-200°C/20 मिनेट)	कोटिंग मोटाई 60-80μm, आसंजन क्रस-कट परीक्षण 0-1, नुन स्प्रे 500-1000h
बसबार प्रशोधन	काट्ने, मुक्का लगाउने, झुकाउने, टिन/सिल्भर प्लेटिङ, इन्सुलेशन स्लिभिङ	चालकता ≥100% IACS (तामा), प्लेटिङ मोटाई 8-12μm, कुनै burrs, किनारा गोलाकार
कम्पोनेन्ट माउन्टिङ	DIN रेल स्थापना, सर्किट ब्रेकर माउन्टिङ, बसबार जडान, टोक़-नियन्त्रित कडा	टर्क प्रति निर्माता विनिर्देश (1.5-5.0Nm), पङ्क्तिबद्धता, क्लियरेन्स/क्रीपेज प्रमाणिकरण
आन्तरिक तारहरू	तामा केबलहरू (H05RR-F, H07RN-F), ferrule समाप्ति, रंग कोडिङ (L1-ब्राउन, L2-कालो, L3-खरानी, N-निलो, PE-हरियो/पहेंलो)	निरन्तरता परीक्षण, इन्सुलेशन प्रतिरोध>1MΩ, सही चरणबद्ध
विधानसभा प्रमाणीकरण	मेकानिकल सञ्चालन, ढोका इन्टरलक, सील, लेबलिंग, कागजात	100% कार्यात्मक जाँच, आईपी प्रमाणीकरण, IEC 61439-1 को अनुपालन
परीक्षण र प्रमाणीकरण	डाइलेक्ट्रिक परीक्षण (2kV/1min), इन्सुलेशन प्रतिरोध, निरन्तरता, polarity, चरण अनुक्रम	IEC 61439-1 प्रति नियमित प्रमाणिकरण, परीक्षण रिपोर्ट उत्पादन
अन्तिम निरीक्षण	भिजुअल निरीक्षण, आयामी जाँच, कागजात समीक्षा, प्रमाणीकरण मार्किङ	अनुरूपताको घोषणा, प्राविधिक फाइल, स्थापना पुस्तिका

प्राथमिक कच्चा माल र कम्पोनेन्ट निर्दिष्टीकरण

कम्पोनेन्ट	सामग्री विशिष्टता	आपूर्तिकर्ता मानकहरू	कुञ्जी गुणहरू
संलग्न शरीर	कोल्ड-रोल्ड स्टिल SPCC (1.0-2.0mm) वा आल्मुनियम 5052-H32 (1.5-3.0mm)	JIS G 3141, ASTM B209	उपज शक्ति ≥180MPa, चुम्बकीय पारगम्यता (स्टील), जंग प्रतिरोध (Al)
पाउडर कोटिंग	इपोक्सी-पोलिएस्टर हाइब्रिड, RAL 7035 (हल्का खैरो) वा RAL 7032 (पेबल ग्रे)	ISO 12944, Qualicoat	मोटाई 60-80μm, चमक 60-80%, प्रभाव प्रतिरोध>50cm·kg
बसबारहरू	इलेक्ट्रोलाइटिक कपर T2 (Cu-ETP, ≥99.9%) वा एल्युमिनियम 6101-T6	ASTM B187, IEC 60428	चालकता ≥100% IACS (Cu), ≥55% IACS (Al), कठोरता HV 80-120
बसबार समर्थन गर्दछ	DMC (आटा मोल्डिङ कम्पाउन्ड) वा SMC (पाना मोल्डिङ कम्पाउन्ड)	IEC 60168, UL 94 V-0	ट्र्याकिङ सूचकांक>600V, गर्मी प्रतिरोध 180°C, लचक शक्ति>150MPa
DIN रेल	स्टिल (जस्ता प्लेटेड) वा एल्युमिनियम (एनोडाइज्ड), TH35 (35mm × 7.5mm)	IEC 60715, EN 50022	सीधापन <0.5mm/m, लोड क्षमता>100N, जंग प्रतिरोध
ढोका सिलहरू	EPDM रबर वा polyurethane फोम, gasket प्रोफाइल	ASTM D2000, UL 50	तापमान दायरा -40°C देखि +120°C, कम्प्रेसन सेट <25%, IP65 सील
टिका र तालाहरू	जस्ता मिश्र धातु (ZDC) वा स्टेनलेस स्टील 304, क्रोम प्लेटेड	ASTM B86, ISO 9227	साल्ट स्प्रे 240-500h, साइकल लाइफ>10,000 सञ्चालन, छेडछाड प्रतिरोध
केबल ग्रंथिहरू	Polyamide (PA66) वा निकल प्लेटेड ब्रास, IP68	IEC 62444, UL 514B	तापमान -40°C देखि +100°C, तनाव राहत, EMC सुरक्षा विकल्प
इन्सुलेशन सामाग्री	बसबार इन्सुलेशनको लागि PET (Mylar), PVC, वा nomex	IEC 60216, UL 94 V-0	डाइलेक्ट्रिक बल>15kV/mm, तापमान सूचकांक>130°C

मानक अनुपालन र परीक्षण प्रोटोकलहरू

अन्तर्राष्ट्रिय मानक फ्रेमवर्क

मानक	स्कोप	लागू आवश्यकताहरू
IEC 61439-1:2020	कम भोल्टेज स्विचगियर र कन्ट्रोलगियर एसेम्बलीका लागि सामान्य नियमहरू	फाउन्डेशन मानक, डिजाइन प्रमाणिकरण, नियमित प्रमाणिकरण, तापमान वृद्धि, सर्ट सर्किट प्रतिरोध
IEC 61439-3:2024	साधारण व्यक्ति द्वारा संचालित वितरण बोर्ड (DBO)	घरेलु/व्यावसायिक, ≤250A, ≤300V पृथ्वीमा, गैर-पेशेवरहरूको लागि सुरक्षा
IEC 61439-2:2011	पावर स्विचगियर र नियन्त्रण गियर सम्मेलनहरू	औद्योगिक, व्यावसायिक प्रयोग मात्र, 6300A सम्म
IEC 61439-4:2023	निर्माण साइटहरु (ACS) को लागि विधानसभाहरु	अस्थायी स्थापना, यातायात योग्य, बलियो निर्माण
IEC 61439-6:2012	बसबार ट्रंकिङ प्रणाली (बसवे)	बसबारहरू, बढ्दो मुख्यहरू, ट्याप-अफ एकाइहरू मार्फत बिजुली वितरण
IEC 61439-7:2014	विशिष्ट अनुप्रयोगहरू (मरीना, ईभी चार्जिङ, आदि)	विशेष वातावरण, अतिरिक्त सुरक्षा आवश्यकताहरू
IEC 62208: 2011	कम भोल्टेज स्विचगियर असेंबलीहरूको लागि खाली घेराहरू	संलग्न प्रदर्शन, पर्यावरण संरक्षण, यांत्रिक शक्ति
IEC/TR ६०८९०:२०१४	गणना द्वारा तापमान वृद्धि प्रमाणिकरण	परीक्षणको लागि वैकल्पिक, थर्मल मोडलिङ
IEC/TR 61439-0:2013	विधानसभाहरू निर्दिष्ट गर्न गाइड	प्रयोगकर्ता विशिष्टता, इन्टरफेस प्यारामिटरहरू

अनिवार्य प्रमाणीकरण (IEC 61439-1)

प्रमाणीकरण प्रकार	परीक्षण/गणना	स्वीकृति मापदण्ड
डिजाइन प्रमाणीकरण (प्रकार परीक्षण)	तापमान वृद्धि सीमा	टर्मिनलहरू ≤80K (प्लेटेड), ≤65K (नंगे); घेरा ≤40K; प्रति सामग्री बसबारहरू
	सर्ट सर्किट बल प्रतिरोध	1s को लागि Icw, Ipk शिखर वर्तमान, कुनै विकृति छैन, कुनै खतरा छैन, परीक्षण पछि कार्यात्मक
	डाइलेक्ट्रिक गुणहरू	2kV-3.5kV/1min पावर फ्रिक्वेन्सी, कुनै ब्रेकडाउन, कुनै फ्ल्याशओभर छैन
	क्लियरेन्स र क्रीपेज दूरीहरू	प्रति प्रदूषण डिग्री, रेटेड आवेग भोल्टेज सामना
	मेकानिकल सञ्चालन	200-1000 अपरेशनहरू, कुनै अत्यधिक पहिरन, बल आवश्यकताहरू
	संरक्षणको डिग्री (IP)	आईपी कोड प्रमाणिकरण (धूलो, पानी), IEC 60529
	जंग को प्रतिरोध	नुन स्प्रे, आर्द्रता, सुरक्षालाई असर गर्दैन
नियमित प्रमाणीकरण (प्रत्येक एकाइ)	तार शुद्धता, परिचालन प्रदर्शन	निरन्तरता, ध्रुवता, चरणबद्धता, मेकानिकल प्रकार्य
	डाइलेक्ट्रिक परीक्षण	1kV-2kV/1s वा 2U+1000V, कुनै ब्रेकडाउन छैन
	इन्सुलेशन प्रतिरोध	≥1000Ω/V 500V DC मा
	सुरक्षात्मक उपायहरू, विद्युतीय निरन्तरता	≤0.05Ω खुला प्रवाहक भागहरू र PE टर्मिनल बीच

कारखाना गुणस्तर नियन्त्रण र निरीक्षण मानकहरू

आगमन सामग्री QC (IQC)

सामग्री	निरीक्षण वस्तुहरू	नमूना योजना	उपकरण
स्टिल पानाहरू	मोटाई, उपज शक्ति, सतह गुणस्तर, कोटिंग आसंजन	प्रति ब्याच, COA + परीक्षण	टेन्साइल परीक्षक, कोटिंग मोटाई गेज, बेन्ड परीक्षक
एल्युमिनियम पानाहरू	मिश्र धातु ग्रेड, मोटाई, anodizing गुणस्तर	प्रति ब्याच	स्पेक्ट्रोमिटर, माइक्रोमिटर, एनोडाइजिंग मोटाई परीक्षक
तामा बसबारहरू	शुद्धता, चालकता, कठोरता, आयामी सहिष्णुता	प्रति ब्याच	चालकता मीटर, कठोरता परीक्षक, CMM
पाउडर कोटिंग	रंग मिलान, चमक, उपचार डिग्री, मोटाई	प्रति ब्याच	ग्लोस मिटर, क्युर मिटर, मोटाई गेज, कलर स्पेक्ट्रोफोटोमिटर
प्लास्टिक घटकहरू	ज्वलनशीलता (UL 94), ट्र्याकिङ सूचकांक, आयामी स्थिरता	प्रति ब्याच	UL 94 परीक्षण उपकरण, ट्र्याकिङ परीक्षण, गर्मी विरूपण परीक्षक

इन-प्रोसेस क्वालिटी कन्ट्रोल (IPQC)

स्टेशन	नियन्त्रण प्यारामिटरहरू	आवृत्ति	विधि
लेजर काटन / मुक्का	आयामी शुद्धता ±0.2mm, किनारा गुणस्तर, burr उचाइ	प्रत्येक 30 मिनेट	CMM, दृश्य निरीक्षण, माइक्रोमिटर
झुकाउने	कोण शुद्धता ±0.5°, बेन्ड त्रिज्या, सतह क्र्याकिंग	प्रत्येक सेटअप + नमूना	कोण गेज, त्रिज्या गेज, दृश्य निरीक्षण
वेल्डिङ	प्रवेश, मनका उपस्थिति, विरूपण नियन्त्रण	प्रत्येक वेल्ड ब्याच	भिजुअल निरीक्षण, डाई पेनिट्रन्ट, एक्स-रे (महत्वपूर्ण)
पाउडर कोटिंग	फिल्म मोटाई 60-80μm, उपचार तालिका, रंग स्थिरता	प्रत्येक ब्याच	मोटाई गेज, उपचार मीटर, रंग तुलना
बसबार प्रशोधन	काट्ने लम्बाइ, प्वाल ढाँचा, प्लेटिङ मोटाई, किनारा गोलाकार	प्रत्येक टुक्रा	CMM, XRF प्लेटिङ मोटाई, दृश्य निरीक्षण
सभा	कम्पोनेन्ट माउन्टिङ टोक़, पङ्क्तिबद्धता, निकासी दूरी	प्रत्येक एकाइ	टोक़ रेन्च, गेज ब्लक, दृश्य निरीक्षण

अन्तिम गुणस्तर नियन्त्रण (FQC) र बहिर्गमन QC (OQC)

परीक्षण वस्तु	मानक	नमूना आकार
आयामी प्रमाणिकरण	समग्र आयामहरू, ढोका पङ्क्तिबद्धता, माउन्टिंग प्वालहरू	100%
आईपी मूल्याङ्कन प्रमाणीकरण	सील अखण्डता, ग्यास्केट कम्प्रेसन, ढोका बन्द	AQL 1.0 (नमूना)
डाइलेक्ट्रिक प्रतिरोध परीक्षण	2kV AC/1min (मुख्य सर्किट), 1kV AC/1min (सहायक)	100%
इन्सुलेशन प्रतिरोध	≥1MΩ @ 500V DC	100%
सुरक्षात्मक सर्किटहरूको निरन्तरता	≤0.05Ω PE बिन्दुहरू बीच	100%
ध्रुवता र चरणबद्ध प्रमाणीकरण	सबै टर्मिनलहरूमा सही गर्नुहोस्	100%
मेकानिकल सञ्चालन	ढोका, ताला, टिका, निकाल्न सकिने भागहरू	100%
भिजुअल निरीक्षण	कोटिंग दोष, लेबलिंग, सफाई	100%
दस्तावेज समीक्षा	तारिङ रेखाचित्र, परीक्षण रिपोर्ट, अनुरूप घोषणा	100%
प्याकेजिङ अखण्डता	यातायातको समयमा सुरक्षा, ह्यान्डलिङ निर्देशनहरू	प्रति धेरै

उत्पादन पूर्वाधार र उत्पादन क्षमता

उन्नत उत्पादन उपकरण

उपकरण वर्ग	मेसिन विशिष्टता	कार्य	क्षमता
पाना धातु प्रशोधन	सीएनसी लेजर काटन	सटीक काट्ने, जटिल प्रोफाइलहरू, burr-मुक्त किनाराहरू	10 टन / दिन
	सीएनसी पंचिंग	प्वाल ढाँचा, लुभर, एम्बोसिंग	5,000 प्यानल / दिन
	CNC प्रेस ब्रेक	परिशुद्धता झुकाउने, जटिल ज्यामिति	2,000 घेरा/दिन
सतह उपचार	स्वचालित पाउडर कोटिंग लाइन	पूर्व उपचार, पाउडर आवेदन, उपचार	5,000 m²/दिन
बसबार प्रशोधन	सीएनसी बसबार पंचिंग / झुकाउने मेसिन	काट्ने, मुक्का लगाउने, झुकाउने, प्लेटिङ गर्ने	२,००० बसबार सेट/दिन
विधानसभा लाइनहरू	मोड्युलर असेंबली स्टेशनहरू, ESD सुरक्षा, टोक़ निगरानी	कम्पोनेन्ट माउन्टिङ, तारिङ, परीक्षण	1,000 वितरण बक्स / दिन
परीक्षण उपकरण	स्वचालित परीक्षण बेंच (डायलेक्ट्रिक, इन्सुलेशन, निरन्तरता)	IEC 61439 प्रति नियमित प्रमाणिकरण	500 एकाइ / दिन
परीक्षण उपकरण	तापमान वृद्धि परीक्षण सेटअप (वर्तमान इंजेक्शन 6300A सम्म)	डिजाइन प्रमाणीकरण, प्रकार परीक्षण	१० सेटअप/महिना

उत्पादन क्षमता र नेतृत्व समय

उत्पादन कोटि	मासिक क्षमता	मानक नेतृत्व समय	तत्काल अर्डर क्षमता
आवासीय DBO (≤250A, पर्खाल माउन्ट गरिएको)	50,000 एकाइहरू	४-५ हप्ता	३ दिन
व्यावसायिक वितरण (≤630A, भुइँ/भित्ता)	20,000 एकाइहरू	४-५ हप्ता	५ दिन
औद्योगिक शक्ति केन्द्रहरू (≤2500A, फ्लोर-स्ट्यान्डिङ)	5,000 एकाइहरू	४-५ हप्ता	७ दिन
कस्टम इन्जिनियर समाधान (≤6300A)	परियोजना आधार	4-8 हप्ता	2-3 हप्ता
मोड्युलर बसबार प्रणालीहरू	10,000 मिटर	४-५ हप्ता	५ दिन

इन्जिनियरिङ् र प्राविधिक टोली संरचना

विभाग	कर्मचारी	विशेषज्ञता	जिम्मेवारीहरू
आर एन्ड डी ईन्जिनियरिङ्	5 इन्जिनियरहरू	IEC 61439 अनुपालन, थर्मल मोडलिङ, सर्ट सर्किट गणना, सामग्री विज्ञान	नयाँ उत्पादन विकास, डिजाइन अप्टिमाइजेसन, प्याटेन्ट पोर्टफोलियो (४०+ पेटेन्ट)
प्रक्रिया ईन्जिनियरिङ्	25 इन्जिनियरहरू	पाना धातु निर्माण, सतह उपचार, बसबार प्रशोधन, दुबला निर्माण	उत्पादन अनुकूलन, स्वचालन, उपज सुधार (>98%), लागत कटौती
परीक्षण र प्रमाणीकरण	20 इन्जिनियरहरू	IEC 61439 प्रमाणीकरण, तापमान वृद्धि परीक्षण, सर्ट सर्किट परीक्षण, EMC	प्रकार परीक्षण समन्वय, नियमित प्रमाणिकरण, असफलता विश्लेषण, प्रमाणीकरण
आवेदन ईन्जिनियरिङ्	15 इन्जिनियरहरू	पावर प्रणाली डिजाइन, चयनात्मक समन्वय, स्थापना पर्यवेक्षण, कमीशन	ग्राहक प्राविधिक समर्थन, योजना डिजाइन, साइट पर्यवेक्षण, प्रशिक्षण
गुणस्तर आश्वासन	35 प्राविधिकहरू	ISO 9001, ISO 14001, सांख्यिकीय प्रक्रिया नियन्त्रण, मेट्रोलोजी प्रयोगशाला	आपूर्तिकर्ता लेखापरीक्षण, प्रक्रिया लेखापरीक्षण, सुधारात्मक कार्य, अंशांकन व्यवस्थापन

किन हाम्रो वितरण बक्स निर्माण अलग खडा छ

हाम्रो उत्पादन सुविधा प्रतिनिधित्व गर्दछविशेषज्ञता को 25 वर्ष निम्न-भोल्टेज स्विचगियर सम्मेलनहरूमा, वितरण बाकसहरू प्रदान गर्दै जुन विश्वव्यापी मापदण्डहरू मार्फत:

IEC 61439 विशेषज्ञता: IEC/TR 60890 प्रति तापक्रम वृद्धि गणना र IEC 61439-1 को Annex P अनुसार सर्ट-सर्किट प्रतिरोधी प्रमाणीकरण सहित विस्तृत डिजाइन प्रमाणिकरण क्षमताहरू

ठाडो एकीकरण: इन-हाउस शीट मेटल फ्याब्रिकेशन (लेजर काट्ने, पंचिंग, बेन्डिङ), सतह उपचार (स्वचालित पाउडर कोटिंग), र बसबार प्रशोधन पूर्ण गुणस्तर नियन्त्रण सुनिश्चित गर्दै।

परीक्षण पूर्वाधार:$5M+ तापमान वृद्धि परीक्षण सेटअपहरू (6300A वर्तमान इन्जेक्शन), सर्ट-सर्किट परीक्षण सुविधाहरू, र वातावरणीय कक्षहरू सहित प्रकार परीक्षण उपकरणहरूमा लगानी गरियो।

मोड्युलर लचिलोपन:IEC 61439 अनुपालन र लागत दक्षता कायम राख्दै मानकीकृत प्लेटफर्म डिजाइनहरू द्रुत अनुकूलन सक्षम गर्दछ।

आवेदन विशेषज्ञता:डाटा सेन्टरहरूका लागि विशेष समाधानहरू (फार्म 4 विभाजन), स्वास्थ्य सेवा (IT प्रणालीहरू), नवीकरणीय ऊर्जा (DC वितरण), र कठोर वातावरणहरू (IP65, उष्णकटिबंधीय)

CDADA चीनमा वितरण बक्स निर्माता र आपूर्तिकर्ता हो। हाम्रो कारखानाले लचिलो OEM/ODM समाधानहरू प्रदान गर्दै विद्युत प्रणाली, निर्माण स्वचालन, र औद्योगिक निर्माण जस्ता विविध उद्योगहरूलाई सेवा दिन्छ।
