OEM/ODM पृथ्वी चुहावट सर्किट ब्रेकर आपूर्तिकर्ता

के तपाईलाई उच्च-गुणस्तर र टिकाउ पृथ्वी चुहावट सर्किट ब्रेकरहरूको आवश्यकता छ?CDADAव्यापक OEM अनुकूलन समाधान प्रदान गर्दछ। हाम्रो आफ्नै कारखानाको साथ एक विश्वसनीय निर्माताको रूपमा, हामी हाम्रा उत्पादनहरूमा 3-वर्षको वारेन्टी प्रदान गर्दछौं।

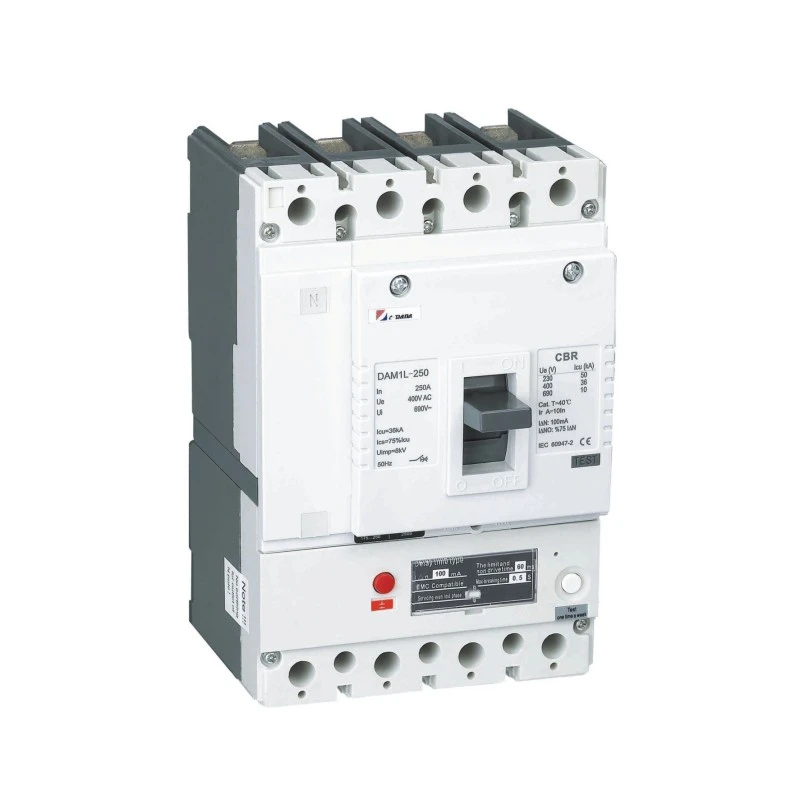

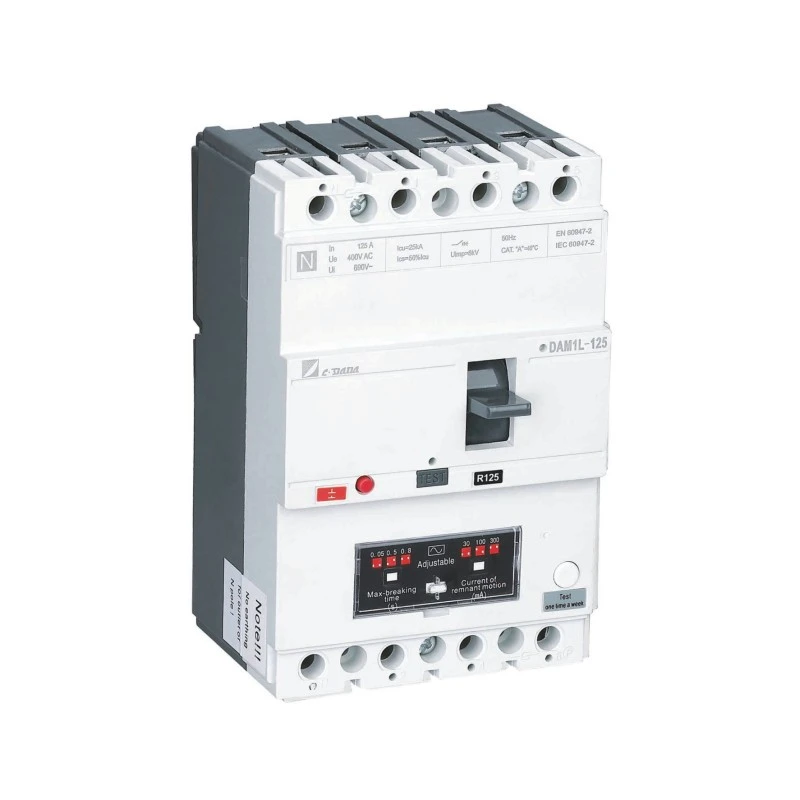

पृथ्वी चुहावट सर्किट ब्रेकर (CBR) के हो?

एपृथ्वी चुहावट सर्किट ब्रेकर (CBR)को रूपमा पनि चिनिन्छइन्टिग्रल ओभरकरेन्ट प्रोटेक्शन (CBR) को साथ पृथ्वी चुहावट सर्किट ब्रेकर प्रति IEC 60947-2 Annex B, एक परिष्कृत कम भोल्टेज सुरक्षा उपकरण हो जसले संयोजन गर्दछअवशिष्ट वर्तमान (पृथ्वी चुहावट) संरक्षण संगओभरलोड र सर्ट सर्किट सुरक्षा एकल मोल्ड गरिएको केस एकाईमा। सम्म मूल्याङ्कन भोल्टेजहरूमा सञ्चालन415V AC (50/60Hz) बाट हालको मूल्याङ्कन संग16A देखि 800A सम्म, CBRs औद्योगिक, व्यावसायिक, र महत्वपूर्ण पूर्वाधार अनुप्रयोगहरूको लागि व्यापक सुरक्षा उपकरणहरूको रूपमा सेवा गर्दछ।

स्ट्यान्डअलोन विपरीतअवशिष्ट वर्तमान सर्किट ब्रेकरहरू (RCCBs)जसले केवल पृथ्वी चुहावट सुरक्षा प्रदान गर्दछ, CBRs एकीकृत:

थर्मल-चुम्बकीय वा इलेक्ट्रोनिक overcurrent संरक्षण (L-S-I वक्र)

अवशिष्ट वर्तमान पत्ता लगाउने (10mA देखि 1000mA संवेदनशीलता)

सर्ट सर्किट ब्रेकिंग क्षमता 85kA सम्म

यो एकीकरणले छुट्टै MCB/RCCB संयोजनहरूको आवश्यकतालाई हटाउँछ, स्थापना गर्ने ठाउँ घटाउँछ र समन्वय विश्वसनीयतामा सुधार गर्छ।

उत्पादन कोटिहरू र कन्फिगरेसनहरू

वर्गीकरण	टाइप गर्नुहोस्	हालको दायरा	मुख्य विशेषताहरू
अवशिष्ट वर्तमान प्रकार	एसी टाइप गर्नुहोस्	16A - 800A	sinusoidal AC अवशिष्ट धाराहरू मात्र, सामान्य-उद्देश्य अनुप्रयोगहरू पत्ता लगाउँदछ
अवशिष्ट वर्तमान प्रकार	A टाइप गर्नुहोस्	16A - 800A	AC + pulsating DC (Rectified AC), आधुनिक इलेक्ट्रोनिक लोडहरू पत्ता लगाउँदछ
संवेदनशीलता (IΔn)	उच्च संवेदनशीलता	10mA - 30mA	कर्मचारी सुरक्षा, चिकित्सा स्थानहरू, भिजेको क्षेत्रहरू
	मध्यम संवेदनशीलता	100mA - 300mA	आगो सुरक्षा, सामान्य औद्योगिक
	कम संवेदनशीलता	500mA - 1000mA	उच्च चुहावट स्थापनाहरूमा आगो रोकथाम, चयनात्मक सुरक्षा
समय ढिलाइ	तात्कालिक	सबै मूल्याङ्कनहरू	सामान्य-उद्देश्य, <40ms मा 5×IΔn
समय ढिलाइ	चयनात्मक (S-प्रकार)	100mA - 1000mA	ढिलो ट्रिपिङ (1×IΔn मा 130-500ms), अपस्ट्रीम भेदभाव
पोल कन्फिगरेसन	४-पोल	16A - 800A	तीन-चरण + तटस्थ, समायोज्य तटस्थ सुरक्षा (50-100%)
माउन्ट गर्दै	फिक्स	16A - 800A	प्रत्यक्ष बसबार जडान, लागत प्रभावी

ब्रेकिङ क्षमता ग्रेड:

मानक (N): 25kA - 36kA (वितरण नेटवर्कहरू)

उच्च (S): 50kA - 70kA (औद्योगिक मुख्य)

अति उच्च (H): 85kA (पावर पूर्वाधार)

मुख्य कार्यहरू र सुरक्षा क्षमताहरू

एकीकृत संरक्षण कार्यहरू

कार्य	पत्ता लगाउने सिद्धान्त	प्राविधिक प्यारामिटरहरू
ओभरलोड संरक्षण (L)	Bimetallic थर्मल विस्तार वा इलेक्ट्रोनिक RMS सेन्सिङ	०.८ – १.० × सेटिङमा, उल्टो समय वक्र, ±१०% शुद्धता
सर्ट-सर्किट ढिलाइ (S)	इलेक्ट्रोनिक समय वा चुम्बकीय ढिलाइ	2-10 × In, 0.1s - 0.5s ढिलाइ, चयनात्मक समन्वय
तत्काल यात्रा (I)	चुम्बकीय solenoid वा इलेक्ट्रोनिक तात्कालिक	5-20 × In, <20ms सञ्चालन, वर्तमान सीमित
पृथ्वी चुहावट (G/Δ)	कोर ब्यालेन्स वर्तमान ट्रान्सफर्मर (CBCT)	10mA - 1000mA IΔn, ±10% संवेदनशीलता शुद्धता
ग्राउण्ड फल्ट (GF)	भेक्टर योग वर्तमान सेन्सिङ	20-100% In, 0.1s-1.0s ढिलाइ, कोर-ब्यालेन्स विधि
आत्म-निगरानी	आन्तरिक सर्किट अखण्डता जाँच	निरन्तर CBCT र ट्रिप कोइल निगरानी, त्रुटि अलार्म आउटपुट

अवशिष्ट वर्तमान पत्ता लगाउने प्रविधि

दकोर ब्यालेन्स वर्तमान ट्रान्सफर्मर (CBCT) वाटोरोइडल ट्रान्सफर्मर पृथ्वी चुहावट संरक्षण को मुटु बनाउँछ:

सामान्य सञ्चालन: सबै लाइभ कन्डक्टरहरू (फेज + तटस्थ) टोरोइडल कोरबाट गुजर्छन्। सन्तुलित धाराहरूले विपरित चुम्बकीय क्षेत्रहरू उत्पन्न गर्दछ जुन शून्य शुद्ध प्रवाहमा रद्द हुन्छ — कुनै माध्यमिक वर्तमान प्रेरित हुँदैन।

गल्ती अवस्था: जब चुहावट प्रवाह पृथ्वीमा हुन्छ (इन्सुलेशन विफलता वा मानव सम्पर्क मार्फत), वर्तमान असंतुलनले टोरोइडल कोरमा अवशिष्ट चुम्बकीय प्रवाह सिर्जना गर्दछ। यो फ्लक्सले सेकेन्डरी विन्डिङमा भोल्टेज उत्पन्न गर्छ, संवेदनशील रिले वा इलेक्ट्रोनिक ट्रिप सर्किटलाई ऊर्जा दिन्छ।

IEC 61008/61009 अनुसार यात्राका विशेषताहरू:

1 × IΔn: यात्रा ≤ 300ms (तत्काल), ≤ 500ms (चयनित S-प्रकार)

2 × IΔn: यात्रा ≤ 150ms (तत्काल), ≤ 200ms (S-प्रकार)

5 × IΔn: यात्रा ≤ 40ms (तत्काल), ≤ 150ms (S-प्रकार)

आवेदन वातावरण र प्रयोग केसहरू

उद्योग क्षेत्र	विशिष्ट अनुप्रयोग	विशिष्ट विनिर्देशहरू
डाटा केन्द्रहरू	मुख्य वितरण, UPS बाइपास, बस-कप्लर सुरक्षा	250A-500A, टाइप A, 300mA S-प्रकार चयनात्मक, 70kA Icu, संचार-सक्षम
स्वास्थ्य सेवा सुविधाहरू	अस्पतालको मुख्य वितरण, मेडिकल आईटी प्रणाली, अपरेटिङ थिएटरहरू	100A-400A, टाइप A, 10mA/30mA उच्च संवेदनशीलता, अलगाव निगरानी
उत्पादन प्लान्टहरू	मोटर नियन्त्रण केन्द्रहरू, वेल्डिङ उपकरण, चर गति ड्राइवहरू	160A-500A, टाइप B (VFDs को लागि), 300mA, 50kA Icu, इलेक्ट्रोनिक यात्रा
वाणिज्य भवनहरू	उच्च वृद्धि वितरण, शपिंग मल, एयरपोर्टहरू	125A-400A, टाइप A, 100mA/300mA, 36kA Icu
तेल र ग्यास / समुद्री	अपतटीय प्लेटफार्महरू, ड्रिलिंग रिगहरू, जहाज पावर प्रणालीहरू	250A-500A, प्रकार A, 500mA, उष्णकटिबंधीय (T2), जंग प्रतिरोधी

निर्माण प्रक्रिया र उत्पादन कार्यप्रवाह

सटीक निर्माण अनुक्रम

कच्चा पदार्थ IQC → टोरोइडल ट्रान्सफर्मर उत्पादन → मोल्डेड केस निर्माण → सम्पर्क प्रणाली असेम्बली → इलेक्ट्रोनिक ट्रिप एकाई एकीकरण → अवशिष्ट वर्तमान मोड्युल क्यालिब्रेसन → प्राइमरी असेंबली → व्यापक परीक्षण → अन्तिम QC → प्याकेजिङ

क्रिटिकल निर्माण चरणहरू

स्टेज	प्रक्रिया विवरण	गुणस्तर नियन्त्रण बिन्दुहरू
टोरोइडल ट्रान्सफर्मर घुमाउरो	उच्च पारगम्यता नैनोक्रिस्टलाइन वा फेराइट कोर (µr > 10,000), प्राथमिक (थ्रु-पास) र माध्यमिक (सेन्सिङ) विन्डिङको सटीक वाइन्डिङ, भ्याकुम गर्भाधान	कोर चुम्बकीकरण कर्भ प्रमाणिकरण, 1×IΔn ±5% मा माध्यमिक भोल्टेज, इन्सुलेशन प्रतिरोध>100MΩ
CBCT एकीकरण	सबै चरण/तटस्थ कन्डक्टरहरू वरिपरि टोरोइडल कोरको माउन्टिङ, बाह्य चुम्बकीय क्षेत्रहरू विरुद्ध ढाल, ट्रिप रिले/इलेक्ट्रोनिक्स जडान	6×इन लोड (कुनै उपद्रव यात्रा) संग ब्यालेन्स परीक्षण, तेस्रो हार्मोनिक्समा प्रतिरोधात्मक क्षमता
अवशिष्ट वर्तमान यात्रा संयन्त्र	संवेदनशील ध्रुवीकृत रिले (5-50mW ट्रिप पावर) वा इलेक्ट्रोनिक MOSFET ट्रिगर, मुख्य यात्रा पट्टीमा मेकानिकल युग्मन	ट्रिप पावर प्रमाणिकरण, प्रतिक्रिया समय <20ms, तापमान स्थिरता -25°C देखि +70°C
मोल्डेड केस उत्पादन	BMC थर्मोसेटिंग प्लास्टिक (DMC-2) इंजेक्शन मोल्डिंग, 150-180 डिग्री सेल्सियस उपचार, उच्च ट्र्याकिङ प्रतिरोध > 600V	आयामी सहिष्णुता ±0.1mm, डाइलेक्ट्रिक बल > 15kV/mm, ज्वाला retardant UL 94 V-0
मुख्य सम्पर्क सभा	सिल्भर-प्लेटेड तामा (AgNi 90/10) सम्पर्कहरू, सीएनसी-मेशिन हतियारहरू, नाइट्रोजन वायुमण्डलमा ब्रेजिङ	सम्पर्क प्रतिरोध <50μΩ, चाँदी मोटाई 8-12μm (XRF), कठोरता HV 100-150
इलेक्ट्रोनिक यात्रा एकाइ प्रोग्रामिंग	माइक्रोप्रोसेसर-आधारित LSIG+Δ संरक्षण, फर्मवेयर अपलोड, कर्भ क्यालिब्रेसन, सञ्चार प्रोटोकल सेटअप	±5% वर्तमान शुद्धता, ±10% समय शुद्धता, ZSI (जोन चयनात्मक इन्टरलकिङ) प्रमाणीकरण
अन्तिम एकीकरण र क्यालिब्रेसन	अवशिष्ट वर्तमान मोड्युल, मेकानिकल इन्टरलकिङ, ह्यान्डल मेकानिज्मको साथ थर्मल-चुम्बकीय वा इलेक्ट्रोनिक ट्रिप प्रणालीको संयोजन	संयुक्त overcurrent + पृथ्वी चुहावट यात्रा प्रमाणीकरण, डाइलेक्ट्रिक प्रतिरोध 3kV/1min

प्राथमिक कच्चा माल र कम्पोनेन्ट निर्दिष्टीकरण

कम्पोनेन्ट	सामग्री विशिष्टता	आपूर्तिकर्ता मानकहरू	कुञ्जी गुणहरू
टोरोइडल कोर (CBCT)	Nanocrystalline मिश्र धातु (Finemet) वा Mn-Zn फेराइट (PC40)	IEC 60404-8, JIS C 2531	उच्च पारगम्यता µr > 10,000, कम जबरजस्ती <2A/m, संतृप्ति प्रवाह घनत्व >1.2T
सेन्सिङ कोइल तार	तामाको तार (0.05-0.1mm), कक्षा F 155°C	IEC 60317	ब्रेकडाउन भोल्टेज>1kV, लचिलोपन>10× व्यास, सोल्डरबिलिटी 390°C
यात्रा रिले	ध्रुवीकृत latching रिले, संवेदनशीलता 5-50mW	IEC 61810	प्रतिक्रिया समय <10ms, कुंडल प्रतिरोध 1-5kΩ, मेकानिकल जीवन > 10⁶ सञ्चालनहरू
मोल्डेड केस हाउसिंग	BMC (बल्क मोल्डिङ कम्पाउन्ड) DMC-2, ग्लास फाइबर प्रबलित	IEC 60664-1, UL 94 V-0	ट्र्याकिङ सूचकांक>600V, गर्मी प्रतिरोध 180°C, प्रभाव शक्ति>8 kJ/m²
मुख्य सम्पर्कहरू	इलेक्ट्रोलाइटिक कपर (Cu-ETP) + सिल्भर-निकेल प्लेटिङ (AgNi 90/10)	ASTM B152	चालकता ≥100% IACS, चाप क्षरण प्रतिरोध, विरोधी वेल्डिंग गुणहरू
बाइमेटलिक तत्वहरू	Inconel/Passivated स्टील कम्पोजिट (ASTM TM2)	ASTM B388	विक्षेपन दर 0.15-0.25mm/°C, दीर्घकालीन स्थिरता ±3%, क्रिप प्रतिरोध
इलेक्ट्रोनिक कम्पोनेन्टहरू	औद्योगिक-ग्रेड PCBs, हल-प्रभाव सेन्सर, ARM Cortex-M4 प्रोसेसरहरू	IEC 60721-3-3, IEC 61000	सञ्चालन तापमान -25°C देखि +70°C, EMC प्रतिरक्षा स्तर 4, SIL 2 सक्षम
टर्मिनलहरू	T2 तामा (C11000) टिन प्लेटिङ संग (8-12μm)	ASTM B187/B16	वर्तमान घनत्व 1.2-1.5 A/mm², टोक़ 5-15Nm, क्षरण प्रतिरोध
सञ्चालन संयन्त्र	वसन्त इस्पात (SWOSC-V) वा स्टेनलेस स्टील (301)	JIS G 3560	थकान जीवन>20,000 चक्र, तन्य शक्ति 1800-2000MPa, विश्राम <5%

मानक अनुपालन र परीक्षण प्रोटोकलहरू

अन्तर्राष्ट्रिय मानक फ्रेमवर्क

मानक	स्कोप	लागू मूल्याङ्कन
IEC 60947-2 Annex B	अवशिष्ट वर्तमान सुरक्षा (CBR) समावेश गर्दै सर्किट ब्रेकरहरू	औद्योगिक CBRs>80A, व्यापक सुरक्षा
EN ६०९४७-२	IEC 60947-2 को युरोपेली संगत संस्करण	CE मार्किंग, EU बजार अनुपालन
GB/T 14048.2	चिनियाँ राष्ट्रिय मानक बराबर	CCC प्रमाणीकरण, चीन बजार

अनिवार्य प्रकार परीक्षण (IEC 60947-2 + Annex B)

परीक्षण कोटि	विशिष्ट परीक्षण	स्वीकृति मापदण्ड
अवशिष्ट वर्तमान प्रदर्शन	ट्रिपिङ समय 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (तत्काल); S-प्रकार: ≤500ms, ≤200ms, ≤150ms
	०.५×IΔn मा नन-ट्रिपिङ	2× रेटेड ढिलाइ समयको लागि कुनै यात्रा छैन
	सर्ज वर्तमान प्रतिरोध (8/20μs, 3kA)	कुनै उपद्रव यात्रा छैन, टाइप A: 250A आवेग, प्रकार F: 1000A, प्रकार B: 3000A
Overcurrent संरक्षण	मा मूल्याङ्कन मा तापमान वृद्धि	टर्मिनलहरू ≤80K, केस ≤40K
	सर्ट सर्किट ब्रेकिङ (आईसीयू/आईसीएस)	3 अपरेशनहरू, सफल अवरोध, डाइलेक्ट्रिक रिकभरी
	यात्रा कर्भ प्रमाणीकरण (L-S-I)	±10% वर्तमान शुद्धता, ±20% समय शुद्धता
डाइलेक्ट्रिक गुणहरू	पावर-फ्रिक्वेन्सी प्रतिरोध (2.5kV-3.5kV/1min)	कुनै ब्रेकडाउन छैन, कुनै फ्ल्याशओभर छैन
डाइलेक्ट्रिक गुणहरू	आवेग प्रतिरोध (8kV 1.2/50μs)	कुनै विघटनकारी डिस्चार्ज छैन
मेकानिकल र वातावरणीय	मेकानिकल सहनशीलता (10,000-20,000 चक्र)	<5% प्यारामिटर बहाव, कुनै विफलता
मेकानिकल र वातावरणीय	EMC प्रतिरक्षा (IEC 61000-4 श्रृंखला)	विकिरण गरिएको/सञ्चालित हस्तक्षेपबाट कुनै उपद्रव ट्रिपिङ छैन

कारखाना गुणस्तर नियन्त्रण र निरीक्षण मानकहरू

आगमन सामग्री QC (IQC)

सामग्री	निरीक्षण वस्तुहरू	नमूना योजना	उपकरण
टोरोइडल कोर	चुम्बकीय पारगम्यता, संतृप्ति प्रवाह, कोर हानि	प्रति ब्याच, B-H वक्र परीक्षण	B-H विश्लेषक, प्रतिबाधा विश्लेषक
सेन्सिङ तार	व्यास, इन्सुलेशन मोटाई, ब्रेकडाउन भोल्टेज	AQL ०.६५	माइक्रोमिटर, डाइलेक्ट्रिक परीक्षक
BMC प्लास्टिक कम्पाउन्ड	गिलास सामग्री, चिपचिपापन, उपचार विशेषताहरू, ट्र्याकिङ सूचकांक	प्रति ब्याच, COA + परीक्षण	Rheometer, DSC विश्लेषक, ट्र्याकिङ परीक्षण उपकरण
सिल्वर प्लेटिङ समाधान	धातु एकाग्रता, pH, अशुद्धता	दैनिक अनुगमन	परमाणु अवशोषण स्पेक्ट्रोमीटर
इलेक्ट्रोनिक कम्पोनेन्टहरू	प्रकार्य परीक्षण, प्यारामिटर प्रमाणिकरण, फर्मवेयर संस्करण	100% AOI, 5% कार्यात्मक	LCR मिटर, ओसिलोस्कोप, बाउन्ड्री स्क्यान

इन-प्रोसेस क्वालिटी कन्ट्रोल (IPQC)

स्टेशन	नियन्त्रण प्यारामिटरहरू	आवृत्ति	विधि
टोरोइडल ट्रान्सफर्मर घुमाउरो	टर्न अनुपात, इन्डक्टन्स, इन्सुलेशन प्रतिरोध	प्रत्येक एकाइ	LCR मीटर, इन्सुलेशन परीक्षक
CBCT विधानसभा	मूल्याङ्कन गरिएको लोडको साथ ब्यालेन्स परीक्षण, हार्मोनिक्समा प्रतिरक्षा	प्रत्येक 100 एकाइहरू	प्राथमिक इंजेक्शन परीक्षण, हार्मोनिक जेनरेटर
अवशिष्ट वर्तमान क्यालिब्रेसन	IΔn मा यात्रा थ्रेसहोल्ड, प्रतिक्रिया समय, 0.5×IΔn मा गैर-ट्रिप	प्रत्येक एकाइ	स्वचालित RCD परीक्षक (0.5-1000mA प्रोग्रामेबल)
मुख्य सम्पर्क विधानसभा	सम्पर्क अन्तर, दबाव, पङ्क्तिबद्धता, प्रतिरोध	प्रत्येक 100 एकाइहरू	बल गेज, माइक्रो-ओममिटर
अन्तिम एकीकरण	संयुक्त overcurrent + पृथ्वी चुहावट यात्रा प्रमाणीकरण	प्रत्येक एकाइ	एकीकृत परीक्षण बेंच (प्राथमिक इंजेक्शन + रिसाव सिमुलेशन)

अन्तिम गुणस्तर नियन्त्रण (FQC) र बहिर्गमन QC (OQC)

परीक्षण वस्तु	मानक	नमूना आकार
अवशिष्ट वर्तमान यात्रा समय	1×IΔn, 2×IΔn, 5×IΔn प्रति IEC 61008/61009	100%
०.५×IΔn मा गैर-ट्रिप परीक्षण	२ × मूल्याङ्कन गरिएको ढिलाइ समय	100%
Overcurrent यात्रा वक्र	1.05×In, 1.25×In, 5×In, 10×In	100%
डाइलेक्ट्रिक भोल्टेज सामना	2.5kV AC/1 मिनेट	100%
इन्सुलेशन प्रतिरोध	>100MΩ @ 500V DC	100%
सम्पर्क प्रतिरोध	<50μΩ प्रति पोल	100%
टर्क मार्किङ प्रमाणीकरण	प्रति विशिष्टता टर्मिनल कस	100%
दृश्य र आयामी निरीक्षण	महत्वपूर्ण आयामहरूमा शून्य दोषहरू	100%
स्थायित्व चिन्ह लगाउँदै	विलायक वाइपिंग, घर्षण परीक्षण	AQL 1.0
प्याकेजिङ अखण्डता	ड्रप टेस्ट, कम्पन (ISTA 3A)	प्रति धेरै

उत्पादन पूर्वाधार र उत्पादन क्षमता

उन्नत उत्पादन उपकरण

उपकरण वर्ग	मेसिन विशिष्टता	कार्य	क्षमता
टोरोइडल घुमाउने मेसिनहरू	तनाव नियन्त्रणको साथ स्वचालित टोरोइडल घुमाउरो	CBCT प्राथमिक/माध्यमिक घुमाउरो, सटीक लेयरिङ	5,000 ट्रान्सफर्मर / दिन
कोर एनीलिंग फर्नेस	नाइट्रोजन वातावरण संग भ्याकुम annealing	Nanocrystalline कोर गर्मी उपचार, तनाव राहत	2,000 कोर / ब्याच
इंजेक्शन मोल्डिंग	300-टन BMC थर्मोसेटिंग प्रेस	CBR आवास, आर्क चुट, टर्मिनल ब्लकहरू	3,000 केस / दिन
सीएनसी मेसिन	5-अक्ष ठाडो मेसिनिङ केन्द्र	सटीक सम्पर्क मशीनिंग, जटिल ज्यामिति	8,000 सम्पर्क सेट / महिना
सतह उपचार	स्वचालित चाँदी प्लेटिङ लाइन	सम्पर्क प्लेटिङ 8-12μm, मोटाई एकरूपता ±1μm	4,000 kg/दिन
सभा	श्रम विधानसभा कक्षहरू	मेकानिज्म असेंबली, CBCT एकीकरण, क्यालिब्रेसन	प्रति लाइन 1,500 एकाइ / दिन
परीक्षण उपकरण	एकीकृत CBR परीक्षण बेंच	संयुक्त overcurrent + अवशिष्ट वर्तमान प्रमाणिकरण	300 एकाइ / घण्टा
	EMC परीक्षण कक्ष (3m/10m, Teseq)	इलेक्ट्रोनिक एकाइहरूको लागि प्रतिरक्षा / उत्सर्जन परीक्षण	50 एकाइ / दिन

उत्पादन क्षमता र नेतृत्व समय

उत्पादन कोटि	मासिक क्षमता	मानक नेतृत्व समय	तत्काल अर्डर क्षमता
CBR 4P (16A-125A)	10,000 एकाइहरू	४-५ हप्ता	३ दिन (स्टक कम्पोनेन्टहरू)
CBR औद्योगिक (160A-400A)	8,000 एकाइहरू	४-५ हप्ता	५ दिन
CBR भारी औद्योगिक (630A-800A)	3,000 एकाइहरू	४-५ हप्ता	७ दिन
अनुकूलन कन्फिगरेसनहरू (विशेष IΔn, वक्रहरू)	परियोजना आधार	५-६ हप्ता	२ हप्ता

इन्जिनियरिङ् र प्राविधिक टोली संरचना

विभाग	कर्मचारी	विशेषज्ञता	जिम्मेवारीहरू
आर एन्ड डी ईन्जिनियरिङ्	5 इन्जिनियरहरू	अवशिष्ट वर्तमान प्रविधि, चुम्बकीय सेन्सर डिजाइन, एम्बेडेड प्रणाली, पावर इलेक्ट्रोनिक्स	नयाँ CBR विकास, टाइप B/F/B+ नवाचार, प्याटेन्ट पोर्टफोलियो (40+ पेटेन्ट)
प्रक्रिया ईन्जिनियरिङ्	18 इन्जिनियरहरू	टोरोइडल ट्रान्सफर्मर निर्माण, बीएमसी मोल्डिंग, सटीक असेंबली, दुबला निर्माण	उत्पादन अनुकूलन, SOP कागजात, उपज सुधार (>99.5%)
परीक्षण र प्रमाणीकरण	15 इन्जिनियरहरू	उच्च-वर्तमान परीक्षण, अवशिष्ट वर्तमान सिमुलेशन, EMC, वातावरणीय परीक्षण	प्रकार परीक्षण समन्वय (IEC 60947-2 Annex B, IEC 61008/61009), असफलता विश्लेषण
आवेदन ईन्जिनियरिङ्	10 इन्जिनियरहरू	चयनात्मक समन्वय, पृथ्वी चुहावट सुरक्षा योजनाहरू, EV/नवीकरणीय अनुप्रयोगहरू	ग्राहक प्राविधिक समर्थन, भेदभाव अध्ययन, साइट कमीशन
गुणस्तर आश्वासन	30 प्राविधिक	ISO 9001, ISO 14001, सांख्यिकीय प्रक्रिया नियन्त्रण, मेट्रोलोजी प्रयोगशाला	आपूर्तिकर्ता लेखापरीक्षण, प्रक्रिया लेखापरीक्षण, सुधारात्मक कार्य, अंशांकन व्यवस्थापन

प्रमाणीकरण र अनुपालन दस्तावेज

प्रमाणीकरण	जारी गर्ने निकाय	स्कोप	वैधता
ISO 9001: 2015	ZHONGDA HUAYUAN	गुणस्तर व्यवस्थापन प्रणाली	वार्षिक निगरानी
IEC 60947-2 Annex B प्रकार परीक्षण	इन्टरटेक	CBR औद्योगिक प्रदर्शन	प्रति उत्पादन श्रृंखला
सीई मार्किंग	सूचित निकाय	EU बजार पहुँच	डिजाइन-निर्भर
CCC (चीन)	CQC	चिनियाँ अनिवार्य प्रमाणीकरण	५ वर्षको वैधता
CB योजना	IECEE	अन्तर्राष्ट्रिय प्रमाणीकरण	प्रति उत्पादन श्रृंखला

किन हाम्रो CBR निर्माण अलग खडा छ

हाम्रो उत्पादन सुविधा प्रतिनिधित्व गर्दछविशेषज्ञता को 40 वर्ष अवशिष्ट वर्तमान र पृथ्वी चुहावट संरक्षण टेक्नोलोजीमा, सीबीआरहरू प्रदान गर्दै जुन विश्वव्यापी मापदण्डहरू मार्फत:

Toroidal ट्रान्सफर्मर विशेषज्ञता: इन-हाउस न्यानोक्रिस्टलाइन कोर उत्पादन, सटीक घुमाउरो स्वचालन, र <±5% संवेदनशीलता शुद्धता सुनिश्चित गर्ने व्यापक CBCT परीक्षण

ठाडो एकीकरण: कोर सामाग्री प्रशोधन देखि अन्तिम विधानसभा सम्म, महत्वपूर्ण कम्पोनेन्टहरूमा पूर्ण नियन्त्रण (टोरोइडल ट्रान्सफर्मर, इलेक्ट्रोनिक ट्रिप इकाइहरू, मोल्ड केसहरू)

उन्नत परीक्षण पूर्वाधार: $3M+ एकीकृत CBR परीक्षण प्रणालीहरूमा लगानी गरिएको छ जुन एकसाथ ओभरकरेन्ट र अवशिष्ट वर्तमान प्रमाणीकरण, टाइप B DC संवेदनशीलता परीक्षण, र EMC अनुपालन गर्न सक्षम छ।

विश्वव्यापी प्रमाणीकरण रणनीति: बहु-मानक अनुपालनले 100+ देशहरूमा अनावश्यक परीक्षण बिना सिमलेस बजार प्रविष्टि सक्षम गर्दछ

प्राविधिक विशिष्टताहरू, चयनात्मक समन्वय अध्ययनहरू, टाइप बी अनुप्रयोग निर्देशन, वा कारखाना लेखा परीक्षण समयतालिकाका लागि, हाम्रो इन्जिनियरिङ टोलीले तपाईंको पृथ्वी चुहावट सुरक्षा वास्तुकलाले कर्मचारी सुरक्षा आवश्यकताहरू र परिचालन निरन्तरता उद्देश्यहरू दुवै पूरा गरेको सुनिश्चित गर्न प्रत्यक्ष परामर्श प्रदान गर्दछ।

CDADA चीनमा पृथ्वी चुहावट सर्किट ब्रेकर निर्माता र आपूर्तिकर्ता हो। हाम्रो कारखानाले लचिलो OEM/ODM समाधानहरू प्रदान गर्दै विद्युत प्रणाली, निर्माण स्वचालन, र औद्योगिक निर्माण जस्ता विविध उद्योगहरूलाई सेवा दिन्छ।
