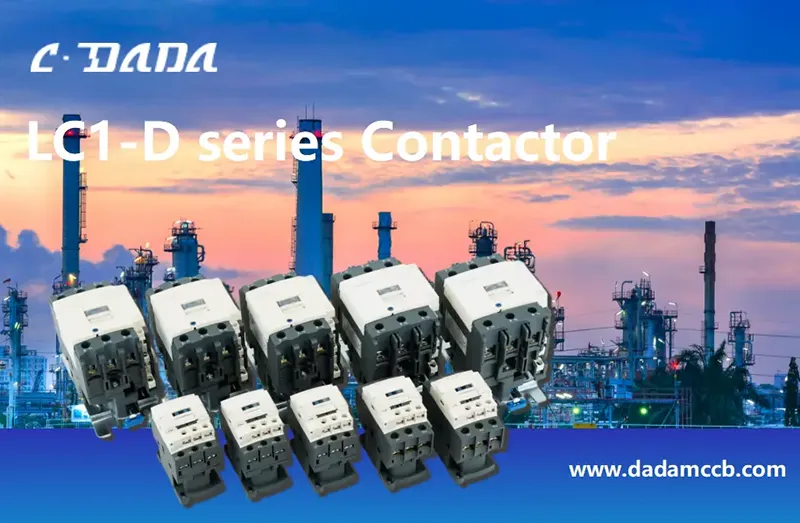

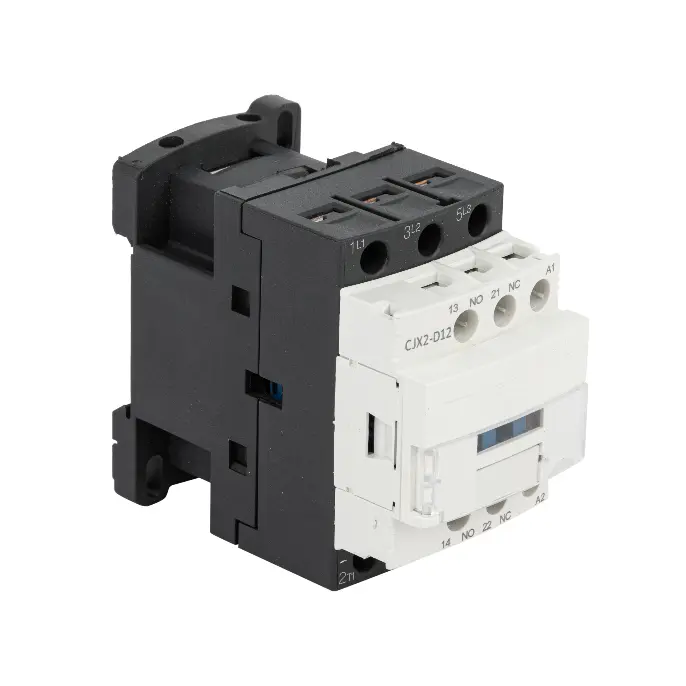

D सम्पर्ककर्ता
Model:LC1-D Series
Shanghai DADA इलेक्ट्रिक एक भरपर्दो निर्माता हो र हामीसँग हाम्रो आफ्नै ब्रान्डहरू छन्, CDADA। हाम्रो D सम्पर्ककर्ता (LC1-D श्रृंखला) IEC 60947-4-1 प्रमाणित, 3P/4P, 620A सम्म, AC-3/AC-4 मूल्याङ्कन गरिएको छ। चौडा कुंडल भोल्टेज विकल्प। हामी यो उत्पादन मोटर नियन्त्रण र औद्योगिक स्वचालन को लागी सिफारिस गर्छौं, उद्धरणको लागि हामीलाई सम्पर्क गर्नुहोस्।
IEC/EN 60947-4-1 मापदण्डहरू पूरा गर्न Shanghai DADA Electric CO., LTD द्वारा डिजाइन गरिएको CDADA LC1-D Series D Contactor को साथमा इन्जिनियरको भरपर्दो मोटर नियन्त्रण र पावर स्विचिङ उच्च प्रदर्शन भएको AC contactor। औद्योगिक, व्यावसायिक, र पूर्वाधार अनुप्रयोगहरूको लागि निर्मित, LC1-D श्रृंखलाले 9A देखि 95A (हेभी-ड्युटी भेरियन्टहरूमा 620A सम्म) र 3-पोल वा 4-पोल कन्फिगरेसनहरूलाई समर्थन गर्दछ र 3-फेज स्क्वायरल-केज मोटरहरूलाई 45-30, 45Vat 45Vat 45-3kW सम्मको रेट गरिएको धाराहरू समर्थन गर्दछ।
मानक 1NO + 1NC सहायक सम्पर्कहरूसँग सुसज्जित, यो पूर्ण मोटर सुरक्षाको लागि थर्मल ओभरलोड रिलेसँग सहज रूपमा एकीकृत हुन्छ। AC वा DC कोइल विकल्पहरू (24V–600V), AC-3 र AC-4 उपयोग कोटीहरू, र 690V इन्सुलेशनको लागि मूल्याङ्कन गरिएको बलियो डिजाइनको साथ, CDADA D सम्पर्ककर्ताले लगातार स्टार्ट-स्टप साइकलहरू, कन्वेयर प्रणालीहरू, पम्पहरू, कम्प्रेसरहरू, र HVAC एकाइको तापक्रम ० डिग्री सेल्सियससम्मको मागमा भरपर्दो प्रदर्शन प्रदान गर्दछ। र 2000m उचाइ।
प्रमुख विनिर्देशहरू
श्रृंखला: डी सम्पर्ककर्ता
ब्रान्ड: CDADA | निर्माता: शंघाई दादा इलेक्ट्रिक कं, लि
मानक: IEC/EN ६०९४७-४-१
प्रमाणीकरण: CE
पोलहरू: 3P वा 4P (चयन योग्य)
मूल्याङ्कन गरिएको परिचालन वर्तमान (AC-3): 9A - 95A (विस्तारित दायरामा 620A सम्म)
मोटर पावर नियन्त्रण (AC-3):
380/415V: 4kW - 45kW
660/690V: 45kW सम्म
उपयोग वर्गहरू: AC-3 (स्क्विरल-केज मोटर्स), AC-4 (प्लगिङ र इन्चिङ)
मूल्याङ्कन इन्सुलेशन भोल्टेज: 690V एसी
परिवेश तापमान: -5°C देखि +40°C
उचाई: ≤ 2000m
माउन्टिङ: ठाडो विमान ±5°, माउन्टिङ श्रेणी III
सहायक सम्पर्कहरू: 1NO + 1NC (सबै मोडेलहरूमा मानक)
कुण्डल विकल्प:
AC कोइल: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
DC Coils: 24V, 36V, 48V, 110V, 220V
प्राविधिक डाटा पाना
|
वस्तुहरू |
मोडेल |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
पोल |
३/४ |
३/४ |
३/४ |
३/४ |
३/४ |
||
|
सहायक सम्पर्क |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
मूल्याङ्कन गरिएको परम्परागत ताप वर्तमान (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
मूल्याङ्कन गरिएको परिचालन वर्तमान (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
मूल्याङ्कन इन्सुलेशन भोल्टेज (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
नियन्त्रित शक्ति ३-चरण केज मोटर (AC-3) |
kW |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
एसी कुण्डल (V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC कुण्डल(V) |
24,36,48,110,220 |
||||||
|
वस्तुहरू |
मोडेल |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
पोल |
३/४ |
३/४ |
३/४ |
३/४ |
३/४ |
||
|
सहायक सर्किट बिरालो: AC-15, Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
मूल्याङ्कन गरिएको परम्परागत ताप वर्तमान (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
मूल्याङ्कन गरिएको परिचालन वर्तमान (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
मूल्याङ्कन इन्सुलेशन भोल्टेज (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
नियन्त्रित शक्ति ३-चरण केज मोटर (AC-3) |
KW |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
एसी कुण्डल (V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC कुण्डल(V) |
24,36,48,110,220 |
||||||
|
वस्तुहरू |
मोडेल |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
पोल |
3 |
3 |
3 |
३/४ |
३/४ |
||||||||
|
मूल्याङ्कन गरिएको परम्परागत ताप वर्तमान (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
मूल्याङ्कन गरिएको परिचालन वर्तमान (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
मूल्याङ्कन इन्सुलेशन भोल्टेज (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
नियन्त्रित शक्ति ३-चरण केज मोटर (AC-3) |
kW |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
एसी कुण्डल (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||
|
वस्तुहरू |
मोडेल |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
पोल |
३/४ |
३/४ |
३/४ |
३/४ |
|||||||||
|
मूल्याङ्कन गरिएको परम्परागत ताप वर्तमान (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
मूल्याङ्कन गरिएको परिचालन वर्तमान (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
मूल्याङ्कन इन्सुलेशन भोल्टेज (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
नियन्त्रित 3-चरणको शक्ति केज मोटर (AC-3) |
kW |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
एसी कुण्डल (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||

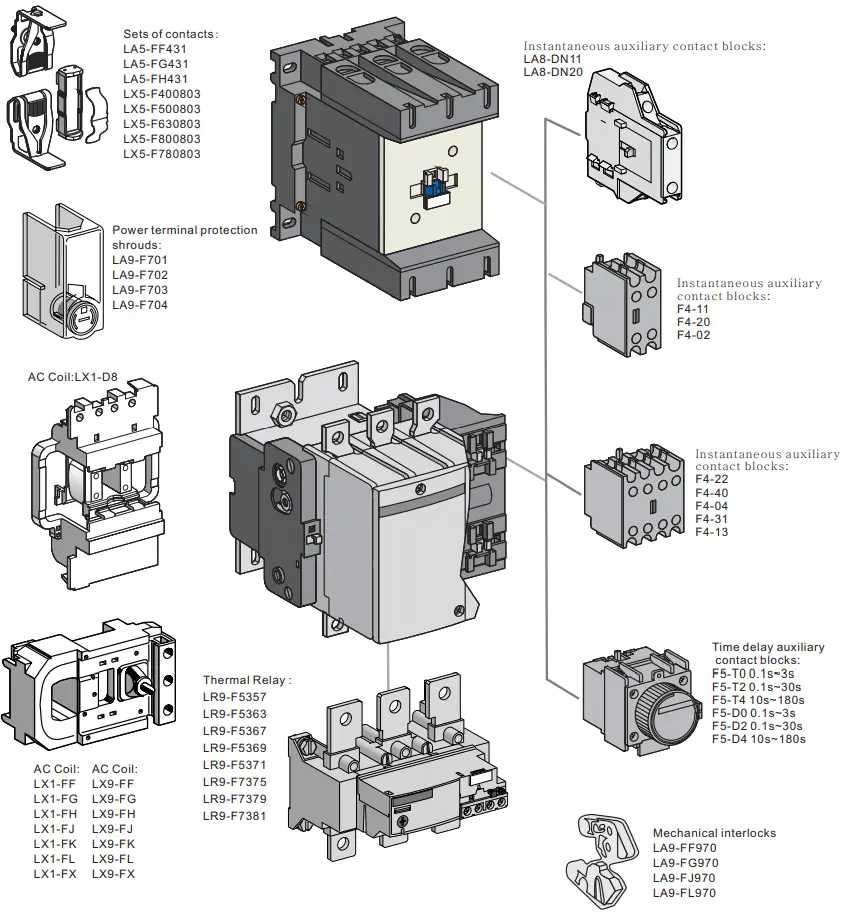

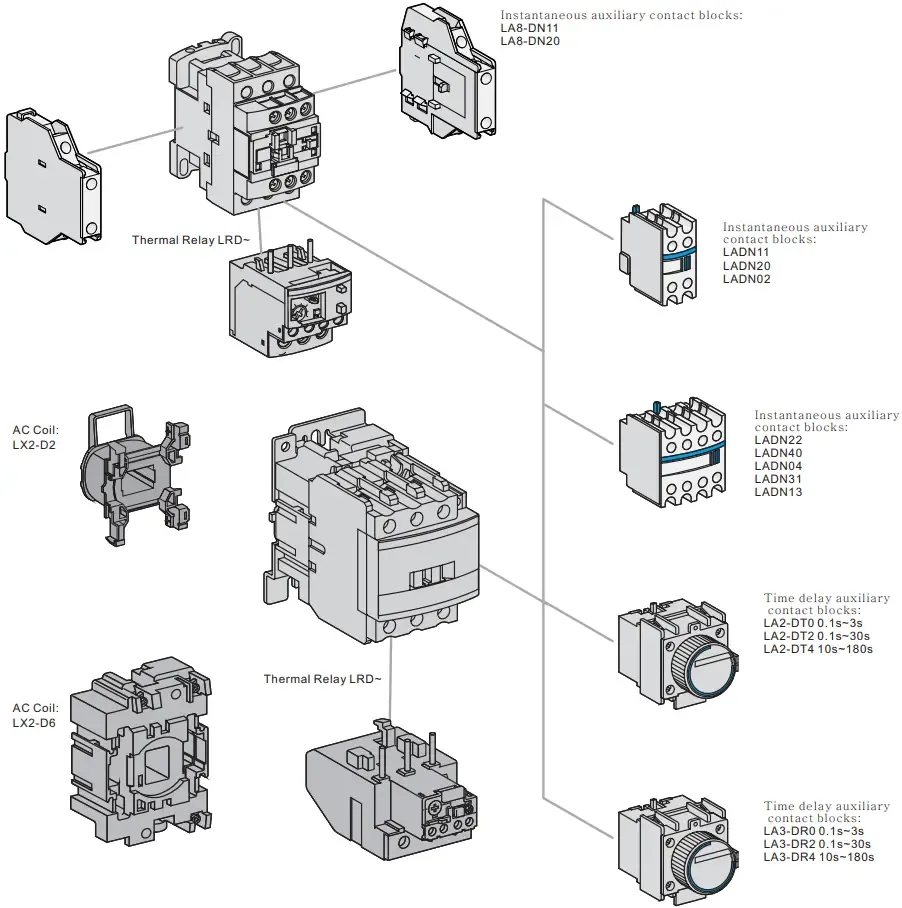

सामानहरू
किन CDADA D सम्पर्ककर्ता छनौट गर्नुहोस्?
★ साँचो IEC अनुपालन
IEC/EN 60947-4-1 मा डिजाइन र परीक्षण गरिएको — विश्वव्यापी स्वीकृति र अन्तरसञ्चालन सुनिश्चित गर्दै।★ पूर्ण मोटर नियन्त्रण समाधान
पूर्ण मोटर स्टार्टर एसेम्बलीहरूका लागि CDADA थर्मल ओभरलोड रिलेसँग जोड्नुहोस्—ओभरलोड + सर्ट-सर्किट + अलगाव।★ वाइड भोल्टेज लचिलोपन
13 AC र 5 DC कोइल भोल्टेजहरूबाट छनौट गर्नुहोस् — विश्वव्यापी परियोजनाहरू वा मिश्रित-भोल्टेज प्यानलहरूको लागि आदर्श।★ भारी शुल्कको लागि बलियो
AC-4 ड्युटी (बारम्बार रिभर्सिङ/प्लगिङ) लाई समर्थन गर्दछ — क्रेन, लिफ्ट र कन्भेयरहरूको लागि उपयुक्त।★ प्लग-एन्ड-प्ले एकीकरण
मानक 1NO+1NC सहायक सम्पर्कहरूले सजिलो इन्टरलकिङ, सिग्नलिङ, वा PLC प्रतिक्रिया सक्षम पार्छन्।★ औद्योगिक-ग्रेड विश्वसनीयता
उच्च बिजुली सहनशीलता, कम सम्पर्क प्रतिरोध, र स्थिर चाप दमनको लागि परीक्षण गरिएको - डाउनटाइम न्यूनतम गर्दै।★ हाम्रा मुख्य फाइदाहरू हुन्: 1) पूर्ण अन्तर्राष्ट्रिय प्रमाणपत्रहरू, 2) बलियो OEM/ODM क्षमता, 3) उच्च लागत-प्रदर्शन अनुपात, 4) भरपर्दो ठूला-स्तरीय उत्पादन क्षमता, 5) व्यापक निर्यात अनुभव।
★ हाम्रा उत्पादनहरू दक्षिणपूर्व एशिया, मध्य पूर्व, दक्षिण अमेरिका, अफ्रिका, युरोप, र CIS देशहरूमा बेल्ट र रोड बजारहरूमा बलियो फोकसका साथ सफलतापूर्वक निर्यात गरिन्छ।
सामान्य अनुप्रयोगहरू
मोटर स्टार्टरहरू: पम्पहरू, फ्यानहरू, कम्प्रेसरहरू, मिक्सरहरू
HVAC प्रणालीहरू: चिलर र ब्लोअर नियन्त्रण
औद्योगिक स्वचालन: कन्वेयर लाइनहरू, प्याकेजिङ्ग मिसिनहरू
भवन व्यवस्थापन: लिफ्ट नियन्त्रण, प्रकाश बैंकहरू
ऊर्जा र पानी: फोहोर पानी उपचार, सिंचाई प्रणाली
बारम्बार सोधिने प्रश्नहरू
Q1: "D Contactor" को अर्थ के हो?
A1: "D" ले यस मोड्युलर, मानकीकृत AC contactor प्लेटफर्मको लागि विश्वव्यापी रूपमा प्रयोग गरिएको श्रृंखला पदनाम (LC1-D) लाई जनाउँछ। यो प्राविधिक वर्गीकरण होइन - तर ओभरलोड रिले र मेकानिकल इन्टरलकहरू जस्ता सामानहरूसँग यसको अनुकूलताको लागि प्यानल निर्माणमा व्यापक रूपमा मान्यता प्राप्त छ।
Q2: AC-3 र AC-4 ड्युटीमा के भिन्नता छ?
A2:● AC-3: गिलहरी-पिंजरा मोटरहरू (जस्तै, पम्पहरू, फ्यानहरू) को सामान्य सुरु/रोक्नुहोस्। कम तनाव।
● AC-4: बारम्बार प्लगिङ, इन्चिङ, वा रिभर्सिङ (जस्तै, क्रेन, होइस्ट)। उच्च विद्युतीय तनाव → थप बलियो सम्पर्कहरू चाहिन्छ। → CDADA LC1-D लाई बहुमुखी बनाउँदै दुबैको लागि मूल्याङ्कन गरिएको छ।
Q3: के म यो कन्ट्याक्टर बिना ओभरलोड रिले प्रयोग गर्न सक्छु?
A3: मोटर लोडको लागि सिफारिस गरिएको छैन। कन्ट्याक्टरले पावर मात्र स्विच गर्छ - यसले ओभरलोडहरू विरुद्ध सुरक्षा गर्दैन। मोटर सुरक्षाको लागि सधैं थर्मल वा इलेक्ट्रोनिक ओभरलोड रिलेसँग जोड्नुहोस्।
Q4: के 4-पोल संस्करणहरू उपलब्ध छन्?
A4: हो! सबै LC1-D मोडेलहरूले 3P वा 4P कन्फिगरेसनहरूलाई समर्थन गर्दछ — तटस्थ-स्विचिंग अनुप्रयोगहरू वा 4-तार प्रणालीहरूको लागि आदर्श।
Q5: किन अन्य D-श्रृंखला सम्पर्ककर्ताहरू भन्दा CDADA छनौट गर्नुहोस्?
A5: CDADA प्रस्तावहरू:● परीक्षण रिपोर्टहरूसँग वास्तविक IEC 60947-4-1 अनुपालन
● फराकिलो कुण्डल भोल्टेज दायरा (निर्यातको लागि 415V, 480V, 600V सहित)
● चाँदी मिश्र धातु सम्पर्कहरू र चाप चुटहरू संग लगातार गुणस्तर
● OEM-अनुकूल मूल्य निर्धारण र छिटो नमूना टर्नअराउंड
● विश्वव्यापी प्रमाणीकरण (CE) र अंग्रेजी कागजातहरू
