6kA AC मिनिएचर सर्किट ब्रेकरले सर्किट सुरक्षालाई कसरी सुधार गर्छ?

सामग्रीको तालिका

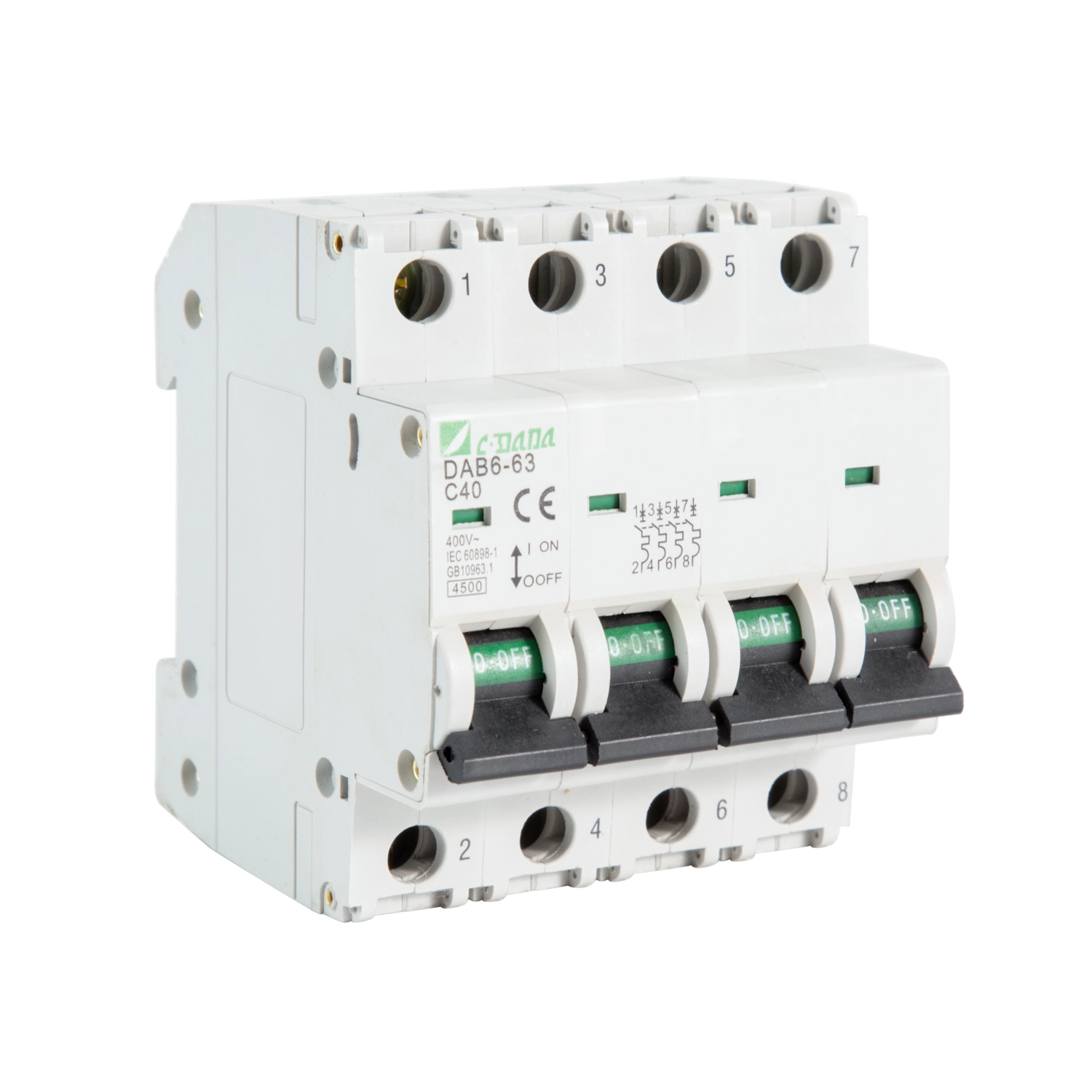

६kA AC लघु सर्किट ब्रेकर के हो?

एक लघु सर्किट ब्रेकर, सामान्यतया MCB भनिन्छ, एक सुरक्षात्मक स्विचिंग उपकरण हो जुन असामान्य वर्तमान अवस्थाहरू देखा पर्दा स्वचालित रूपमा विद्युतीय सर्किट विच्छेद गर्न डिजाइन गरिएको हो। परम्परागत फ्यूजको विपरीत, एक MCB लाई सामान्यतया त्रुटि खाली गरिसकेपछि रिसेट गर्न सकिन्छ, यसलाई बारम्बार सञ्चालन र मर्मतसम्भारको लागि सुविधाजनक बनाउँदै।

पद६kAलागू परीक्षण सर्तहरू अन्तर्गत ब्रेकरको मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ क्षमतालाई बुझाउँछ। साधारण सर्तहरूमा, एक 6kA MCB निर्दिष्ट आवश्यकताहरू पूरा हुँदा 6,000 एम्पीयर सम्मको सम्भावित सर्ट-सर्किट प्रवाहलाई सुरक्षित रूपमा अवरोध गर्न डिजाइन गरिएको छ।

IEC/EN 60898-1 को पालना गर्ने उत्पादनहरूले सामान्यतया मूल्याङ्कन गरिएको वर्तमान, मूल्याङ्कन गरिएको भोल्टेज, फ्रिक्वेन्सी, ब्रेकिङ क्षमता, र तत्काल ट्रिपिङ विशेषताहरू जस्ता मापदण्डहरू निर्दिष्ट गर्दछ। व्यावसायिक MCB दायराहरूले विभिन्न वर्तमान मूल्याङ्कनहरू र पोल कन्फिगरेसनहरूमा 6kA मूल्याङ्कनहरू प्रस्ताव गर्न सक्छन्।

६kA ब्रेकिङ क्षमता किन महत्त्वपूर्ण छ?

सर्ट सर्किटले धेरै छोटो अवधिमा धेरै उच्च प्रवाहहरू उत्पादन गर्न सक्छ। यदि सुरक्षात्मक यन्त्रले यसको स्थापना बिन्दुमा उपलब्ध गल्ती वर्तमानलाई सुरक्षित रूपमा अवरोध गर्न सक्दैन भने, परिणामहरूमा गम्भीर सम्पर्क क्षति, अत्यधिक गर्मी, उपकरण विफलता, वा खतरनाक बिजुली arcing समावेश हुन सक्छ।

त्यसकारण, ब्रेकिङ क्षमता मात्र चयन गरिनु हुँदैन किनभने 6kA सामान्यतया उपलब्ध स्पेसिफिकेशन हो। स्थापना बिन्दुमा सम्भावित सर्ट-सर्किट वर्तमान मूल्याङ्कन गरिनु पर्छ, र चयन गरिएको ब्रेकरसँग त्यो प्रणालीको लागि पर्याप्त अवरोध क्षमता हुनुपर्दछ।

निर्माता विनिर्देशहरूले 6kA MCB हरू सामान्य 230V र 400V AC वितरण प्रणालीहरू सहित हालको मूल्याङ्कन र भोल्टेज कन्फिगरेसनहरूको दायराका लागि उपलब्ध छन् भनी चित्रण गर्दछ।

AC मिनिएचर सर्किट ब्रेकरले सर्किटलाई कसरी सुरक्षित गर्छ?

एक सामान्य MCB थर्मल र चुम्बकीय सुरक्षा संयन्त्र संयोजन गर्दछ। यी दुई प्रकार्यहरूले विभिन्न विद्युतीय समस्याहरूलाई सम्बोधन गर्दछ।

1. थर्मल संरक्षण:एक निरन्तर ओभरलोडले द्विधातु तत्वलाई तताउँछ। जब तापमान अपरेटिङ थ्रेसहोल्डमा पुग्छ, मेकानिज्म रिलीज हुन्छ र सर्किट खोल्छ।
2. चुम्बकीय सुरक्षा:एक उच्च सर्ट-सर्किट वर्तमानले एक बलियो चुम्बकीय प्रभाव सिर्जना गर्दछ जसले तात्कालिक यात्रा संयन्त्रलाई सक्रिय गर्दछ, सर्किटलाई द्रुत रूपमा विच्छेद गर्दछ।
3. म्यानुअल स्विचिङ:MCB लाई सामान्यतया मर्मत वा स्थापना कार्यको समयमा सर्किट अलगावको लागि म्यानुअल रूपमा स्विच गर्न सकिन्छ।

यो संयोजनले MCB लाई सर्किटहरूको लागि उपयुक्त बनाउँछ जहाँ लामो-अवधिको ओभरलोडहरू र अचानक सर्ट-सर्किट गल्तीहरूलाई सम्बोधन गर्न आवश्यक छ। आधुनिक MCB उत्पादन दायराहरू सामान्यतया थर्मल र चुम्बकीय रिलीजहरू संयोजन गर्दछ र उद्देश्य लोडको आधारमा B, C, वा D विशेषताहरू प्रदान गर्न सक्छ।

कुन प्राविधिक प्यारामिटरहरू खरीददारहरूले जाँच गर्नुपर्छ?

खरीददारहरू प्रायः हालको मूल्याङ्कन र मूल्यमा फोकस गर्छन् जबकि अन्य प्यारामिटरहरूलाई बेवास्ता गर्छन्। विश्वसनीय परियोजना विशिष्टताको लागि, निम्न विशेषताहरू सँगै जाँच गर्नुपर्छ।

स्थापित निर्माताहरूबाट उत्पादन कागजातहरूले सामान्यतया यी प्यारामिटरहरूलाई पृथक स्पेसिफिकेशनको रूपमा तोड्ने क्षमतालाई व्यवहार गर्नुको सट्टा सँगै प्रदान गर्दछ।

B, C, र D ट्रिप कर्भले चयनलाई कसरी असर गर्छ?

MCB निर्दिष्ट गर्दा यात्रा कर्भ सबैभन्दा महत्त्वपूर्ण निर्णयहरू मध्ये एक हो। पत्रले अनुमानित दायरा वर्णन गर्दछ जसमा चुम्बकीय तात्कालिक रिलीज ब्रेकरको मूल्याङ्कन गरिएको वर्तमानको सापेक्ष सञ्चालन गर्दछ।

यी दायराहरू सामान्यतया IEC 60898-1 MCB विशेषताहरूसँग सम्बन्धित छन्।

उदाहरणका लागि, यदि कुनै मोटरले आफ्नो सामान्य अपरेटिङ करेन्टभन्दा धेरै गुणा बढी अस्थायी स्टार्टिङ करेन्ट उत्पादन गर्छ भने, स्टार्टअपको क्रममा अत्यधिक संवेदनशील वक्र अनावश्यक रूपमा ट्रिप हुन सक्छ। उपकरण र पूर्ण सर्किट डिजाइनमा निर्भर गर्दै, C-वक्र वा D-कर्भ उपकरण अधिक उपयुक्त हुन सक्छ।

६kA AC मिनिएचर सर्किट ब्रेकरहरू सामान्यतया कहाँ प्रयोग गरिन्छ?

६kA AC मिनिएचर सर्किट ब्रेकर धेरै कम-भोल्टेज अनुप्रयोगहरूको लागि उपयुक्त हुन सक्छ जब वास्तविक त्रुटि स्तर, भोल्टेज, वर्तमान, र स्थापना आवश्यकताहरू यन्त्रको विशिष्टताहरू भित्र पर्दछन्।

• आवासीय वितरण:प्रकाश सर्किट, सकेट सर्किट, घरेलू उपकरण, र शाखा सर्किट।
• व्यापारिक भवनहरु:कार्यालय वितरण बोर्ड, प्रकाश प्रणाली, खुद्रा सुविधा, र साना उपकरण सर्किट।
• औद्योगिक नियन्त्रण प्यानल:सहायक सर्किट, नियन्त्रण उपकरण, साना मोटर्स, र अन्य उपयुक्त कम भोल्टेज लोड।
• निर्माण सेवाहरू:HVAC-सम्बन्धित सहायक सर्किटहरू, पम्पहरू, प्रकाश, र सामान्य पावर वितरण जहाँ निर्दिष्टीकरणहरू उपयुक्त छन्।
• विद्युत वितरण क्याबिनेट:शाखा-सर्किट संरक्षण र मोड्युलर वितरण प्रणाली।

वास्तविक अनुप्रयोग सधैं निर्माताको उत्पादन कागजात र स्थापनाको आवश्यकताहरू विरुद्ध प्रमाणित गरिनुपर्छ। 6kA रेटिङलाई हरेक विद्युतीय वातावरणको लागि उपयुक्त मान्नु हुँदैन।

के समस्याहरू सही MCB मद्दत रोक्न सक्छ?

सबैभन्दा ठूलो खरिद चिन्ताहरू मध्ये एक ब्रेकरले काम गर्छ कि गर्दैन भन्ने मात्र होइन, तर यो चयन गरिएका सर्तहरूमा निरन्तर रूपमा प्रदर्शन गर्छ कि गर्दैन।

1. लगातार ओभरलोड

धेरै लामो समयको लागि अत्यधिक प्रवाह बोक्ने सर्किटले कन्डक्टर तताउने र समयअघि उपकरण बिग्रन सक्छ। थर्मल रिलीज निरन्तर ओभरलोड अवस्थाहरूमा प्रतिक्रिया दिन डिजाइन गरिएको हो।

2. सर्ट-सर्किट क्षति

उपयुक्त ब्रेकिङ क्षमताले MCB लाई यन्त्रको तोकिएको अवरोध क्षमता नाघी अत्यधिक गल्ती प्रवाह रोक्न अनुमति दिन्छ।

3. उपद्रव ट्रिपिङ

एउटा अनुपयुक्त यात्रा वक्रले उपकरण सुरु गर्दा अनावश्यक अवरोधहरू निम्त्याउन सक्छ। लोडसँग मिल्दो B, C, वा D विशेषताहरूले यो समस्यालाई सम्बोधन गर्न मद्दत गर्दछ।

4. कठिन मर्मतसम्भार

एक मोड्युलर MCB ले सुविधाजनक म्यानुअल अलगाव प्रदान गर्न सक्छ, इलेक्ट्रीशियनहरूलाई सम्पूर्ण वितरण प्रणाली बन्द नगरी व्यक्तिगत सर्किटहरू पहिचान गर्न र काम गर्न मद्दत गर्दछ।

5. खरीद अनिश्चितता

B2B परियोजनाहरूमा, अपूर्ण प्राविधिक विशिष्टताहरूले गलत उत्पादनहरू, ढिलाइ अनुमोदनहरू, वा प्रतिस्थापन लागतहरू निम्त्याउन सक्छ। स्पष्ट उत्पादन डाटाशीट र परिभाषित प्राविधिक प्यारामिटरहरूले यी जोखिमहरू कम गर्दछ।

कसरी खरीददारहरूले उपयुक्त 6kA MCB चयन गर्न सक्छन्?

एक व्यावहारिक चयन प्रक्रिया धेरै चरणहरूमा विभाजित गर्न सकिन्छ। यसले इन्जिनियरहरू र खरिद टोलीहरूलाई क्याटलग शीर्षकबाट मात्र उत्पादन छनौट गर्नबाट जोगिन मद्दत गर्छ।

1. प्रणाली भोल्टेज निर्धारण गर्नुहोस्।
   नाममात्र एसी भोल्टेज र अनुप्रयोग एकल-चरण वा तीन-चरण हो कि भनेर पुष्टि गर्नुहोस्।
2. हालको डिजाइन गणना वा पुष्टि गर्नुहोस्।
   MCB को मूल्याङ्कन गरिएको प्रवाह अपेक्षित सर्किट लोड र कन्डक्टरको स्वीकार्य वर्तमान संग समन्वय हुनुपर्छ।
3. सम्भावित सर्ट-सर्किट वर्तमान निर्धारण गर्नुहोस्।
   स्थापना बिन्दुमा उपलब्ध त्रुटि वर्तमान जाँच गर्नुहोस् र चयन गरिएको 6kA ब्रेकिङ क्षमता पर्याप्त छ भनेर पुष्टि गर्नुहोस्।
4. लोड इनरश मूल्याङ्कन गर्नुहोस्।
   सर्किटमा मोटरहरू, ट्रान्सफर्मरहरू, क्याप्यासिटिभ उपकरणहरू, स्विचिङ पावर आपूर्तिहरू, वा महत्त्वपूर्ण स्टार्टअप करन्ट उत्पादन गर्ने अन्य भारहरू समावेश छन् कि छैनन् भनी पहिचान गर्नुहोस्।
5. उपयुक्त यात्रा वक्र चयन गर्नुहोस्।
   सबैभन्दा सामान्य विकल्प चयन गर्नुको सट्टा वास्तविक लोड र सुरक्षा आवश्यकताहरूमा आधारित B, C, वा D छनौट गर्नुहोस्।
6. पोल कन्फिगरेसन छान्नुहोस्।
   परियोजनालाई 1P, 1P+N, 2P, 3P, 3P+N, वा उत्पादन श्रृंखला द्वारा समर्थित अन्य कन्फिगरेसन आवश्यक छ कि छैन भनेर पुष्टि गर्नुहोस्।
7. मानक र कागजातहरू प्रमाणित गर्नुहोस्।
   लागू हुने डाटाशीट, परीक्षण जानकारी, प्रमाणपत्रहरू, आयामी रेखाचित्रहरू, र स्थापना निर्देशनहरू अनुरोध गर्नुहोस्।
8. प्यानल अनुकूलता जाँच गर्नुहोस्।
   DIN-रेल आयामहरू, टर्मिनल व्यवस्था, कन्डक्टर दायरा, सामानहरू, र उपलब्ध स्थापना ठाउँ प्रमाणित गर्नुहोस्।

बेवास्ता गर्न सामान्य चयन गल्तीहरू

आधारभूत विनिर्देशहरू सही देखा पर्दा पनि, धेरै गल्तीहरूले स्थापना पछि समस्याहरू सिर्जना गर्न सक्छन्।

मूल्याङ्कन गरिएको वर्तमान, कन्डक्टर क्षमता, यात्रा विशेषता, र त्रुटि स्तर बीचको सही समन्वय विश्वसनीय MCB चयनको लागि केन्द्रीय छ।

किन एक अनुभवी MCB निर्माता संग काम?

ठूलो मात्राको खरीद, OEM परियोजनाहरू, वितरण साझेदारी, र विद्युतीय प्यानल निर्माणको लागि, उत्पादनको गुणस्तर मात्र एक विचार हो। क्रेताहरूलाई निरन्तर विनिर्देशहरू, स्थिर उत्पादन, उत्तरदायी प्राविधिक सञ्चार, र परियोजना अनुमोदन समर्थन गर्ने कागजातहरू पनि चाहिन्छ।

सांघाई डाडा इलेक्ट्रिक कं, लिमिटेडलघु सर्किट ब्रेकर समाधान र सम्बन्धित कम भोल्टेज विद्युतीय सुरक्षा उत्पादनहरू खोज्ने ग्राहकहरूको लागि निर्माण साझेदारको रूपमा मान्न सकिन्छ। B2B खरीददारहरूका लागि, सबैभन्दा उपयोगी आपूर्तिकर्ता मूल्याङ्कनले मात्र मार्केटिङ दावीहरूको सट्टा मापनयोग्य प्राविधिक जानकारीमा ध्यान केन्द्रित गर्नुपर्छ।

• उत्पादन विनिर्देशहरू र प्राविधिक मापदण्डहरू खाली गर्नुहोस्
• परिभाषित रेटेड वर्तमान र भोल्टेज दायरा
• उपलब्ध ब्रेकिंग क्षमता विकल्पहरू
• विभिन्न लोड अवस्थाहरूको लागि यात्रा-वक्र जानकारी
• उत्पादन रेखाचित्र र स्थापना जानकारी
• लागू प्रमाणीकरण र अनुपालन कागजात
• स्थिर उत्पादन र गुणस्तर नियन्त्रण प्रक्रियाहरू
• परियोजना-विशेष आवश्यकताहरूको लागि प्राविधिक संचार
• OEM/ODM समर्थन जहाँ लागू हुन्छ

आयातकर्ताहरू र विद्युतीय वितरकहरूका लागि, यी कारकहरू विशेष गरी महत्त्वपूर्ण हुन सक्छन् जब उत्पादनहरू विभिन्न वितरण प्रणालीहरूमा एकीकृत गर्न वा धेरै बजारहरूमा बेच्न आवश्यक हुन्छ।
