मोल्डेड केस सर्किट ब्रेकरहरूको लागि व्यावहारिक गाइड

2026-08-25 0 मलाई एउटा सन्देश छोड्नुहोस्

MCCB भनेको के हो?

एक MCCB -मोल्डेड केस सर्किट ब्रेकर— एक कम भोल्टेज सुरक्षात्मक उपकरण हो जसले ओभरलोड वा सर्ट-सर्किट अवस्थाहरू पत्ता लगाउँदा स्वचालित रूपमा सर्किट विच्छेद गर्दछ। फ्यूजको विपरीत, यो रिसेट गर्न सकिन्छ र यात्रा पछि पुन: प्रयोग गर्न सकिन्छ। मोल्ड गरिएको केस भित्र, थर्मल-चुम्बकीय यात्रा संयन्त्रले दुई कार्यहरू ह्यान्डल गर्दछ: एक थर्मल तत्वले निरन्तर ओभरलोडलाई प्रतिक्रिया दिन्छ, जबकि चुम्बकीय तत्वले छोटो-सर्किट गल्तीहरूमा तुरुन्तै प्रतिक्रिया गर्दछ। परिणाम भनेको सुरक्षा हो जुन वास्तविक विद्युतीय भारहरूले व्यवहार गर्ने तरिकासँग मेल खान्छ।

MCCB कहिले छनौट गर्ने: मुख्य आगमन फिडरहरू, तीन-चरण वितरण प्यानलहरू, ठूला मोटर सर्किटहरू, वा कुनै पनि बिन्दु जहाँ सम्भावित सर्ट-सर्किट प्रवाहले MCB ले अवरोध गर्न सक्ने भन्दा बढी हुन्छ।

जब एक MCB पर्याप्त हुन्छ: मामूली भार र कम गल्ती स्तरहरू - आवासीय बोर्डहरू, प्रकाश र सकेट सर्किटहरूका साथ अन्तिम उप-सर्किटहरू।

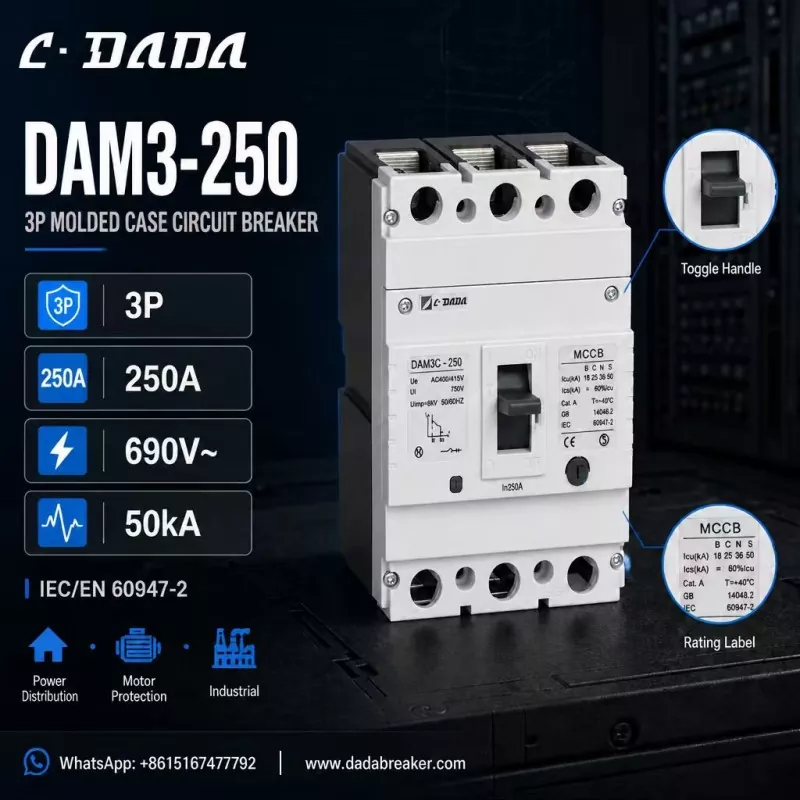

250A three-pole MCCB

सही MCCB कसरी चयन गर्ने

मूल्याङ्कन गरिएको वर्तमान (मा)

1. - निरन्तर लोड मिलाउनुहोस्, र मोटरहरूको करेन्ट सुरु गर्न हेडरूमलाई अनुमति दिनुहोस्।

ब्रेकिङ क्षमता (आईसीयू / आईसीएस)

2. — स्थापना बिन्दुमा सम्भावित सर्ट-सर्किट वर्तमान भन्दा उच्च हुनुपर्छ। गल्ती स्तर जति उच्च हुन्छ, तपाईलाई आवश्यक पर्ने Icu जति उच्च हुन्छ।

पोलहरू

3. — 3P तीन-चरण प्रणालीहरूको लागि, 4P जहाँ तटस्थलाई पनि विच्छेदन आवश्यक पर्दछ।

भोल्टेज मूल्याङ्कन

4. — प्रणाली विरुद्ध मूल्याङ्कन गरिएको परिचालन भोल्टेज (Ue), इन्सुलेशन भोल्टेज (Ui) र आवेग प्रतिरोध (Uimp) जाँच गर्नुहोस्।

मानक र प्रमाणीकरण

5. — IEC/EN 60947-2 अनुपालन र CE मार्किङ अन्तर्राष्ट्रिय परियोजनाहरूको लागि आधारभूत हो।

आवेदन

6. - मोटर सुरक्षा, पावर वितरण र औद्योगिक स्थापनाहरू फरक फ्रेम मूल्याङ्कन र यात्रा विशेषताहरू आवश्यक हुन सक्छ।

राम्रोसँग निर्दिष्ट 250A MCCB कस्तो देखिन्छ:

यो कंक्रीट बनाउनको लागि, C·DADA इलेक्ट्रिकबाट DAM3-250 लाई विचार गर्नुहोस् - एक 250A तीन-ध्रुव MCCB जसले यस वर्गको उपकरणमा के खोज्ने भनेर चित्रण गर्छ:

3P कन्फिगरेसन

● 250A मूल्याङ्कन गरिएको वर्तमान (इन), तीन-चरण वितरण बोर्डहरूको लागि उपयुक्त

भोल्टेज मूल्याङ्कन:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

ब्रेकिङ क्षमता 50kA सम्म

● — B / C / N / S भेरियन्टहरूमा 18 / 25 / 36 / 50 kA को Icu, त्यसैले स्थापनाकर्ताहरूले नेटवर्कको विभिन्न बिन्दुहरूमा त्रुटि स्तरहरू मिलाउन सक्छन्।

IEC/EN 60947-2 र GB 14048.2 अनुपालन

● देखिने अपरेटिङ स्थितिको लागि स्पष्ट ON/OFF टगल ह्यान्डलको साथ CE चिन्ह लगाइयो

● पावर वितरण, मोटर सुरक्षा र औद्योगिक अनुप्रयोगहरूको लागि निर्मित

यस स्पेसिफिकेशनको पछाडि तर्क: 250A, 50kA क्लास ब्रेकिङ क्षमता भएको 3-पोल फ्रेमले प्यानल निर्माणकर्ता र ठेकेदारको आवश्यकतालाई समेट्छ — मुख्य वितरण बोर्डदेखि मोटर फिडर सर्किटसम्म — जबकि धेरै Icu भेरियन्टहरूले तपाईंलाई वास्तविक त्रुटि स्तरहरू विरुद्ध सही आकारको लागत दिन्छ।

चयन सिफारिस

● कम गल्ती स्तरहरू सहित ~125A सम्मको अन्तिम सर्किटहरूको लागि, एक MCB किफायती विकल्प हो।

● मुख्य वितरण, मोटर सुरक्षा र औद्योगिक स्विचगियरको लागि, स्थापनाको सम्भावित सर्ट-सर्किट वर्तमान भन्दा बढी ब्रेकिङ क्षमता भएको MCCB छान्नुहोस्।

● शङ्का हुँदा, ब्रेकिङ क्षमतामा एक वर्गको आकार दिनुहोस्: लागत भिन्नता सानो छ, जबकि संरक्षण मार्जिन सानो गल्ती र ठूलो आउटेज बीचको भिन्नता हुन सक्छ।

बारम्बार सोधिने प्रश्नहरू

प्रश्न: MCCB भनेको के हो?

A: एमोल्डेड केस सर्किट ब्रेकरएक रिसेट गर्न मिल्ने कम भोल्टेज सुरक्षात्मक उपकरण हो जसले ओभरलोड वा सर्ट-सर्किटमा सर्किट विच्छेद गर्दछ, लघु सर्किट ब्रेकर भन्दा उच्च प्रवाह र गल्ती स्तरहरूको लागि डिजाइन गरिएको।

प्रश्न: MCCB मा Icu को अर्थ के हो?

A: Icu अन्तिम सर्ट-सर्किट ब्रेकिङ क्षमता हो — ब्रेकरले अवरोध गर्न सक्ने अधिकतम त्रुटि वर्तमान। Ics सेवा तोड्ने क्षमता हो, स्तर यो बारम्बार अवरोध गर्न सक्छ र सञ्चालन रहन्छ।

प्रश्न: म कसरी मेरो MCCB को लागि ब्रेकिङ क्षमता छनोट गर्छु?

A: स्थापना बिन्दुमा सम्भावित सर्ट-सर्किट वर्तमान भन्दा उच्च Icu रेटिङ छनौट गर्नुहोस्। उच्च ट्रान्सफर्मर क्षमता वा लामो औद्योगिक फिडर भएका वितरण बोर्डहरूलाई सामान्यतया 36–50kA वर्गका यन्त्रहरू चाहिन्छ।

प्रश्न: DAM3-250 MCCB के हो?

A: DAM3-250 C·DADA इलेक्ट्रिकबाट 250A थ्री-पोल मोल्डेड केस सर्किट ब्रेकर हो, 50kA सम्मको ब्रेकिङ क्षमताको साथ 690V सम्म मूल्याङ्कन गरिएको, बिजुली वितरण, मोटर सुरक्षा र औद्योगिक अनुप्रयोगहरूको लागि।
