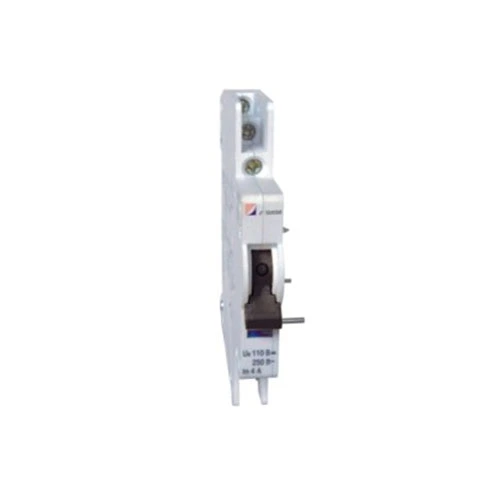

MCB अलार्म र सहायक सम्पर्क
Model:DAB7-FL
DAB7-63 ब्रेकरहरूको लागि CDADA MCB अलार्म र सहायक सम्पर्क-डुअल-फंक्शन मोड्युल किन्नुहोस्। एउटा कम्प्याक्ट एकाइमा २ स्थानान्तरण सम्पर्कहरू (सहायक + अलार्म) जोड्छ। टाढाको स्थिति निगरानी र प्यानलहरूमा त्रुटि संकेतको लागि आदर्श। सजिलो बायाँ-साइड स्न्याप-अन स्थापना। प्रत्यक्ष कारखानाको रूपमा, OEM / थोक मूल्य उपलब्ध छ।
CDADA 40+ वर्षको अनुभवको साथ एक निर्माता र आपूर्तिकर्ता हो, हामीले धेरै धेरै परियोजनाहरू देखेका छौं जहाँ प्यानल अपरेटरहरूले ट्रिप ब्रेकर छुटेका छन् — ढिलो नभएसम्म। त्यसैले हामीले CDADA MCB अलार्म र सहायक सम्पर्क (DAB7-FL) डिजाइन गरेका छौं: एउटा स्मार्ट, स्पेस-सेभिङ समाधान जसले तपाईंलाई एउटा मोड्युलमा दुईवटा महत्वपूर्ण संकेतहरू दिन्छ—ब्रेकर स्थिति (ON/OFF) र यात्रा कारण (ओभरलोड/सर्ट-सर्किट)।
हाम्रो सल्लाह: यदि तपाइँको नियन्त्रण प्रणालीले म्यानुअल अफ र एक गल्ती यात्रा बीच भेद गर्न आवश्यक छ भने, यो तपाइँले निर्दिष्ट गर्नु पर्ने सहायक हो। मानक सहायक सम्पर्कहरूले मात्र फरक बताउन सक्दैन - तर हाम्रो सक्छ।
दोहोरो प्रकार्य डिजाइन: एक मोड्युल, दुई संकेत
CDADA MCB अलार्म र सहायक सम्पर्कले चतुर मेकानिकल चयनकर्तासँग दुईवटा स्वतन्त्र स्थानान्तरण सम्पर्कहरू समावेश गर्दछ:
★ "A" मा पहेँलो सूचक: दुबै सम्पर्कहरूले सहायक सम्पर्कको रूपमा काम गर्छन् → सिग्नल MCB ON/OFF स्थिति
★ "AL" मा पहेंलो सूचक:
★ बायाँ सम्पर्क = सहायक (अन/अफ स्थिति)
★ दायाँ सम्पर्क = अलार्म (गल्तीको कारण MCB यात्रा गर्दा मात्र सक्रिय हुन्छ)
★ यसको मतलब तपाईं तार गर्न सक्नुहुन्छ:
★ "पावर अन" देखाउनको लागि हरियो बत्ती
★ "गल्ती अलार्म" ट्रिगर गर्न रातो बत्ती वा PLC इनपुट
★ सबै तपाईको DAB7-63 MCB मा एकल एड-अन मोड्युलबाट।
प्राविधिक विनिर्देशहरू
|
प्यारामिटर |
मूल्य |
|
मिल्दो MCB |
CDADA DAB7-63 श्रृंखला मात्र (1P–4P) |
|
सम्पर्क प्रकार |
परिवर्तन-ओभर (स्थानान्तरण) सम्पर्कहरूको 2 समूह |
|
विद्युतीय मूल्याङ्कन |
|
|
|
• AC-12: 230V AC, 2A |
|
|
• AC-15: 230V AC, 1A |
|
|
• DC-12: 11 0V DC, 0.5A |
|
माउन्टिङ स्थिति |
MCB को बायाँ छेउ |
|
स्थापना |
डबल पक्षीय टेप + वैकल्पिक DIN रेल क्लिप संग सुरक्षित |
|
मेकानिकल लिङ्क |
प्रत्यक्ष ड्राइभ शाफ्ट युग्मन - कुनै बाह्य लीभर आवश्यक छैन |
महत्त्वपूर्ण: यो सहायक उपकरण स्ट्यान्डअलोन प्रयोग गर्न सकिँदैन - यो सीधा DAB7-63 MCB मा माउन्ट हुनुपर्छ।
स्थापना गाइड (हाम्रा फिल्ड इन्जिनियरहरूबाट)
★ सुरक्षित, भरपर्दो सञ्चालनका लागि यी चरणहरू पालना गर्नुहोस्:
★ स्थापना गर्नु अघि सर्किटको पावर अफ गर्नुहोस्।
★ DAB7-FL मोड्युललाई DAB7-63 MCB को बायाँ छेउमा स्लाइड गर्नुहोस् जबसम्म यसले क्लिक गर्दैन।
★ समावेश गरिएको दोहोरो पक्षीय टेप (कम्पन प्रतिरोधको लागि) संग सुरक्षित गर्नुहोस्।
★ 4 टर्मिनलहरूमा तारहरू जडान गर्नुहोस् (2 प्रति सम्पर्क समूह):
★ सहायकको लागि बायाँ जोडी प्रयोग गर्नुहोस् (स्थिति)
★ अलार्मको लागि दायाँ जोडी प्रयोग गर्नुहोस् (यात्रा पत्ता लगाउने)
★ यदि तपाईलाई त्रुटि अलार्म कार्यक्षमता चाहिन्छ भने पहेंलो चयनकर्तालाई "AL" मा सेट गर्नुहोस्।
★ परीक्षण: मैन्युअल रूपमा MCB यात्रा गर्नुहोस् - केवल अलार्म सम्पर्क त्रुटि यात्राको समयमा स्थिति परिवर्तन गर्नुपर्छ।
★ प्रो टिप: आफ्नो तारहरूलाई स्पष्ट रूपमा लेबल गर्नुहोस्! धेरै प्राविधिकहरूले कमिसन गर्दा सहायक बनाम अलार्म संकेतहरू भ्रमित गर्छन्।
तपाईंले मानक सहायक सम्पर्कको सट्टा यो कहिले प्रयोग गर्नुपर्छ?
|
परिदृश्य |
मानक सहायक |
CDADA अलार्म + सहायक |
|
MCB ON/OFF छ भने जान्न आवश्यक छ |
✅ हो |
✅ हो |
|
यो किन ट्रिप भयो भनेर जान्न आवश्यक छ (गल्ती बनाम म्यानुअल बन्द) |
❌ होइन |
✅ हो |
|
टाढाको SCADA/PLC निगरानीको साथ प्यानल |
सीमित जानकारी |
पूर्ण निदान क्षमता |
|
फायर अलार्म वा सुरक्षा इन्टरलक सर्किटहरू |
पर्याप्त छैन |
कोड आवश्यकताहरू पूरा गर्दछ |
सामान्य अनुप्रयोगहरू:
★ डाटा केन्द्र PDU निगरानी
★ सौर्य कम्बाइनर बक्सहरू
★ औद्योगिक नियन्त्रण प्यानल
★ भवन व्यवस्थापन प्रणाली (BMS)
★ लिफ्ट वा HVAC सुरक्षा सर्किटहरू
बारम्बार सोधिने प्रश्नहरू
Q1: के म यसलाई गैर-CDADA MCBs मा प्रयोग गर्न सक्छु?
A1: होइन। DAB7-FL मेकानिकली र आयामी रूपमा CDADA DAB7-63 ब्रेकरहरूको लागि मात्र डिजाइन गरिएको हो। यो Schneider, ABB, वा Siemens MCBs मा फिट हुने छैन।
Q2: अलार्म सम्पर्कले वास्तवमा कसरी काम गर्छ?
A2: MCB भित्र, थर्मल/चुम्बकीय गल्ती यात्रा बनाम म्यानुअल स्विच-अफको समयमा ट्रिप लच मेकानिज्म फरक तरिकाले सर्छ। DAB7-FL ले यो मेकानिकल भिन्नता पत्ता लगाउँछ र वास्तविक गल्तीहरूमा मात्र अलार्म सम्पर्क सक्रिय गर्दछ।
Q3: के मलाई दुबै सम्पर्कहरू वायर्ड चाहिन्छ?
A3: जरूरी छैन। तपाइँ केवल सहायक, केवल अलार्म, वा दुबै प्रयोग गर्न सक्नुहुन्छ - तपाइँको नियन्त्रण तर्कमा निर्भर गर्दछ। मोड्युलले तपाईंलाई लचिलोपन दिन्छ।
Q4: के यो DC सौर्य अनुप्रयोगहरूको लागि उपयुक्त छ?
A4: हो! 110V/0.5A को DC-12 रेटिङको साथ, यो सौर्य स्ट्रिङ अनुगमनको लागि उपयुक्त छ जहाँ तपाईंले PV array त्रुटिहरू टाढाबाट पत्ता लगाउन आवश्यक छ।
Q5: किन जेनेरिक ब्रान्डहरू भन्दा CDADA छनौट गर्ने?
A5: किनकि हामी प्रस्ताव गर्छौं:
● साँचो गल्ती भेदभाव (पोजिसन सेन्सिङ मात्र होइन)
● DAB7 MCBs सँग सिमलेस एकीकरण—कुनै एडाप्टर प्लेटहरू छैनन्
● कारखाना-परीक्षण मेकानिकल युग्मन - कुनै प्ले वा छुटेका संकेतहरू
● फिल्ड प्रमाणीकरणका लागि दृश्य सूचक (पहेंलो झण्डा) खाली गर्नुहोस्
● समस्यारहित परियोजनाहरूका लागि विश्वव्यापी प्रमाणीकरणहरू (CE, CB, RoHS)
CDADA R&D बाट अन्तिम नोट
आधुनिक बिजुली प्रणालीहरूमा, 'अन/अफ' पर्याप्त छैन - तपाईंलाई बुद्धिमत्ता चाहिन्छ। हाम्रो MCB अलार्म र सहायक सम्पर्कले सरल ब्रेकरलाई डायग्नोस्टिक नोडमा परिणत गर्छ, जसले तपाईंलाई स्मार्ट, सुरक्षित प्यानलहरू निर्माण गर्न मद्दत गर्छ। र यो MCB डिजाइन गर्ने एउटै टोलीले बनाएको हुनाले, तपाईंले सही तालमेल पाउनु हुन्छ - कुनै अनुमान लगाउने काम छैन।" - CDADA उत्पादन विकास टोली
अर्डर गर्न तयार हुनुहुन्छ? हामी प्रस्ताव गर्छौं:
● प्यानल निर्माणकर्ताहरूका लागि बल्क छुटहरू
● पूर्व-एकत्रित MCB + DAB7-FL एकाइहरू (श्रम बचत गर्नुहोस्)
● नि: शुल्क तारिङ रेखाचित्र र PLC तर्क उदाहरणहरू
