MCCB चुहावट संरक्षण संग

ओभरलोड र सर्ट-सर्किट सुरक्षालाई CDADA DAM1L श्रृंखला MCCB ले लीकेज सुरक्षाको साथ एक एकीकृत मोल्डेड केस सर्किट ब्रेकर बिल्ट-इन अवशिष्ट वर्तमान (RCD/ELCB) कार्यक्षमताको साथ बढाउनुहोस्। व्यावसायिक निर्माता Shanghai DADA Electric CO., LTD द्वारा अन्तर्राष्ट्रिय मापदण्डहरूमा डिजाइन गरिएको, यो चुहावट MCCB 4P ले जीवन र आगो-बचत ग्राउण्ड फल्ट पत्ता लगाउन उच्च-सम्पादन शक्ति वितरणलाई संयोजन गर्दछ।

10A देखि 500A सम्म 400V/415V मा मूल्याङ्कन गरिएको, यसले समायोज्य अवशिष्ट सञ्चालन वर्तमान (30mA–1000mA) र वैकल्पिक समय ढिलाइ प्रदान गर्दछ — व्यक्तिगत सुरक्षा (≤30mA) वा आगो रोकथाम (100mA–500mA+) को लागि अनुकूल सुरक्षा सक्षम पार्दै। बहु-चरणबाट संचालित इलेक्ट्रोनिक्सको साथ, यो एक चरण असफल भएमा वा भोल्टेज 50V मा झर्दा पनि सञ्चालनमा रहन्छ, टनेल, उच्च वृद्धि, यातायात केन्द्रहरू, र औद्योगिक प्लान्टहरू जस्ता महत्वपूर्ण पूर्वाधारहरूमा बेजोड विश्वसनीयता सुनिश्चित गर्दै।

प्रमुख विनिर्देशहरू

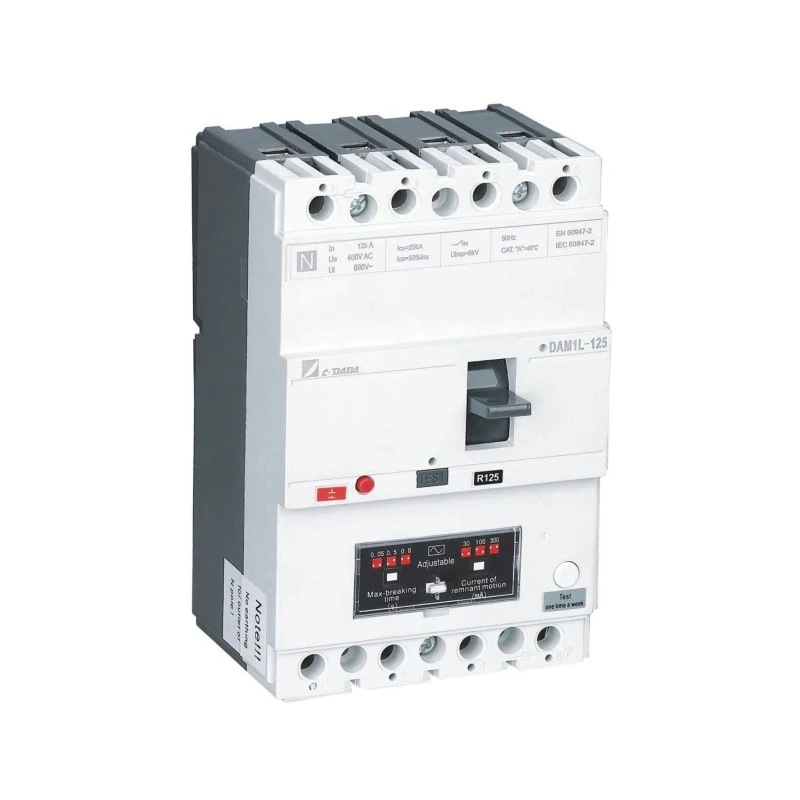

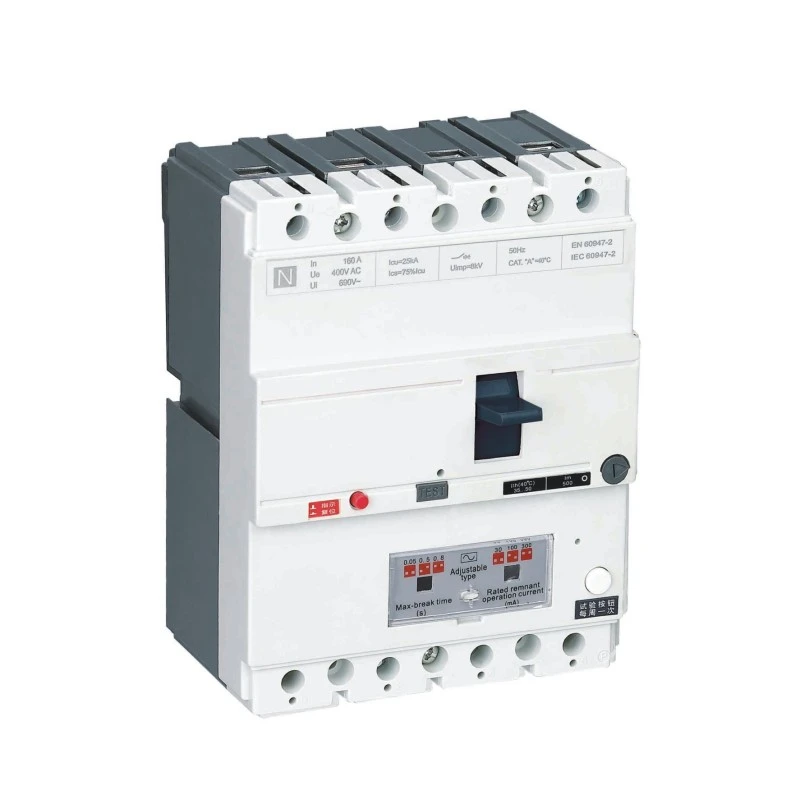

मोडेल: DAM1L श्रृंखला - पृथ्वी चुहावट MCCB (CBR-प्रकार MCCB)

पोलहरू: 4P (मानक; अनुरोधमा 3P उपलब्ध)

मूल्याङ्कन गरिएको वर्तमान (मा): 10A - 500A

रेटेड भोल्टेज: 400V / 415V AC, 50Hz

इन्सुलेशन भोल्टेज (Ui): 400V (≤160A), 690V (>250A)

अवशिष्ट वर्तमान सेटिङहरू (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

समायोज्यता: I△n को साइटमा समायोजन र यात्रा समय (तत्काल वा ढिलाइ)

ब्रेकिङ क्षमता प्रकार:

B प्रकार: आधारभूत (Inm <100A)

S प्रकार: मानक

H प्रकार: उच्च ब्रेकिङ (>160A)

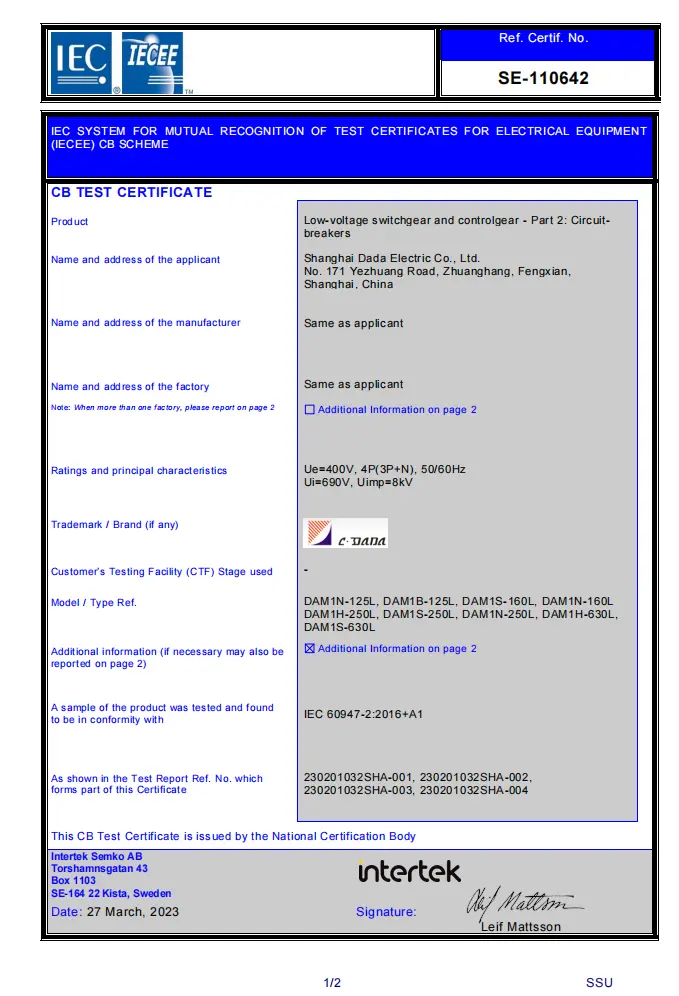

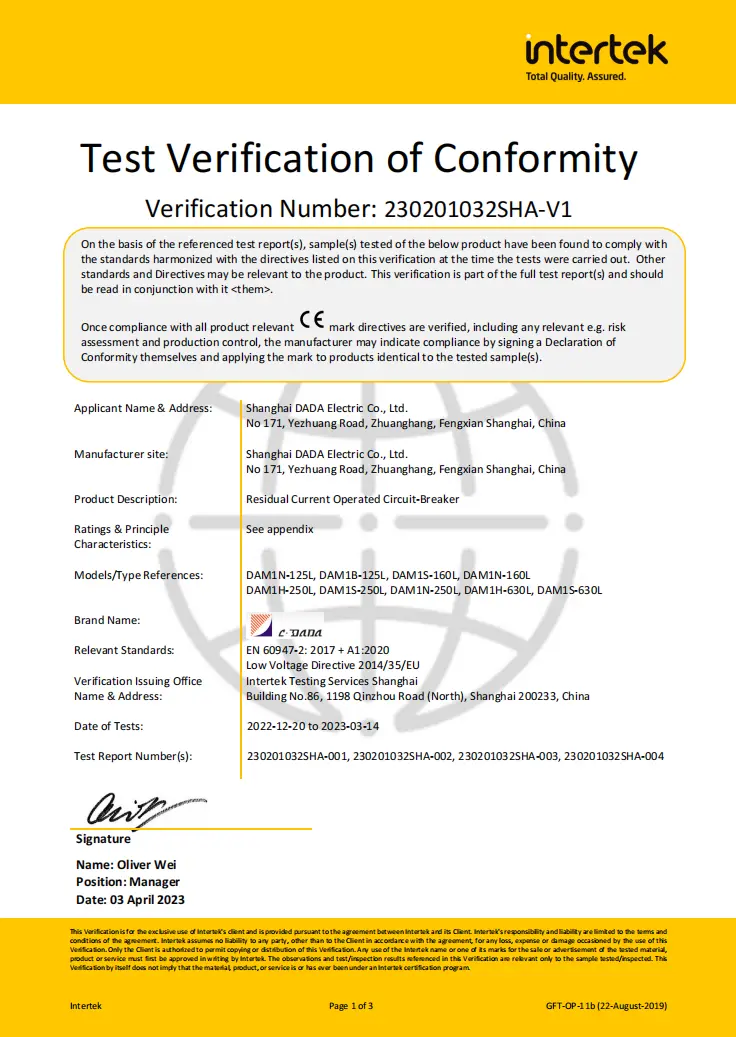

प्रमाणपत्र: CE, CB, SEMKO

मुख्य विशेषताहरु:

★ बहु-चरण संचालित RCD सर्किट → 50V मा काम गर्दछ

★ मुख्य र arcing सम्पर्कहरू अलग गर्नुहोस्

★ पुश-टू-ट्रिप परीक्षण बटन

★ समायोज्य चुम्बकीय सेटिङ (०.८–१.० × इन्च)

★ बलियो EMI/RFI विरोधी हस्तक्षेप क्षमता

★ पूर्ण सहायक दायरा: शन्ट यात्रा, सहायक/अलार्म सम्पर्कहरू, रोटरी ह्यान्डल

प्राविधिक डाटा पाना

अर्थ-लिकेज सर्किट ब्रेकर्स (ELCB)

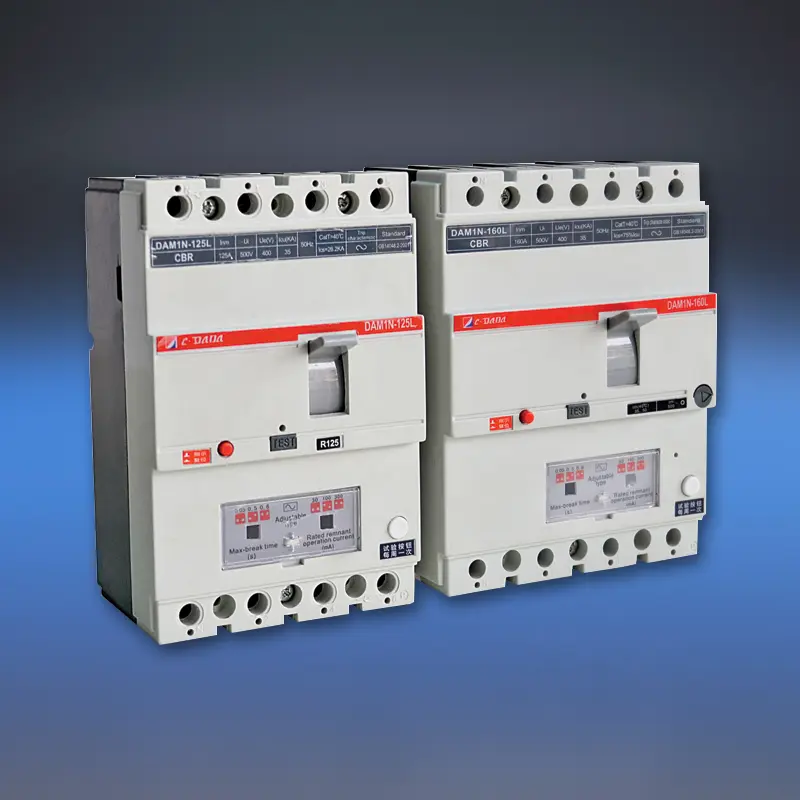

मोडेल			DAM1-125L			DAM1-160L
तोड्ने क्षमता कोड			B	N	S	B	N	S
फ्रेम आकारको मूल्याङ्कन गरिएको वर्तमान- Inm (A)			125A			160A
मूल्याङ्कन गरिएको वर्तमान-इन(40,50 वा 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
पोल संख्या			४पी			४पी
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(चरम)/cos ф (KA)			४०/०.३	७३.५/०.२५	१०५/०.२५	४१/०.३	७३.५/०.२५	११०/०.२५
(I△m)KA/cosф			९/०.५			१९/०.५
अवशिष्ट वर्तमान थ्रेसहोल्ड (एमए)			100-300-500			100-300-500
समय ढिलाइ(ms)			५०-५००-८००			५०-५००-८००
Uimp (V)			10000			8000
डाइलेक्ट्रिक गुण (V)			2500			3000
लोनाइजेशन दूरी (मिमी)			≤३०/०			≤३०/०
सहनशीलता	कुल साइकलहरू		8000			8000
	विद्युतीय जीवन		1000			1000
	यान्त्रिक जीवन		7000			7000
श्रेणी (EN 60947-2/IEC 60947-2)	मुख्य सर्किट		A/0			A/0
	सहायक सर्किट		AC-15			AC-15
भोल्टेज रिलीज अन्तर्गत			√			√
शन्ट रिलीज			√			√
सहायक सम्पर्क			√			√
अलार्म सम्पर्क			√			√
सहायक सम्पर्क र अलार्म सम्पर्क			√			√
ह्यान्डल अपरेशन मेकानिज्म			√			√
विद्युतीय परिचालन संयन्त्र			√			√
टर्मिनल आवरण			√			√
चरण विभाजक			√			√
	W (मिमी)	३पी	-			-
		४पी	101			120
	L (मिमी)	३पी	-			-
		४पी	155			120
	H (मिमी)	३पी	-			-
		४पी	70			70
वजन	स्थिर संस्करण 3P/4P		-			-
	प्लग-इन संस्करण 3P/4P		-			-
	संस्करण 3P/4P कोर्नुहोस्		-			-

किन चुहावट संरक्षणको साथ CDADA MCCB छनौट गर्ने?

★ साँचो एकीकृत सुरक्षा

एड-अन RCD मोड्युलहरूको विपरीत, DAM1L मा निर्मित, कारखाना-क्यालिब्रेट गरिएको चुहावट सुरक्षा छ - उत्तम समन्वय सुनिश्चित गर्दै र अनुकूलता समस्याहरू हटाउँदै।

★ RCD सर्किटको लागि बहु-चरण शक्ति

प्रारम्भिक RCDs असफल भएमा एक चरण हराएको थियो। CDADA को डिजाइनले सुरक्षा इलेक्ट्रोनिक्सलाई पावर गर्नका लागि सबै चरणहरू प्रयोग गर्दछ, त्यसैले यसले चरणको क्षति वा गम्भीर अन्डरभोल्टेजको समयमा पनि काम गरिरहन्छ।

★ एक यन्त्रमा दोहोरो सुरक्षा लक्ष्यहरू

◆ 30mA: व्यक्तिगत आघात सुरक्षाको लागि IEC आवश्यकताहरू पूरा गर्दछ

◆ 100mA–1000mA: साना, निरन्तर जमिन गल्तीबाट इन्सुलेशन डिग्रेडेसन आगोलाई रोक्छ

★ वास्तविक-विश्व अवस्थाहरूको लागि क्षेत्र-समायोज्य

सुरक्षा कायम राख्दा भिजेको वातावरण (जस्तै, कार धुने, खेतहरू) मा उपद्रव ट्रिपिङबाट बच्न फाइन-ट्यून संवेदनशीलता र समय ढिलाइ।

★ औद्योगिक-ग्रेड विश्वसनीयता

उच्च ब्रेकिङ क्षमता (H-प्रकार), बलियो चाप विभाजन, र IP20+ टर्मिनल सुरक्षाले यसलाई कठोर व्यावसायिक र औद्योगिक सेटिङहरूको लागि उपयुक्त बनाउँछ।

★ विश्वव्यापी अनुपालन, स्थानीय मूल्य

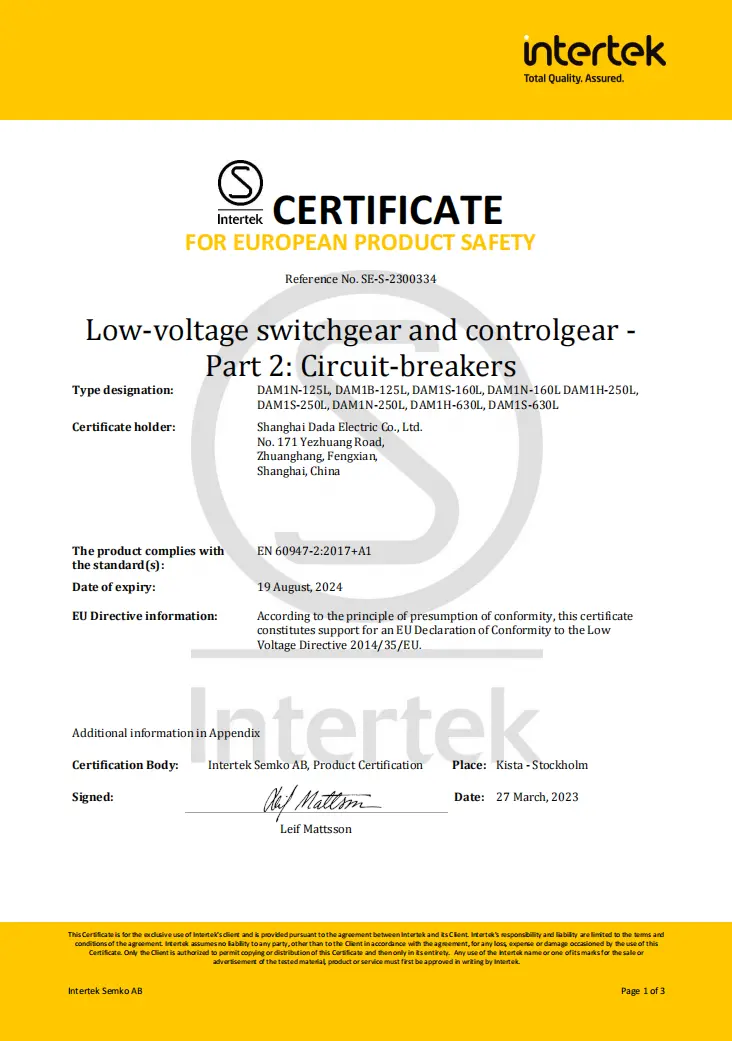

युरोपका लागि प्रमाणित (CE/CB), Nordic देशहरू (SEMKO)—निर्यात परियोजनाहरूको लागि आदर्श—एक विश्वसनीय चिनियाँ निर्माताबाट प्रतिस्पर्धी मूल्य निर्धारणको साथ।

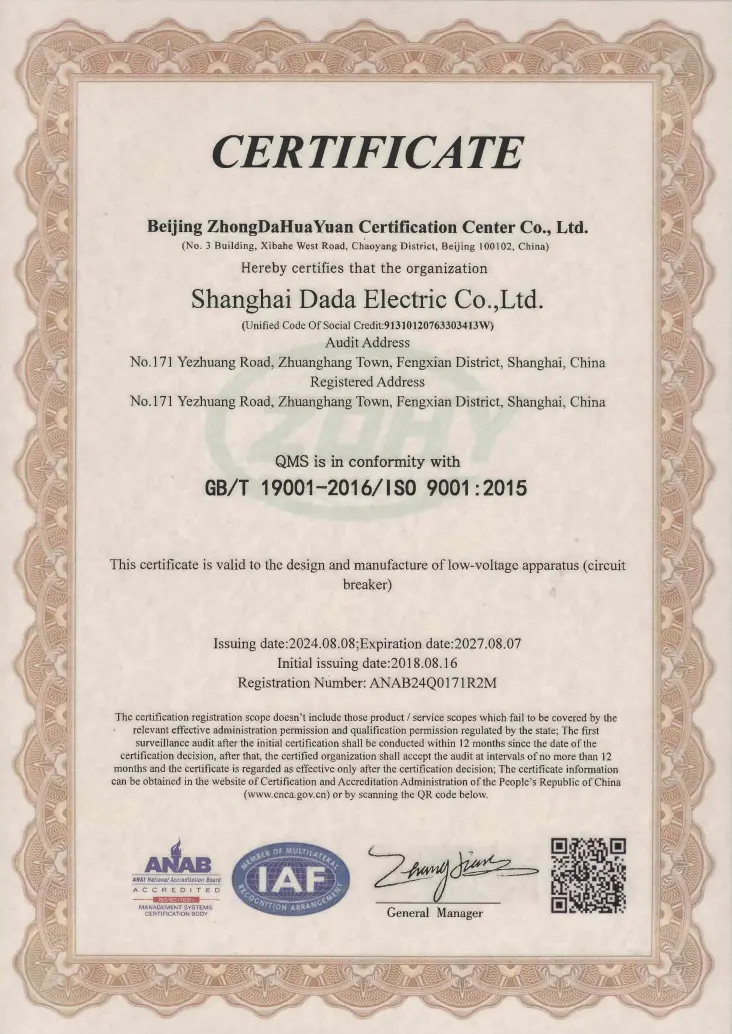

★ हाम्रो उत्पादन सुविधा ISO9001:2015 गुणस्तर व्यवस्थापन प्रणाली अन्तर्गत प्रमाणित छ।

सामान्य अनुप्रयोगहरू

उच्च वृद्धि आवासीय: मुख्य आयकर्ता वा भुइँ प्यानलहरू (आगो जोखिम न्यूनीकरणको लागि 300mA)

टनेल र सबवे: असफल-सुरक्षित चुहावट पत्ता लगाउन आवश्यक पर्ने महत्वपूर्ण पूर्वाधार

अस्पताल र विद्यालयहरू: भिजेको क्षेत्रहरूमा 30mA सुरक्षा (प्रयोगशाला, शौचालय)

औद्योगिक प्लान्टहरू: ग्राउण्ड फल्ट निगरानीको साथ मोटर फिडरहरू

निर्माण स्थलहरू: कर्मचारी संरक्षणको साथ अस्थायी शक्ति वितरण

FAQ

Q1: एक मानक MCCB र चुहावट सुरक्षा संग MCCB बीच के भिन्नता छ?

A1: मानक MCCB ले ओभरलोड र सर्ट सर्किटहरूबाट मात्र सुरक्षा गर्छ। DAM1L ले अवशिष्ट करेन्ट (पृथ्वी चुहावट) पत्ता लगाउने - ट्रिपिङ जब भुइँमा प्रवाह चुहावट हुन्छ (जस्तै, व्यक्ति वा क्षतिग्रस्त इन्सुलेशन मार्फत), बिजुली झटका वा आगोलाई रोक्न।

Q2: के म व्यक्तिगत सुरक्षाको लागि 100A MCCB RCD प्रयोग गर्न सक्छु?

A2: 30mA मा सेट भएमा मात्र। मूल्याङ्कन गरिएको वर्तमान (100A) लोड क्षमता परिभाषित गर्दछ; अवशिष्ट सेटिङ (I△n) ले सुरक्षा प्रकार्य परिभाषित गर्दछ। झटका सुरक्षाको लागि, I△n ≤30mA हुनुपर्छ, चाहे भित्र भए पनि।

Q3: किन RCD सर्किटलाई बहु-चरण शक्ति चाहिन्छ?

A3: यदि केवल एक चरण द्वारा संचालित, एकल-चरण विफलता चुहावट सुरक्षा अक्षम हुनेछ। CDADA को बहु-चरण डिजाइनले RCD ले चरण गुमाउँदा वा कम भोल्टेज (50V सम्म) सक्रिय रहन्छ सुनिश्चित गर्दछ - सुरक्षा निरन्तरताको लागि महत्वपूर्ण।

Q4: के 4P चुहावट MCCB TT वा TN-S प्रणालीहरूको लागि उपयुक्त छ?

A4: हो— यो TT, TN-S, र IT प्रणालीहरूको लागि डिजाइन गरिएको हो। 4P डिजाइनले सबै चरणहरू तोड्छ र तटस्थ, TT प्रणालीहरूको लागि आवश्यक छ जहाँ तटस्थ भरपर्दो रूपमा अपस्ट्रीम ग्राउन्ड गरिएको छैन।

Q5: मोड्युलर RCD + MCCB संयोजनहरूमा CDADA किन छनौट गर्ने?

A5: CDADA DAM1L प्रस्तावहरू:

● सानो पदचिह्न (एकीकृत बनाम दुई उपकरणहरू)

● ग्यारेन्टी समन्वय (कुनै बेमेल जोखिम)

● कम लागत र तारिङ जटिलता

● उच्च विश्वसनीयता (एकल छाप एकाइ)

● निश्चित-संवेदनशीलता RCDs सँग साइटमा समायोजन सम्भव छैन
