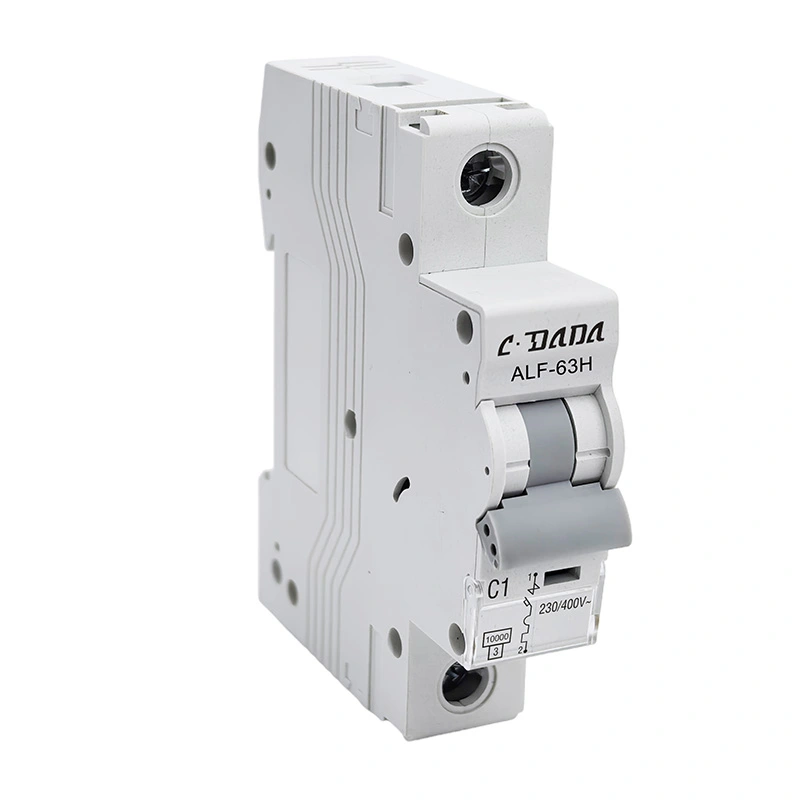

6KA 10kA लघु सर्किट ब्रेकर

ALF-63N/H श्रृंखला उच्च ब्रेकिंग 6KA 10kA मिनिएचर सर्किट ब्रेकर (MCB), IEC60898 मानक अनुरूप, MCB सँग विश्वसनीय प्रदर्शन, सटीक सुरक्षात्मक प्रकार्य, छोटो रिलीज समय, र उच्च ब्रेक क्षमता, सानो भोल्युमको विशेषता छ। यो व्यापक रूपमा प्रयोग गरिन्छ र contactors, स्विचगियर, र इलेक्ट्रिक उपकरण को ओभरलोड।

CDADA लाई सम्पर्क गर्नुहोस् र हामीलाई तपाईंको निर्माताको रूपमा छान्नुहोस्, हामी OEM/ODM सेवाहरू प्रस्ताव गर्न सक्छौं।

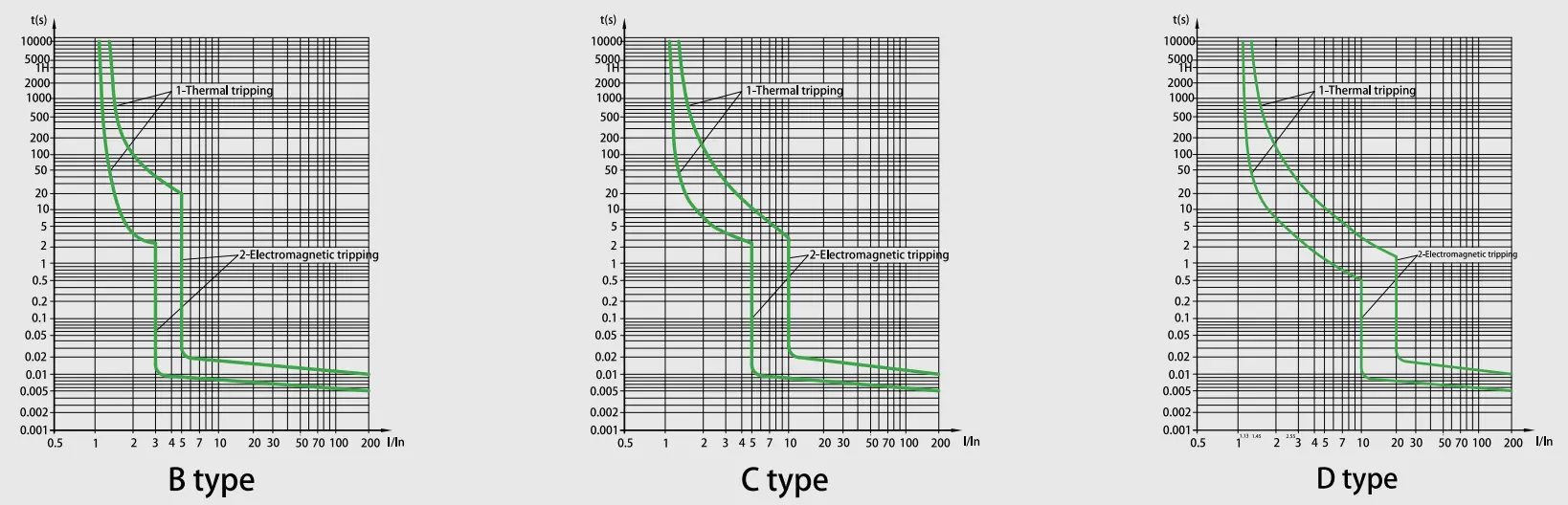

विशेषता वक्र

प्राविधिक विशिष्टता

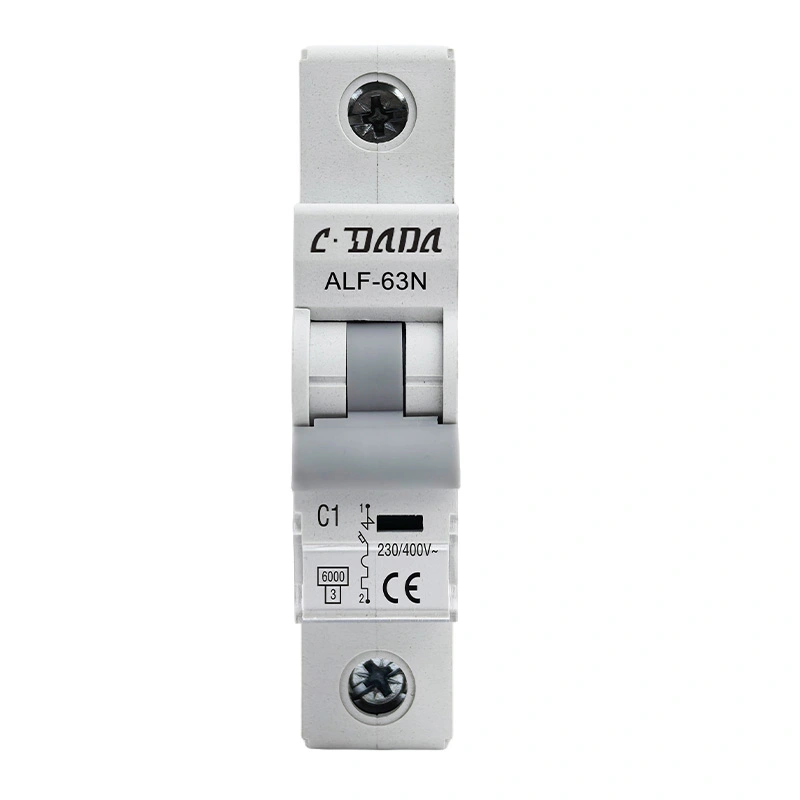

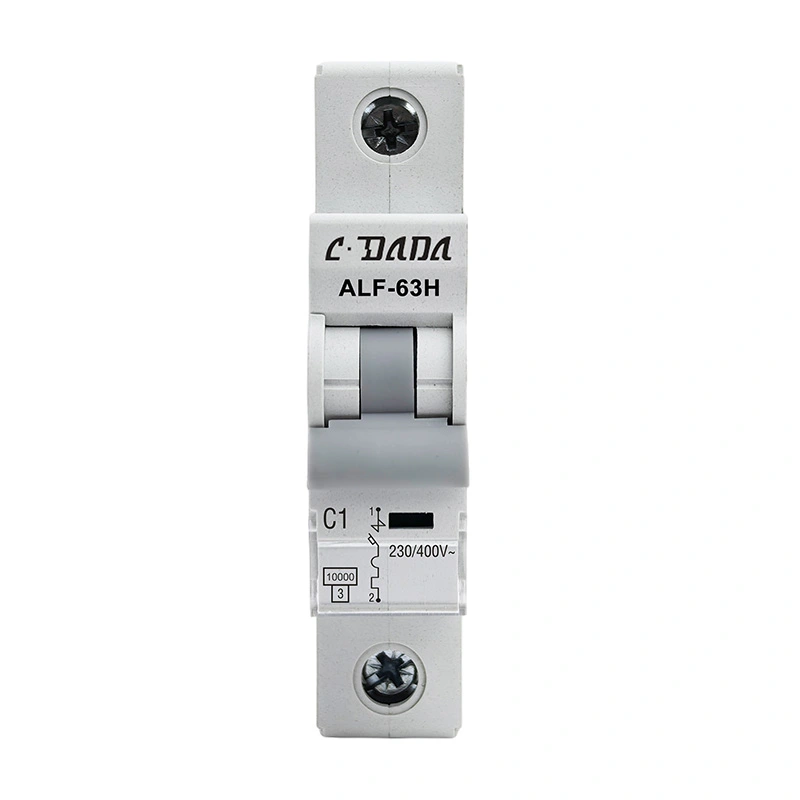

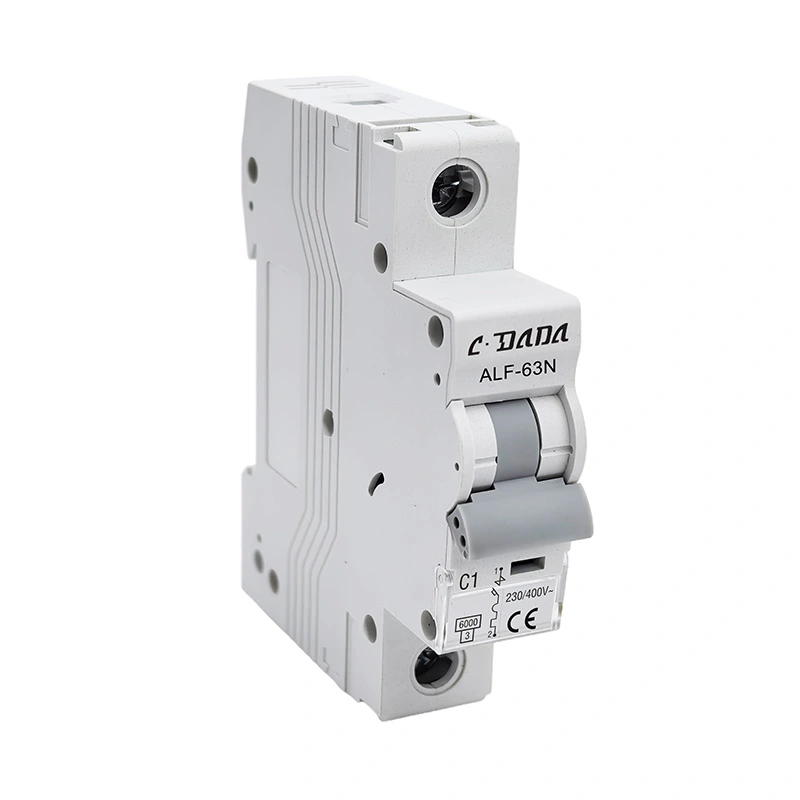

ALF-63N/H श्रृंखला 6KA 10kA मिनिएचर सर्किट ब्रेकर
मानक	EN/IEC60898-1
ब्रेकिङ क्षमता (kA)	६,१०
संरक्षण	ओभरलोड र सर्ट सर्किट विरुद्ध
मूल्याङ्कन गरिएको वर्तमान (ए) मा	1,2,3,4,6,10,13,16,20,25,32,40,50,63
मूल्याङ्कन भोल्टेज (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
मूल्याङ्कन गरिएको आवेग प्रतिरोध भोल्टेज Uimp(kV)	4
मूल्याङ्कन गरिएको इन्सुलेशन भोल्टेज Ui(V)	500
ऊर्जा सीमित क्यास	3
परिवेश तापमान (℃)	-25~+40, अधिकतम 95% आर्द्रता
थर्मल सञ्चालन सीमा	1.13xln एक घण्टा भित्र कुनै ट्रिपिङ छैन
	1.45xIn एक घण्टा भित्र ट्रिपिङ
चुम्बकीय सञ्चालन	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
पोलहरूको संख्या	1P,1P+N,2P,3P,3P+N र 4P
यात्रा को प्रकार	थर्मल/चुम्बकीय रिलीज
टर्मिनल क्षमता	16mm² लचिलो वा 25mm² 25A मूल्याङ्कन सम्म कडा
	25mm²लचिलो वा 35mm²कठोर 32A देखि 63A सम्म
संरक्षण डिग्री	IP20
स्थापना	35mm DIN रेलमा माउन्ट गर्दै
चौडाइ	17.8mm प्रति पोल

सर्किट ब्रेकर रिलीज विशेषता

NO	रिलिजको वर्तमान मूल्याङ्कन (A)	प्रारम्भिक अवस्था	वर्तमान परीक्षण गर्नुहोस्	तोकिएको समय	नतिजा प्राप्त गर्न आवश्यक छ	टिप्पणीहरू
1	१-६३	चिसो अवस्था	१.१३ इन्च	t≤ 1 घन्टा	गैर यात्रा
2	१-६३	अघिल्लो परीक्षामा	1.45ln	t<1h	यात्रा	5s मा स्थिर रूपमा निर्दिष्ट मानमा वर्तमान सेट अप गर्दै
3	≤३२ मा	चिसो अवस्था	२.५५ इन्च	1s	यात्रा
	मा> 32
4	१-६३	चिसो अवस्था	३ इन्च	t≤0.1s	गैर यात्रा	बी प्रकार
			५ इन्च	t<0.1s	यात्रा	बी प्रकार
			5 10ln मा	t≤0.1s	गैर यात्रा	सी प्रकार
			१० इन्च	t<0.1s	यात्रा	सी प्रकार
			२०ln	t≤0.1s	गैर यात्रा	D प्रकार
				t<0.1s	यात्रा	D प्रकार

सहनशीलता (सञ्चालन)

श्रेणी	सञ्चालन चक्रहरू	सञ्चालन आवृत्ति	मूल्याङ्कन गरिएको वर्तमान
विद्युतीय सहनशीलता	4000	२४०/घन्टा	१-३२
		120/घन्टा	४०-६३
मेकानिकल सहनशीलता	10000	२४०/घन्टा	१-६३

सुविधाहरू

★ अल्ट्रा-उच्च सर्ट-सर्किट ब्रेकिङ क्षमता

उन्नत चाप नियन्त्रण प्रविधिले उद्योग मापदण्डहरूको तुलनामा उच्च अवरोध क्षमता प्राप्त गर्दछ, चरम गल्ती अवस्थाहरूमा औद्योगिक-ग्रेड विद्युतीय प्रणालीहरूको लागि विश्वसनीय सुरक्षा सुनिश्चित गर्दछ।

★ दोहोरो-मोड जडान इन्टरफेस

एकीकृत हाइब्रिड टर्मिनल डिजाइनले कडा बसबार डकिङ र लचिलो केबल क्ल्याम्पिङ दुवैलाई समर्थन गर्दछ, विभिन्न स्थापना परिदृश्यहरूमा उपकरण-रहित अनुकूलन सक्षम पार्दै तारिङको समय ४०% घटाएर।

★ दीर्घायुको लागि ऊर्जा भण्डारण संयन्त्र

वसन्त-सहायता अपरेटिङ सिस्टम 10,000 मेकानिकल चक्र सहनशीलताको साथ, पहिरन-क्षतिपूर्ति प्रविधिको विशेषता

★ उन्नत कम्पोजिट एन्क्लोजर

फेम-रिटार्कन्ट, गर्मी-प्रतिरोधी, र आवेग-प्रूफ गुणहरू समावेश गरिएको दोष घटनाहरूको लागि एकीकृत आर्क-वेन्चिङ चेम्बरहरू सहित।

★ गतिशील वर्तमान-सीमित टोपोलोजी

इन्टेलिजेन्ट लेट-थ्रु एनर्जी सप्रेसनले 30% समग्र प्रणाली लागत घटाउने क्षमताको साथ डाउनस्ट्रीम उपकरण विशिष्टता अप्टिमाइजेसनलाई सक्षम पार्दै, 65-80% सम्म पीक फल्ट करेन्टहरू घटाउँछ।

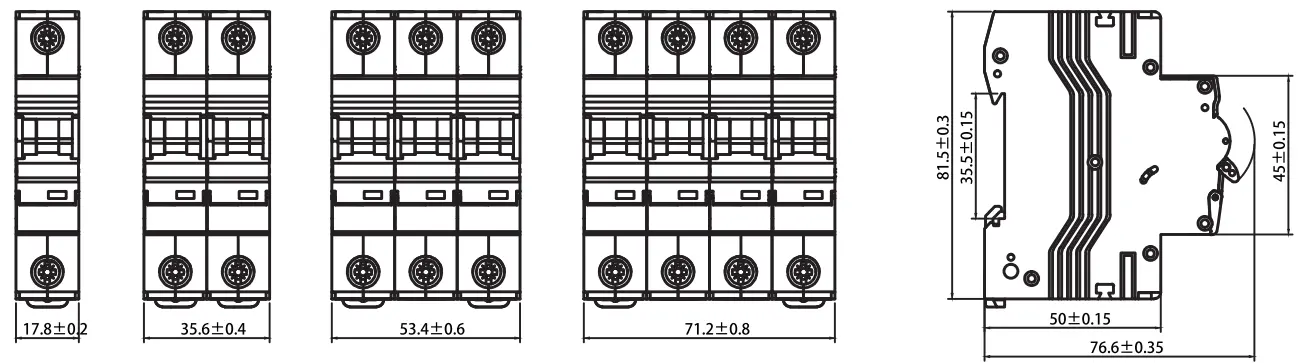

रूपरेखा आयामहरू

आवेदन परिदृश्यहरू

★ आवासीय: उपभोक्ता एकाइहरू र घर सुरक्षाको लागि वितरण बोर्डहरू।

★ औद्योगिक: सम्पर्ककर्ताहरू, स्विचगियरहरू, र भारी विद्युतीय उपकरणहरूको सुरक्षा।

★ व्यावसायिक: कार्यालय भवनहरू र शपिंग मलहरू उच्च-ब्रेकिंग विश्वसनीयता आवश्यक छ।

गुणस्तर नियन्त्रण र मानक परीक्षण

★ प्रत्येक CDADA MCB ले IEC60898-1 को अनुपालन सुनिश्चित गर्नको लागि कठोर परीक्षणबाट गुज्रिन्छ:

★ थर्मल ट्रिपिङ परीक्षण: 1.13In (गैर-ट्रिप) र 1.45In (1 घण्टा भित्र यात्रा) मा प्रमाणित।

★ चुम्बकीय ट्रिपिङ परीक्षण: B, C, र D विशेषताहरूको लागि सटीक रिलीज परीक्षण।

★ विद्युतीय सहनशीलता: 4,000 सञ्चालन चक्रहरूको लागि परीक्षण गरियो।

★ मेकानिकल सहनशीलता: 10,000 चक्रहरूको लागि प्रमाणित।

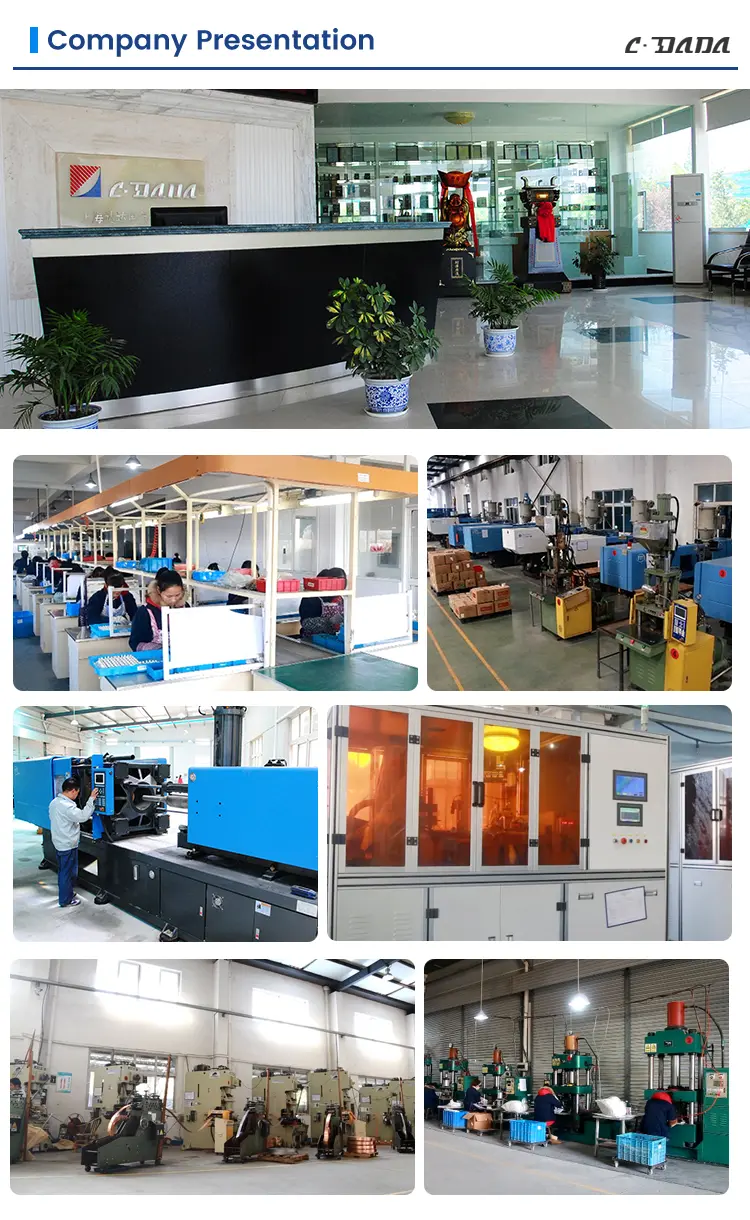

कारखाना शक्ति र समर्थन

Shanghai DADA इलेक्ट्रिक कं, लिमिटेड उन्नत उत्पादन लाइनहरु र एक पेशेवर ईन्जिनियरिङ् टोली संग एक अग्रणी निर्माता हो। हामी प्रदान गर्छौं:

★ विश्वव्यापी ब्रान्डहरूका लागि अनुकूलित OEM/ODM सेवाहरू।

★ शून्य दोष वितरण सुनिश्चित गर्न अत्याधुनिक परीक्षण उपकरण।

★ विश्वव्यापी रसद समर्थन: उत्पादनहरू सही अवस्थामा आइपुगेको सुनिश्चित गर्न समुद्री र हवाई भाडाको लागि अनुकूलित प्याकेजिङ।
