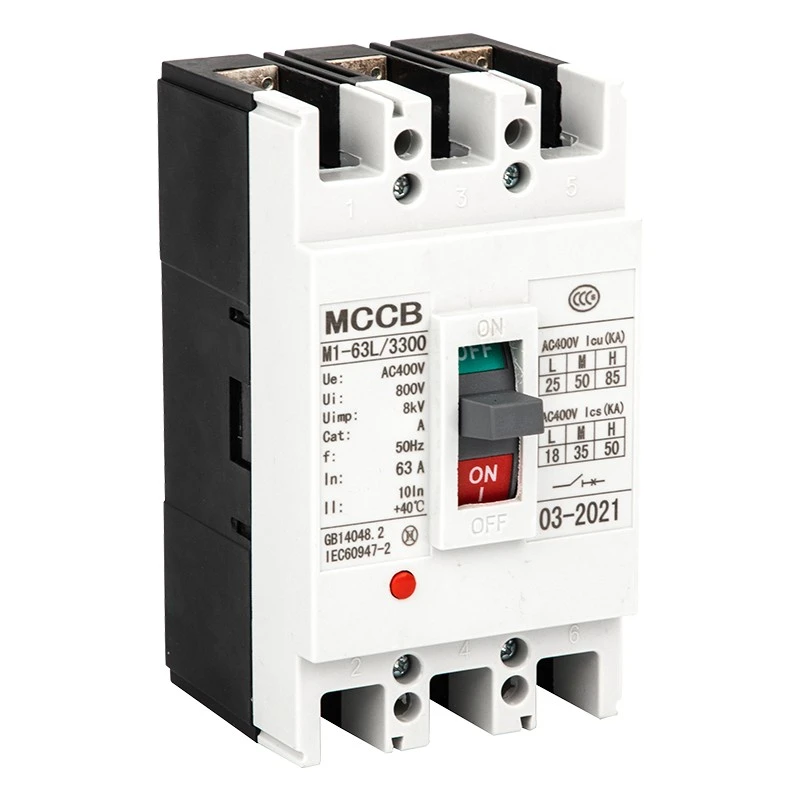

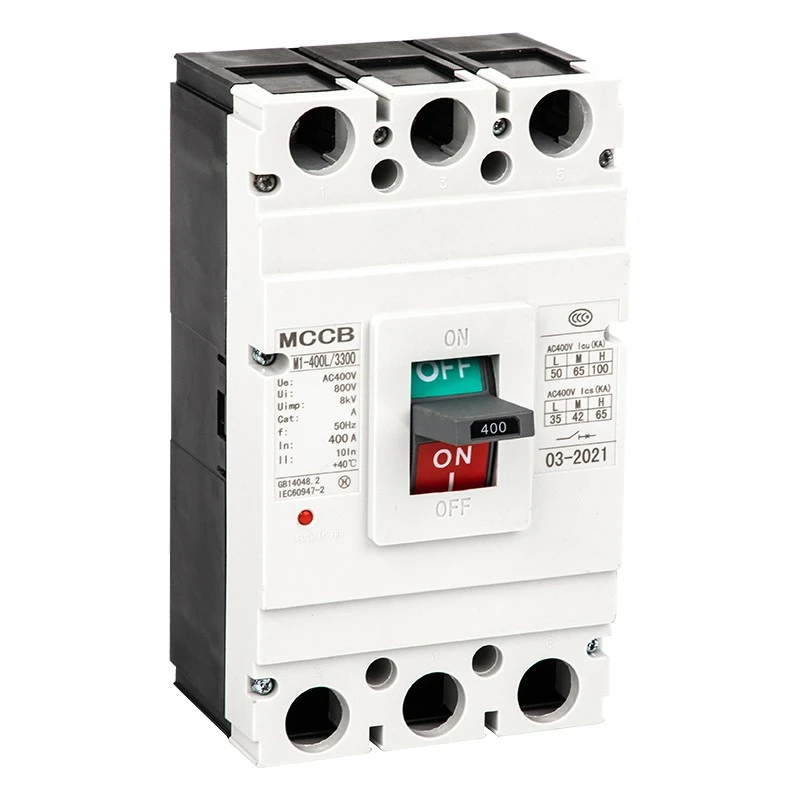

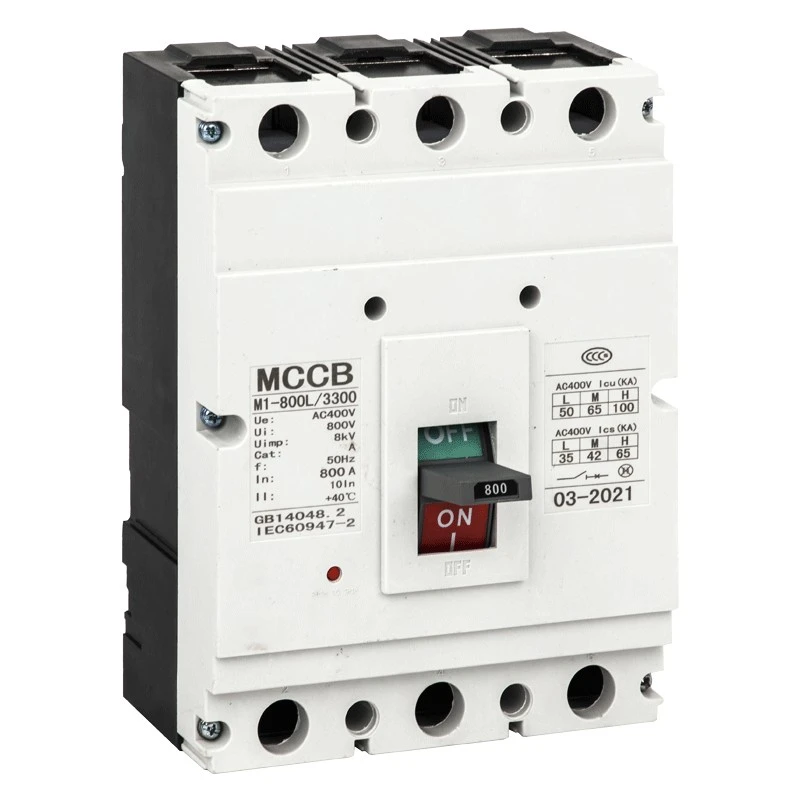

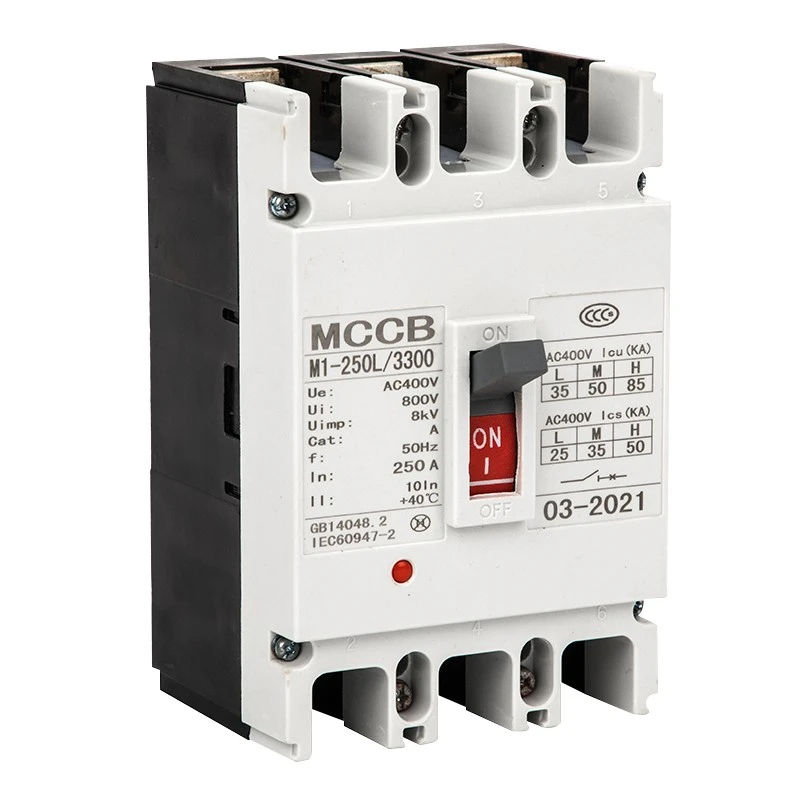

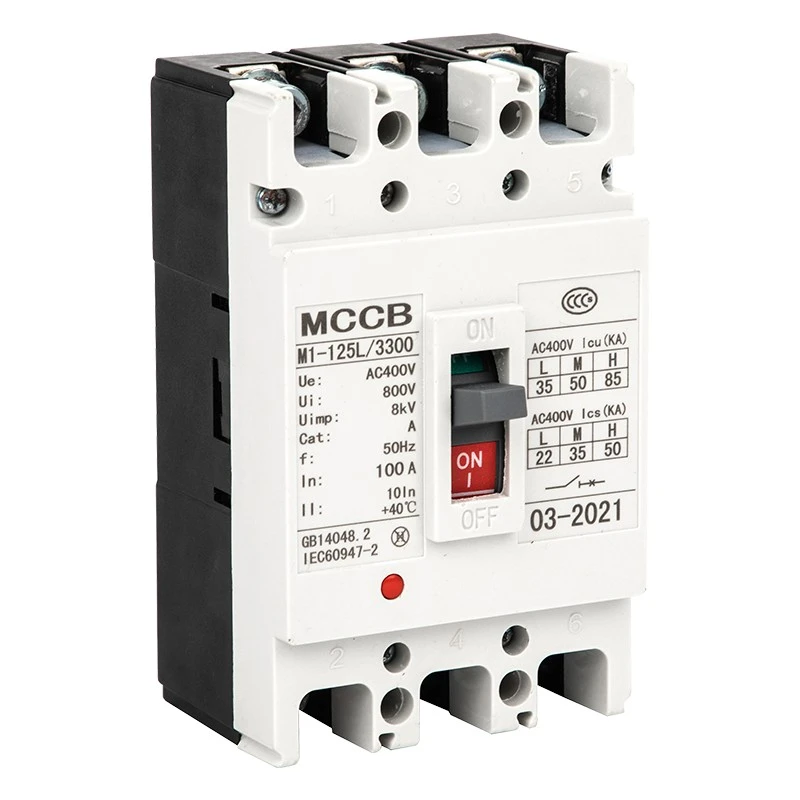

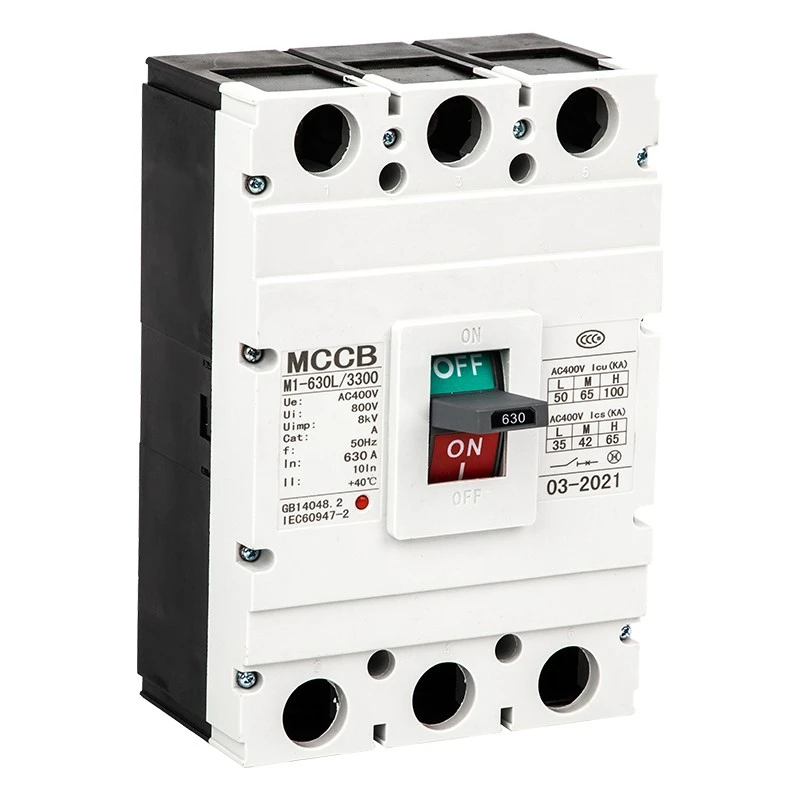

CM1 मोल्डेड केस सर्किट ब्रेकर
Model:DAM2 (CM1) Series
यो CDADA CM1 मोल्डेड केस सर्किट ब्रेकर (MCCB) IEC60947-2 प्रमाणीकरण र औद्योगिक पावर प्रणालीहरूको लागि स्थिर प्रदर्शनको साथ, थोक खरीदको लागि बनाइएको हो। CM1 MCCB ले उच्च-शक्ति संरचना र भरपर्दो ट्रिपिङ मेकानिज्म प्रयोग गर्दछ, स्थापना गर्न र मर्मत गर्न सजिलो। यसले पावर वितरण र भारी औद्योगिक अनुप्रयोगहरूमा लामो सेवा जीवन सुनिश्चित गर्दै टिकाऊ डिजाइनको साथ बुद्धिमानी सुरक्षा संयोजन गर्दछ।
यो DAM2 (CM1) श्रृंखला CM1 मोल्डेड केस सर्किट ब्रेकर एक उच्च प्रदर्शन कम भोल्टेज सुरक्षा उपकरण हो जुन Shanghai DADA इलेक्ट्रिक कं, लिमिटेड, चीन मा एक भरपर्दो निर्माता र आपूर्तिकर्ता द्वारा उत्पादित छ। 800V सम्म मूल्याङ्कन गरिएको इन्सुलेशन भोल्टेज, रेट गरिएको काम गर्ने भोल्टेज 400V/690V, र 63A देखि 1600A सम्मको वर्तमान मूल्याङ्कन गरिएको, यो पावर वितरण, सर्किट सुरक्षा, मोटर नियन्त्रण र विरलै स्विचिङको लागि व्यापक रूपमा प्रयोग गरिन्छ।
यो शृङ्खलाले ठाडो र तेर्सो स्थापनालाई समर्थन गर्दछ, IEC60947-2 मानकको पालना गर्दछ, र पावर उपकरणहरूको लागि पूर्ण ओभरलोड, सर्ट-सर्किट र अन्डर-भोल्टेज सुरक्षा प्रदान गर्दछ।
उत्पादन सुविधाहरू
★ रेटेड इन्सुलेशन भोल्टेज: 800V; काम भोल्टेज: 400V / 690V
★ हालको दायरा: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ ब्रेकिङ क्षमता: एल मानक, एम मध्यम, एच उच्च ब्रेकिंग प्रकार
★ थर्मल-चुम्बकीय र विद्युत चुम्बकीय दोहोरो रिलीज मोडहरू
★ ठाडो / तेर्सो स्थापना, अलगाव प्रयोगको लागि उपयुक्त
★ चौडा परिवेश तापमान दायरा: -5℃~+40℃
★ उचाइ ≤2000m, प्रदूषण डिग्री 3
अनुप्रयोगहरू
CDADA CM1 मोल्डेड केस सर्किट ब्रेकर फ्याक्ट्री, भवनहरू, डाटा सेन्टरहरू, पावर स्टेशनहरू, पूर्वाधार, मेकानिकल उपकरणहरू, र पावर वितरण क्याबिनेटहरू सहित औद्योगिक र सिभिल बिजुली वितरण प्रणालीहरूमा व्यापक रूपमा लागू हुन्छ। यो मोटर सुरक्षा, सर्किट रूपान्तरण, र निर्माण, धातु विज्ञान, पेट्रोकेमिकल र अन्य उद्योगहरूमा सुरक्षित बिजुली आपूर्तिको लागि पनि प्रयोग गरिन्छ।
प्राविधिक प्यारामिटरहरू
★ मानकहरू: IEC60947-2, GB14048.2
★ आवृत्ति: AC 50Hz/60Hz
★ पोल: 1P, 2P, 3P, 4P
★ रिलीज: थर्मल-चुम्बकीय (डबल), विद्युत चुम्बकीय (तात्कालिक)
★ तत्काल सेटिङ: वितरण प्रकार 10In±20%; मोटर प्रकार 12In±20%
★ स्थापना: अगाडिको तार, पछाडिको तार, प्लग-इन प्रकार
★ सञ्चालन: म्यानुअल, इलेक्ट्रिक अपरेटिङ मेकानिज्म
|
मोडेल |
पोल |
मूल्याङ्कन गरिएको वर्तमान (A) |
मूल्याङ्कन गरियो सञ्चालन भोल्टेज (V) |
मूल्याङ्कन गरियो इन्सुलेशन भोल्टेज (V) |
मूल्याङ्कन गरिएको परम सर्ट सर्किट ब्रेकिङ क्षमता (आईसीयू) |
फ्ल्यासओभर दूरी (मिमी) |
||
|
परीक्षण भोल्टेज (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
४००×१.१० |
25 |
18 |
0 |
|
DAM2M-63 |
३, ४ |
50 |
35 |
|||||
|
DAM2L-100 |
३, ४ |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
३, ४ |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
३, ४ |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
३, ४ |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤१०० |
|
|
DAM2M-400 |
३, ४ |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
३, ४ |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
३, ४ |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
३, ४ |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
रूपरेखा र स्थापना आयामहरू
हाम्रो CM1 MCCB ले 63A–1600A मोडेलहरूको लागि अगाडिको तार, पछाडिको तार र प्लग-इन प्रकार सहितको पूर्ण आयाम डेटा प्रदान गर्दछ। विभिन्न फ्रेम आकारहरू (63/100/225/400/630/800/1250/1600) मानक क्याबिनेट स्थापनाको लागि H, H1, H2 आयामहरूसँग मेल खान्छ। म्यानुअल र इलेक्ट्रिक अपरेटिङ मेकानिज्म उचाइ पनि सजिलो विधानसभा लागि मानकीकृत छ।
सहायक उपकरण र कार्यहरू
आन्तरिक सामानहरू
★ शन्ट रिलीज: विश्वसनीय ट्रिपिङको लागि 70%–110% मूल्याङ्कन भोल्टेज
★ अन्डर-भोल्टेज रिलीज: स्वचालित सुरक्षाको लागि 35%–70% भोल्टेज ड्रप
★ सहायक सम्पर्क र अलार्म सम्पर्क: संकेत प्रतिक्रिया र गल्ती अलार्म
★ प्रि-पेड मिटर समर्पित रिलीज: ढिलाइ ट्रिपिङ 0.5-2s
बाह्य सामानहरू
★ म्यानुअल सञ्चालन संयन्त्र
★ इलेक्ट्रिक (मोटर) सञ्चालन संयन्त्र
★ फेज सेपरेटर, माउन्टिङ स्क्रू, बसबार किटहरू

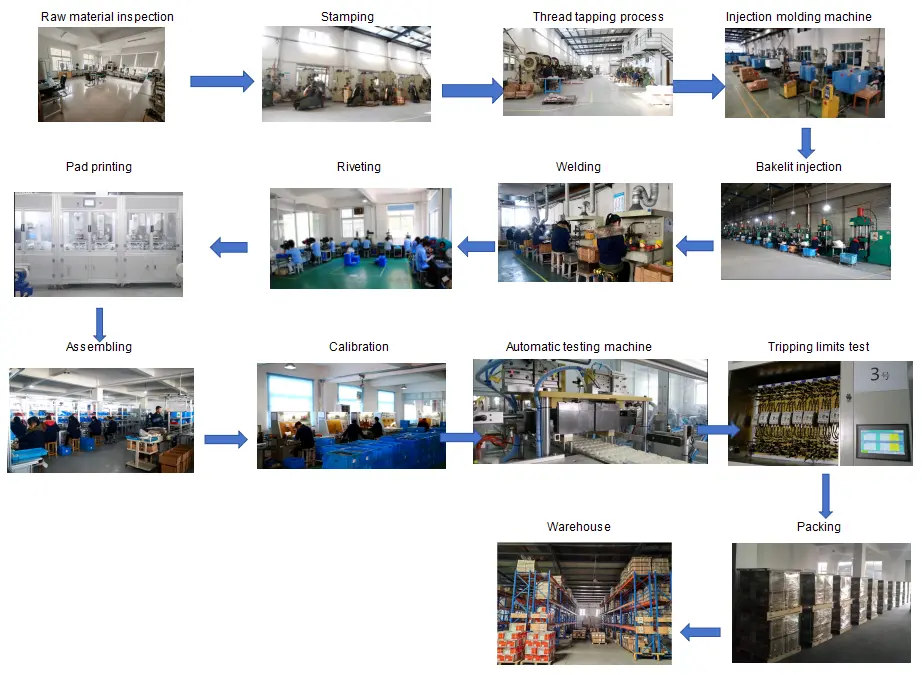

गुणस्तर नियन्त्रण प्रवाह
कच्चा माल निरीक्षण → उत्पादन प्रशोधन → असेंबली लाइन → ट्रिप विशेषता परीक्षण → तापमान वृद्धि परीक्षण → सर्ट सर्किट परीक्षण → एजिंग परीक्षण → उपस्थिति र आयाम जाँच → प्याकेजिङ → ढुवानी अघि अन्तिम निरीक्षण

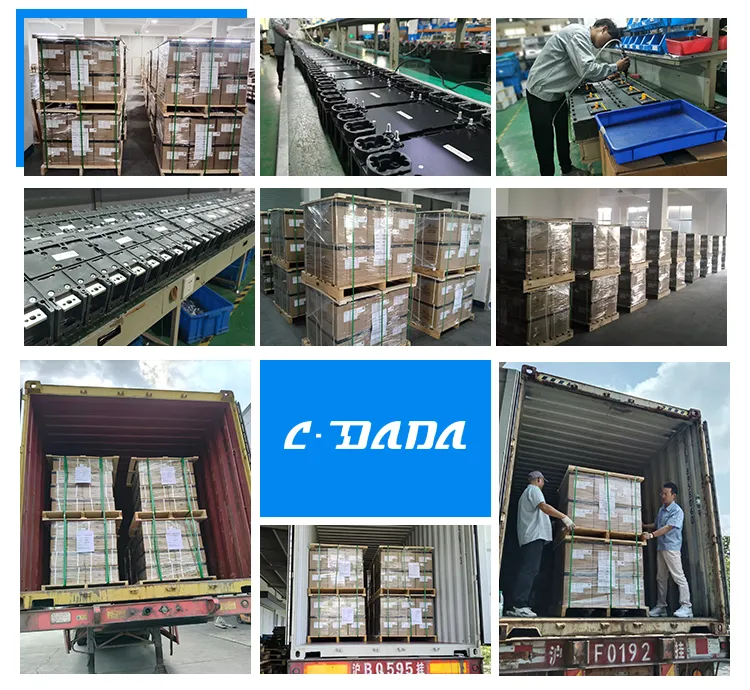

प्याकेजिङ र ढुवानी
★ सुरक्षित यातायातको लागि मानक निर्यात दफ़्ती + काठको प्यालेट
★ लेबल: मोडेल, वर्तमान, पोल, मात्रा, प्रमाणपत्र
★ समुद्री, हावा र भूमि रसद को लागी उपयुक्त

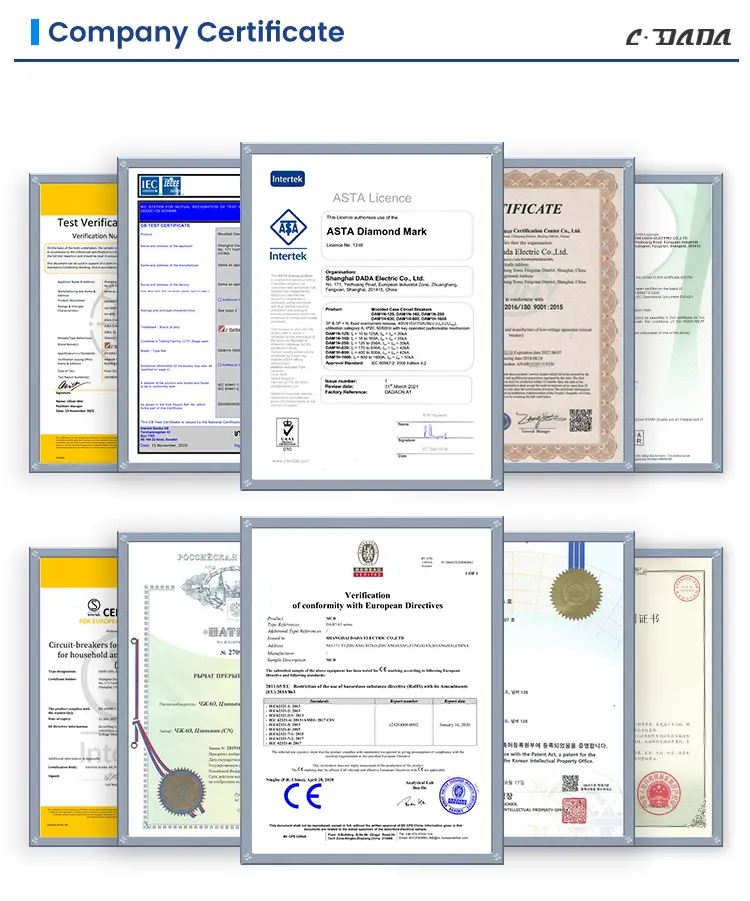

प्रमाणपत्रहरू
IEC60947-2, GB14048.2, CE, CB, ROHS र अन्य अन्तर्राष्ट्रिय स्वीकृतिहरू।

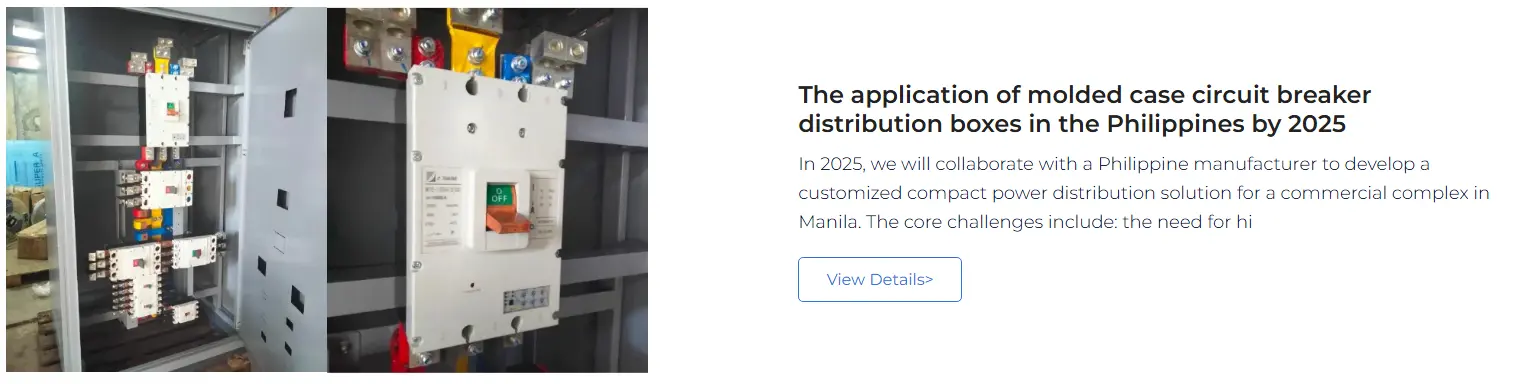

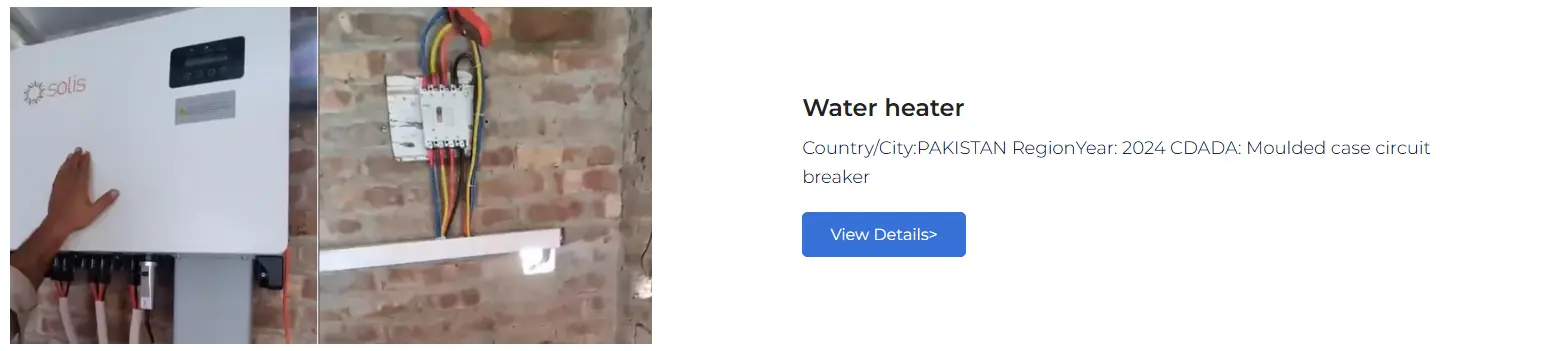

ग्राहक सहयोग केसहरू
CDADA DAM2 श्रृंखला MCCB बिजुली वितरण प्रणाली इन्टिग्रेटरहरू, औद्योगिक उपकरण निर्माताहरू, स्विचगियर कारखानाहरू, निर्माण ठेकेदारहरू र युरोप, दक्षिण पूर्व एशिया, मध्य पूर्व, अफ्रिका र दक्षिण अमेरिकाका OEM ब्रान्डहरू सहित विश्वव्यापी ग्राहकहरूलाई आपूर्ति गरिएको छ। हामी दीर्घकालीन साझेदारहरूको लागि स्थिर थोक आपूर्ति र अनुकूलित समाधानहरू प्रदान गर्दछौं।
