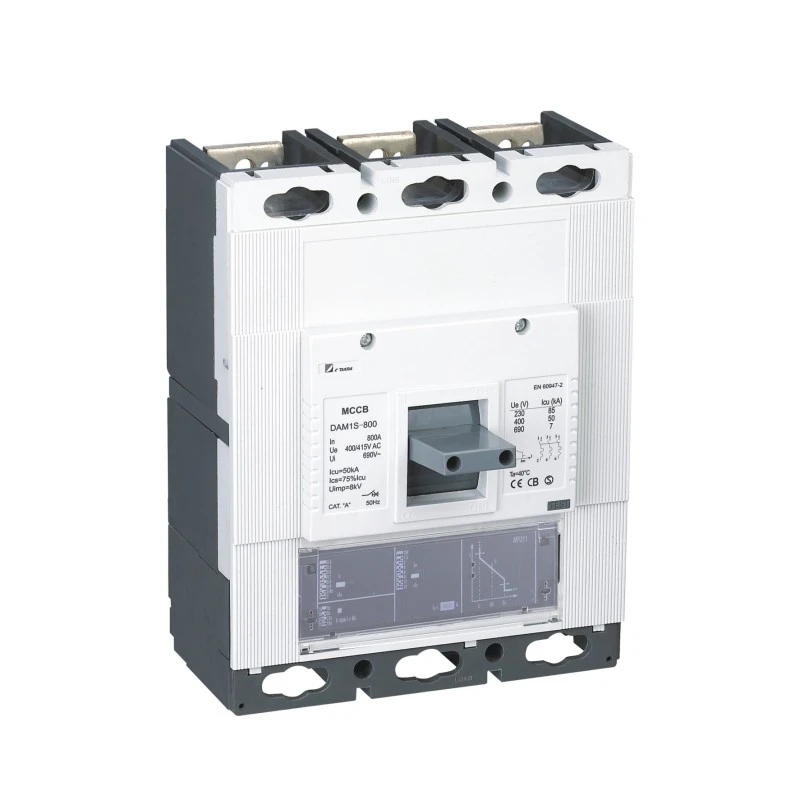

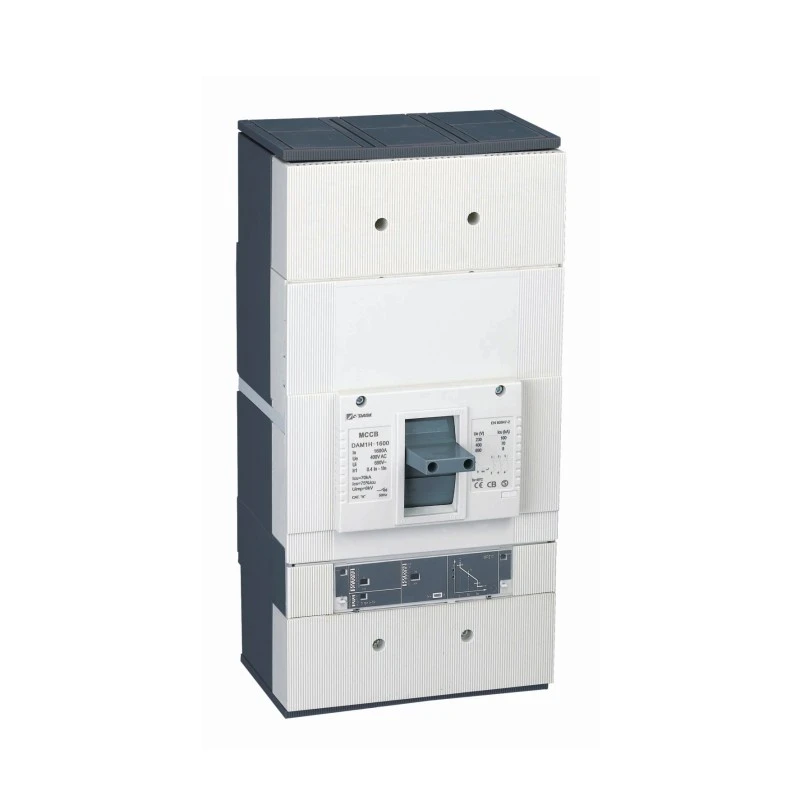

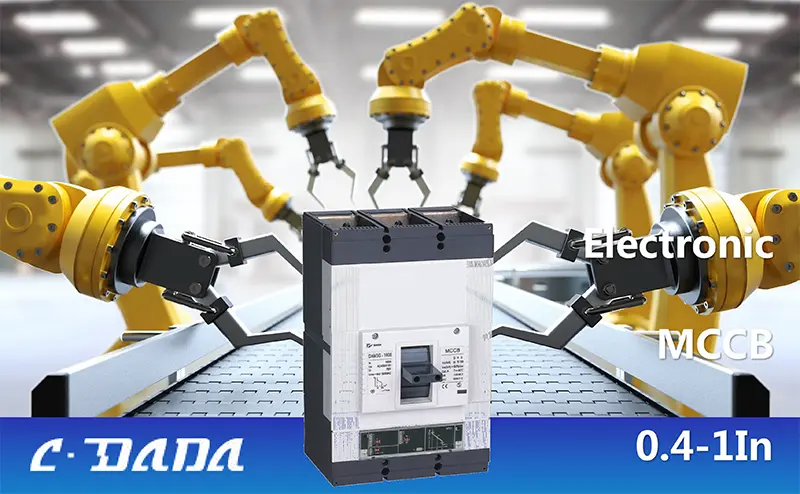

इलेक्ट्रोनिक प्रकार मोल्डेड केस सर्किट ब्रेकर

परिशुद्धता, बुद्धिमत्ता र विश्वसनीयताको माग गर्ने आधुनिक पावर प्रणालीहरूको लागि, Shanghai DADA Electric CO., LTD द्वारा इलेक्ट्रोनिक प्रकार मोल्डेड केस सर्किट ब्रेकर। कम भोल्टेज सुरक्षा मा एक नयाँ मानक सेट। परम्परागत थर्मल-चुम्बकीय ब्रेकरहरू भन्दा फरक, यो बुद्धिमान MCCB ले अत्यधिक सटीक, प्रोग्रामयोग्य ओभरकरेन्ट सुरक्षा प्रदान गर्न माइक्रोप्रोसेसर-आधारित इलेक्ट्रोनिक ट्रिप एकाइ प्रयोग गर्दछ - परिवेशको तापमान उतार-चढ़ावबाट प्रतिरक्षा।

40% देखि 100% In (थर्मल) र 1.5× देखि 12× In (चुम्बकीय) सम्म समायोजन योग्य सेटिङहरूसँग, यसले डेटा केन्द्रहरू, औद्योगिक प्लान्टहरू, अस्पतालहरू, र नवीकरणीय ऊर्जा प्रणालीहरूमा जटिल समन्वयको लागि बेजोड लचिलोपन प्रदान गर्दछ। 400V/415V मा 100A देखि 1600A सम्म मूल्याङ्कन गरिएको, यसले कम्प्याक्ट डिजाइनलाई उन्नत प्रकार्यतासँग जोड्दछ- र चरम गल्तीहरूमा असफल-सुरक्षित प्रत्यक्ष-यात्रा समावेश गर्दछ, भले पनि इलेक्ट्रोनिक्स असफल भयो।

प्रमुख विनिर्देशहरू

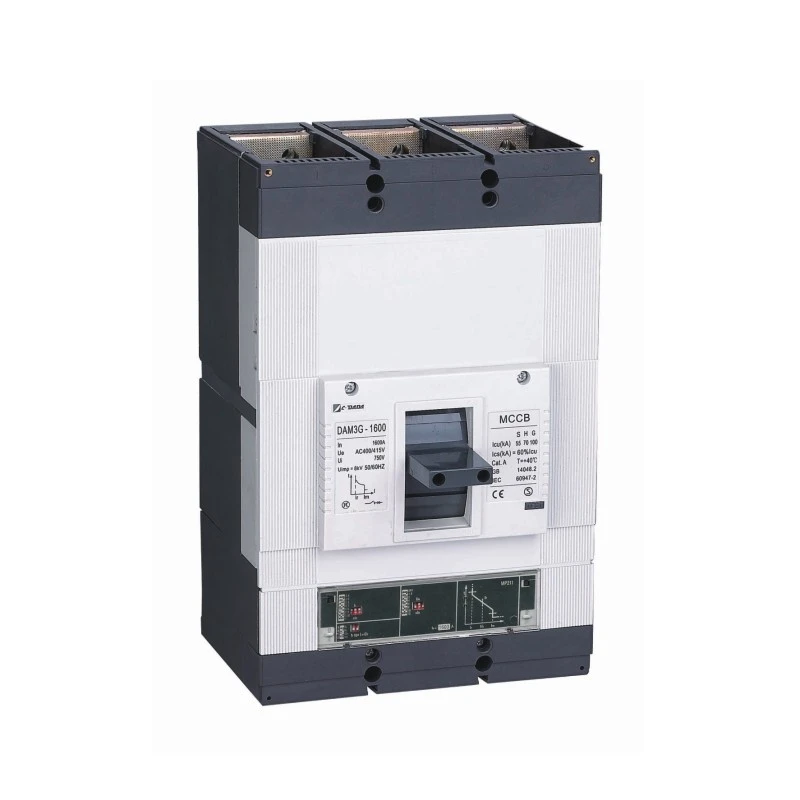

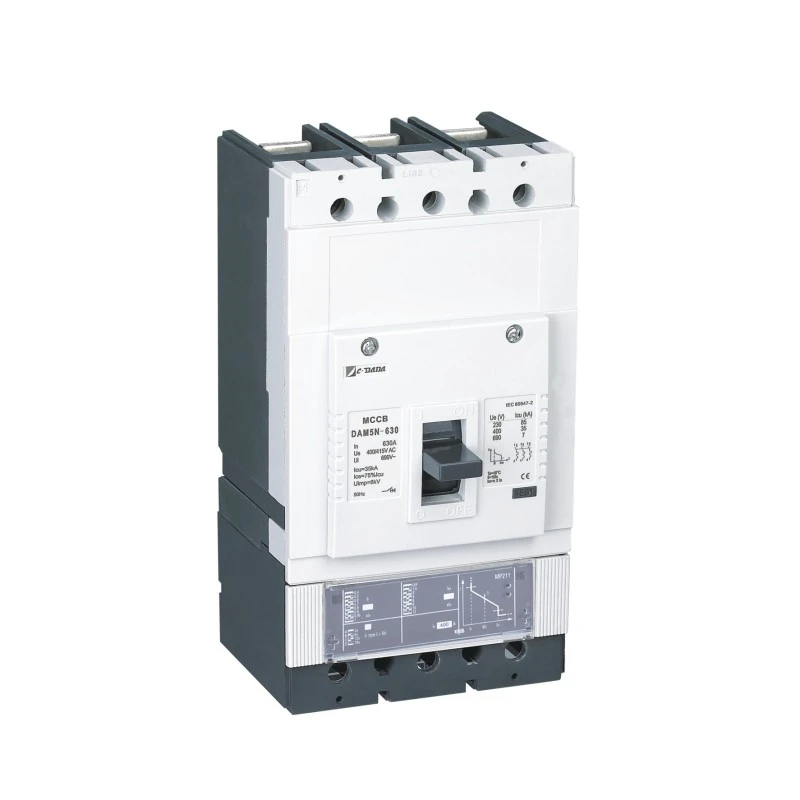

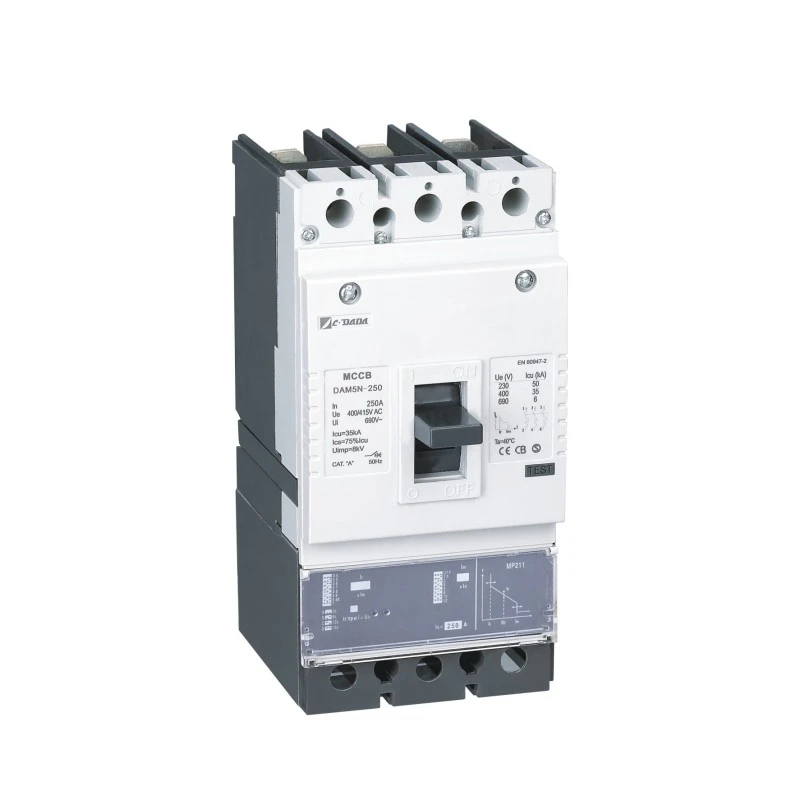

मोडेल: CDADA DAM2 / DE श्रृंखला (इलेक्ट्रोनिक प्रकार मोल्डेड केस सर्किट ब्रेकर)

प्रकार: इलेक्ट्रोनिक मोल्डेड केस सर्किट ब्रेकर

पोलहरू: 3P / 4P

रेटेड भोल्टेज (Ue): 400V / 415V AC

मूल्याङ्कन गरिएको वर्तमान (मा): 100A - 1600A

ट्रिप एकाइ: माइक्रोप्रोसेसर-आधारित इलेक्ट्रोनिक रिलीज

थर्मल समायोजन (आईआर): 40% - 100% भित्र

चुम्बकीय समायोजन (Im): 1.5 × - 12 × इन्च

फाइदाहरू

★ फराकिलो दायरा: 100A देखि 1600A (AC)

★ कम्प्याक्ट आयामहरू

★ समायोज्य थर्मल सेटिङ (40-100%) मा।

★ समायोज्य चुम्बकीय सेटिङ (1.5-12 पटक) मा।

★ ट्रिप बटन प्रावधानमा पुश गर्नुहोस्।

★ मुख्य र arcing सम्पर्कहरू अलग गर्नुहोस्

★ सामान को फराकिलो दायरा।

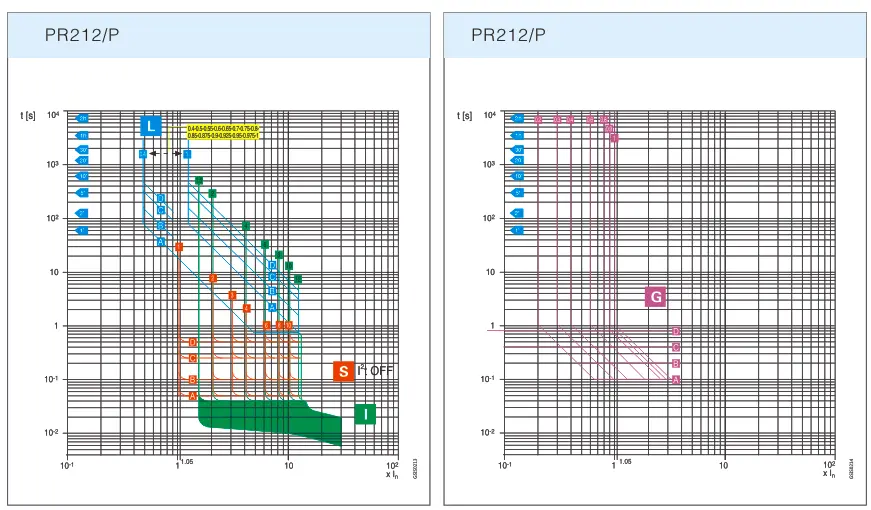

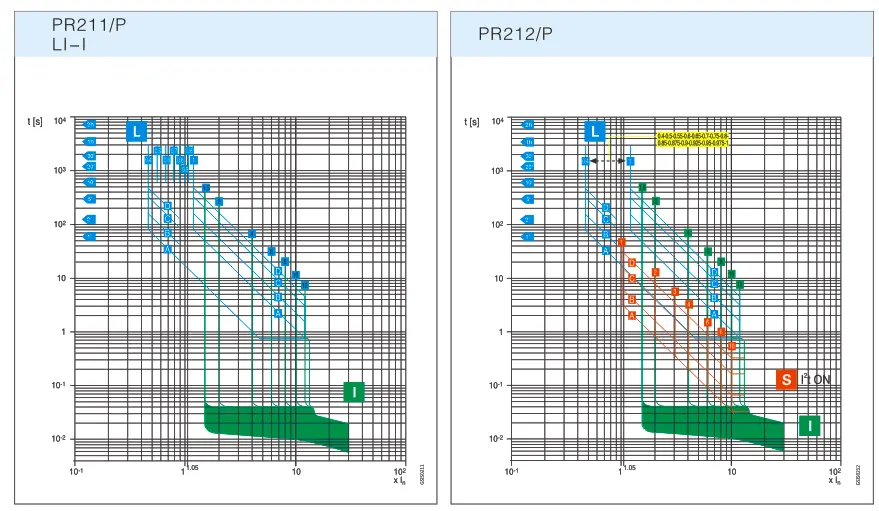

इलेक्ट्रोनिक रिलीज विशेषता वक्र

विद्युतीय मापदण्डहरू

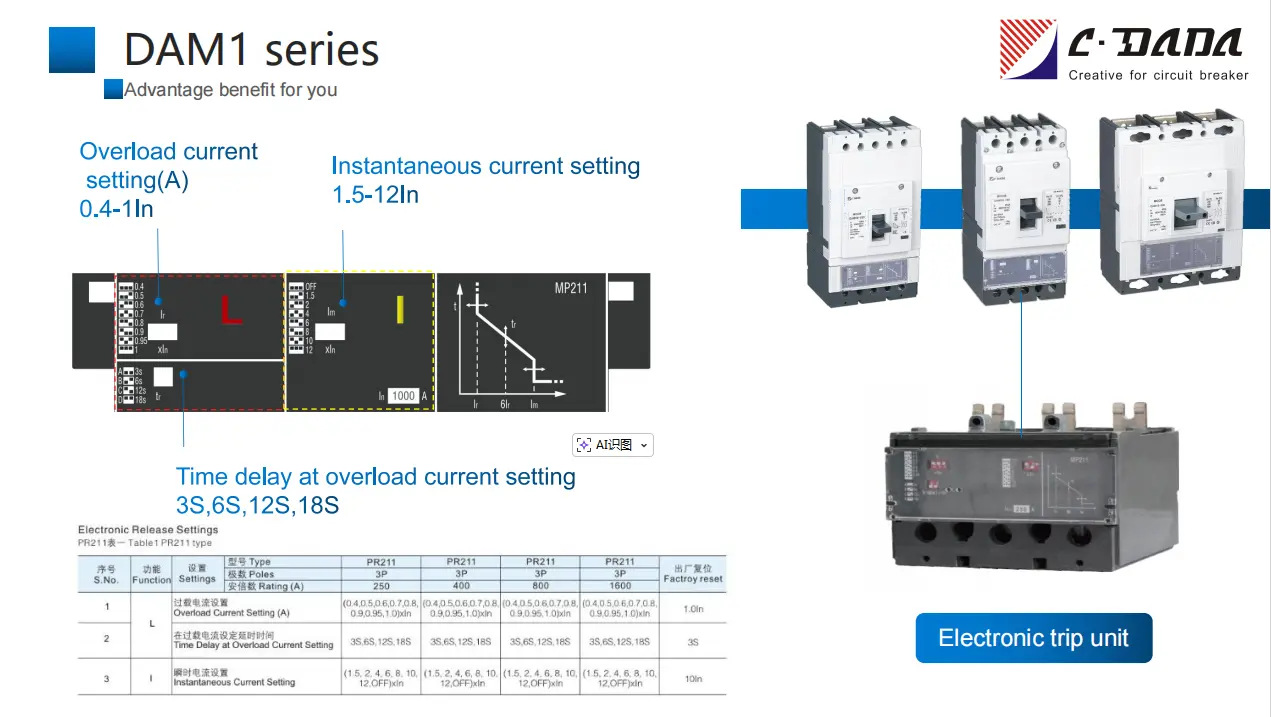

तालिका 1 PR211 प्रकार

S. No.

कार्य

सेटिङहरू

टाइप गर्नुहोस्

PR211

PR211

PR211

PR211

फ्याक्ट्रोय रिसेट

पोलहरू

३पी

३पी

३पी

३पी

मूल्याङ्कन (A)

250

400

800

1600

1

L

ओभरलोड हालको सेटिङ (ए)

(०.४,०.५,०.६,०.७,०.८,०.९,०.९५,१.०)xIn

(०.४,०.५,०.६,०.७,०.८,०.९,०.९५,१.०)xIn

(०.४,०.५,०.६,०.७,०.८,०.९,०.९५,१.०)xIn

(०.४,०.५,०.६,०.७,०.८,०.९,०.९५,१.०)xIn

१.० इन्च

2

ओभरलोड वर्तमान सेटिङमा समय ढिलाइ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

तत्काल वर्तमान सेटिङ

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

१० इन्च

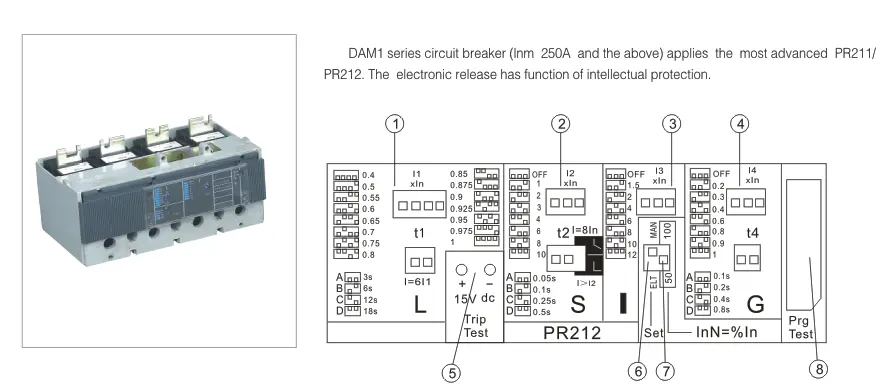

तालिका २ PR212 प्रकार

S. No.

कार्य

सेटिङहरू

टाइप गर्नुहोस्

PR212

PR212

PR212

PR212

फ्याक्ट्रोय रिसेट

पोलहरू

३पी

३पी

३पी

३पी

मूल्याङ्कन (A)

250

४००/६३०

800

1600

1

L

ओभरलोड हालको सेटिङ (ए)

(०.४,०.५,०.५५,०.६,०.६५,०.७,०.७५,०.८) xIn

(०.४,०.५,०.५५,०.६,०.६५,०.७,०.७५,०.८) xIn

(०.४,०.५,०.५५,०.६,०.६५,०.७,०.७५,०.८) xIn

(०.४,०.५,०.५५,०.६,०.६५,०.७,०.७५,०.८) xIn

१.० इन्च

2

ओभरलोड वर्तमान सेटिङमा समय ढिलाइ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

छोटो - सर्किट वर्तमान सेटिङ (A)

(1, 2, 3, 4, 6, 8, 10，OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

६ इन्च

4

छोटो सर्किट वर्तमान सेटिङमा समय ढिलाइ

०.०५, ०.१, ०.२५, ०.५

०.०५, ०.१, ०.२५, ०.५

०.०५, ०.१, ०.२५, ०.५

०.०५, ०.१, ०.२५, ०.५

०.१ एस

5

I

तत्काल वर्तमान सेटिङ

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

१० इन्च

6

G

ग्राउण्ड फल्ट वर्तमान सेटिङ (A)

(०.२,०.३,०.४, ०.६,०.८,०.९,१.०, बन्द)xIn

(०.२,०.३,०.४, ०.६,०.८,०.९,१.०, बन्द)xIn

(०.२,०.३,०.४, ०.६,०.८,०.९,१.०, बन्द)xIn

(०.२,०.३,०.४, ०.६,०.८,०.९,१.०, बन्द)xIn

१.० इन्च

7

ग्राउन्ड फल्ट सेटिङमा समय ढिलाइ

०.१, ०.२, ०.४, ०.८

०.१, ०.२, ०.४, ०.८

०.१, ०.२, ०.४, ०.८

०.१, ०.२, ०.४, ०.८

०.४ एस

8

बिजुली वा इलेक्ट्रोनिक प्यारामिटर सेट को चयन

प्रकार्य सेट (ELT/MAN स्विच गर्नुहोस्)

9

शून्य रेखाको डिप स्विचको प्यारामिटरहरू सेट गर्न प्रयोग गरिन्छ

InN=%In, 50/100 स्विच गर्नुहोस्

10

जडान मापन उपकरणको लागि सकेट

प्यानल सकेट

किन CDADA Electronic MCCB छनौट गर्ने?

★ साँचो बुद्धि, स्वचालन मात्र होइन
माइक्रोप्रोसेसरले तातो वा बुढ्यौलीका कारण कुनै बहाव बिना सटीक व्युत्क्रम-समय, निश्चित-समय, र तात्कालिक सुरक्षा सक्षम पार्दै, वर्तमान वेभफॉर्महरू लगातार विश्लेषण गर्दछ।

★ असफल-सुरक्षित डिजाइन
इलेक्ट्रोनिक सर्किट असफल भए पनि, प्रत्यक्ष विद्युत चुम्बकीय लचले गम्भीर सर्ट सर्किटको समयमा ब्रेकर ट्रिपहरू सुनिश्चित गर्दछ - IEC 60947-2 सुरक्षा रिडन्डन्सी आवश्यकताहरू पूरा गर्दै।

★ सुपीरियर समन्वय
अल्ट्रा-वाइड समायोजन दायराहरू (40-100% Ir, 1.5-12× Im) ले अपस्ट्रिम/डाउनस्ट्रीम यन्त्रहरूसँग सही समन्वय गर्न अनुमति दिन्छ — आउटेज क्षेत्रहरू कम गर्दै।

★ भविष्य-प्रमाण पूर्वाधार
भवन व्यवस्थापन प्रणाली (BMS) वा स्मार्ट ग्रिडहरूमा एकीकरणको लागि वैकल्पिक संचार मोड्युलहरू (Modbus RTU, Profibus) सँग उपयुक्त।

★ वैश्विक गुणस्तर, प्रतिस्पर्धी मूल्य
आईएसओ 9001 अन्तर्गत शंघाईमा निर्मित, अन्तर्राष्ट्रिय प्रमाणपत्रहरू सहित - एशियाई लागत दक्षतामा युरोपेली स्तरको प्रदर्शन प्रदान गर्दै।

★ हामीसँग उत्पादन विकास, सुधार र अनुकूलनमा केन्द्रित १५ ईन्जिनियरहरूको समर्पित टोली छ।

आदर्श अनुप्रयोगहरू

डाटा केन्द्रहरू: सटीक चयनात्मक ट्रिपिङको साथ क्यास्केडिङ विफलताहरू रोक्नुहोस्

अस्पतालहरू: जीवन-समर्थन प्रणालीहरूको लागि निर्बाध शक्ति सुनिश्चित गर्नुहोस्

औद्योगिक स्वचालन: VFDs, सफ्ट स्टार्टरहरू, र रोबोटिक्ससँग समन्वय गर्नुहोस्

सौर्य/विन्ड फार्महरू: चर जेनेरेशन प्रोफाइलहरूमा अनुकूलन गर्नुहोस्

स्मार्ट वाणिज्य भवनहरू: अतिरिक्त मिटरहरू बिना ऊर्जा अनुगमन सक्षम गर्नुहोस्

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: इलेक्ट्रोनिक MCCB लाई थर्मल-चुम्बकीय भन्दा फरक के बनाउँछ?

A1: इलेक्ट्रोनिक प्रकार मोल्डेड केस सर्किट ब्रेकरहरूले उच्च परिशुद्धताका साथ वर्तमान र ट्रिगर ट्रिपहरू विश्लेषण गर्न माइक्रोप्रोसेसर प्रयोग गर्दछ। तिनीहरू परिवेशको तापक्रमबाट प्रभावित हुँदैनन्, फराकिलो समायोजन दायराहरू प्रस्ताव गर्छन्, र लोड डेटा लगिङ प्रदान गर्न सक्छन्—बिमेटल/सोलेनोइड-आधारित थर्मल-चुम्बकीय प्रकारहरूको विपरीत।

Q2: के 1600A इलेक्ट्रोनिक MCCB 4-पोल कन्फिगरेसनमा उपलब्ध छ?

A2: हो— 250A देखि 1600A सम्मका सबै CDADA इलेक्ट्रोनिक MCCB हरू 3P र 4P दुवै संस्करणहरूमा उपलब्ध छन्।

Q3: के हुन्छ यदि विद्युतीय यात्रा एकाइ सर्ट सर्किटको समयमा असफल भयो?

A3: ब्रेकरले मेकानिकल ब्याकअप समावेश गर्दछ: चरम गल्ती प्रवाह (>12×In), चुम्बकीय लचले प्रत्यक्ष खोल्ने ट्रिगर गर्दछ - इलेक्ट्रोनिक्स अफलाइनमा पनि सुरक्षा सुनिश्चित गर्दै।

Q4: के म वास्तविक-समय वर्तमान मानहरू निगरानी गर्न सक्छु?

A4: हो— इलेक्ट्रोनिक ट्रिप एकाईले ऊर्जा व्यवस्थापनका लागि उपयोगी छनोट गर्न मिल्ने समय (जस्तै, २४ घन्टा) मा तात्कालिक, अधिकतम, न्यूनतम, र औसत वर्तमान देखाउँछ।

Q5: किन अन्य बुद्धिमान MCCB ब्रान्डहरू भन्दा CDADA छनौट गर्ने?

A5: CDADA प्रस्तावहरू:

● वास्तविक दोहोरो-दायरा समायोजन योग्यता (धेरै प्रतियोगीहरूले Im लाई ≤10× मा सीमित गर्छन्)

● असफल-सुरक्षित मेकानिकल ब्याकअप (सबै "इलेक्ट्रोनिक" MCCB सँग यो छैन)

● कम्प्याक्ट साइज - परिमार्जन बिना नै लिगेसी प्यानलहरूमा फिट हुन्छ

● बलियो विश्वव्यापी प्रमाणीकरण पोर्टफोलियो (ASTA, KEMA, CE)

● अंग्रेजीमा प्राविधिक समर्थनको साथ OEM-अनुकूल मूल्य निर्धारण
