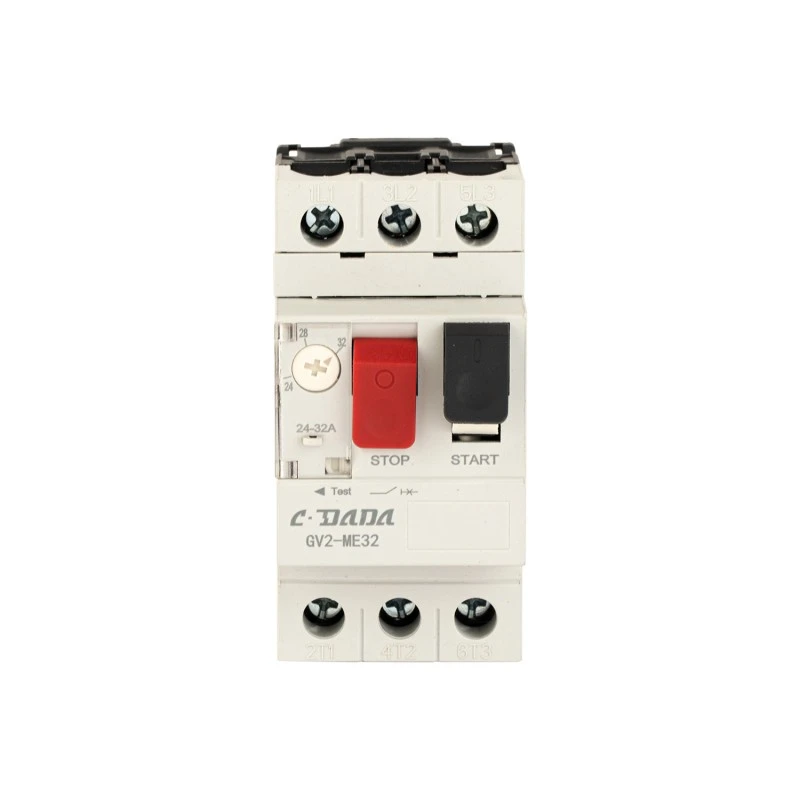

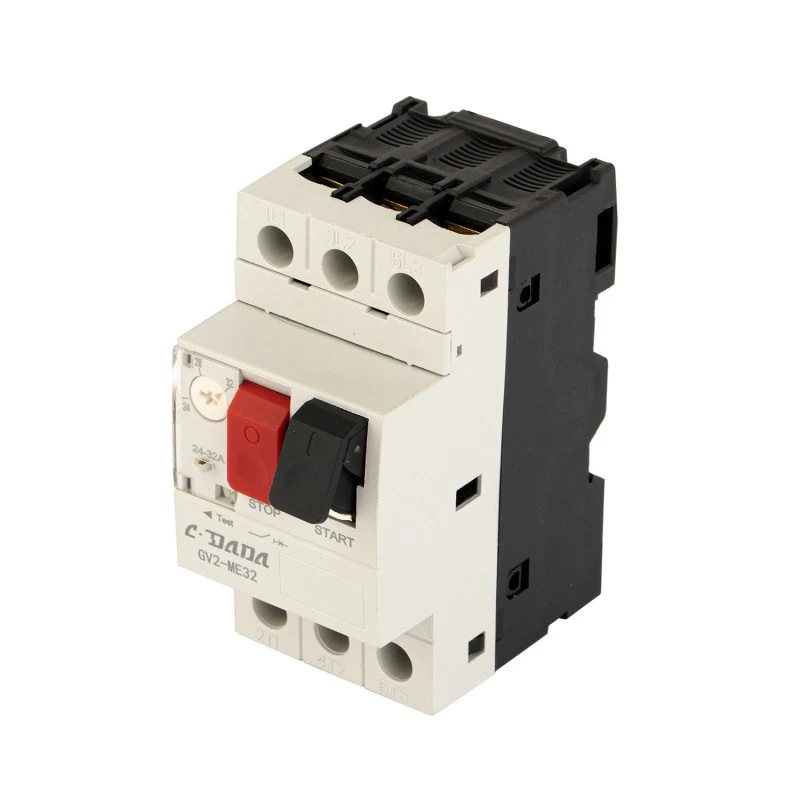

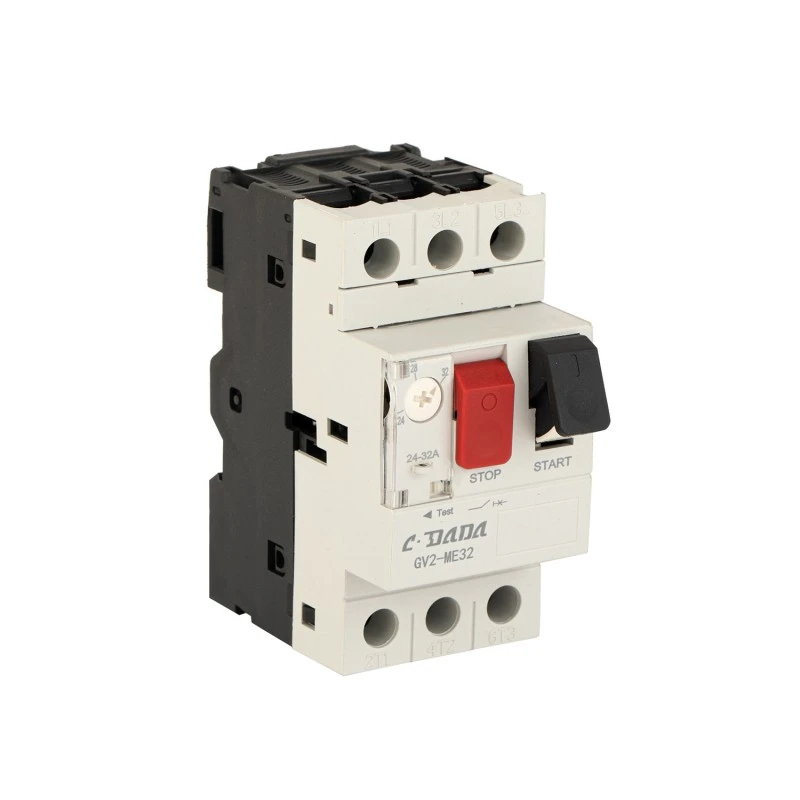

GV2 2P मोटर संरक्षण सर्किट ब्रेकर

CDADA GV2 2P मोटर प्रोटेक्शन सर्किट ब्रेकर (MPCB) को साथ मोटर सुरक्षालाई सरल बनाउनुहोस् एक उच्च परिशुद्धता, कम्प्याक्ट समाधान Shanghai DADA Electric CO., LTD द्वारा ईन्जिनियर गरिएको छ। अर्को पुस्ताको प्रविधि प्लेटफर्म र पूर्ण स्वचालित उत्पादन प्रयोग गर्दै। एकल-चरण वा दुई-चरण मोटर सर्किटहरूको लागि डिजाइन गरिएको, GV2 2P ले ओभरलोड, सर्ट-सर्किट, चरण-हानि (सेटहरूमा प्रयोग गर्दा 3-चरण अनुप्रयोगहरूको लागि), र एक DIN-रेल माउन्ट गरिएको उपकरणमा अलगाव कार्यहरू एकीकृत गर्दछ।

0.1A देखि 32A को समायोज्य सेटिङ दायरा, परिवेशको तापमान भिन्नताहरूको लागि थर्मल क्षतिपूर्ति, र 690V को मूल्याङ्कन गरिएको इन्सुलेशन भोल्टेजको साथ, यसले पम्प, फ्यान, कम्प्रेसर, कन्वेयर र HVAC प्रणालीहरूमा साना मोटरहरूको लागि भरपर्दो सुरक्षा सुनिश्चित गर्दछ। CE मापदण्डहरूमा प्रमाणित, 110,000 मेकानिकल र इलेक्ट्रिकल अपरेशनहरू, र सहायक सम्पर्कहरू, शन्ट रिलीज, र अन्डरभोल्टेज रिलीज जस्ता वैकल्पिक सामानहरूसँग सुसज्जित, CDADA GV2 MPCB ले स्पेस-सेभिंग 2-पोल ढाँचामा औद्योगिक-ग्रेड प्रदर्शन प्रदान गर्दछ।

प्रमुख विनिर्देशहरू

मोडेल शृङ्खला: GV2 2P MPCB

ब्रान्ड: CDADA | निर्माता: शंघाई दादा इलेक्ट्रिक कं, लि

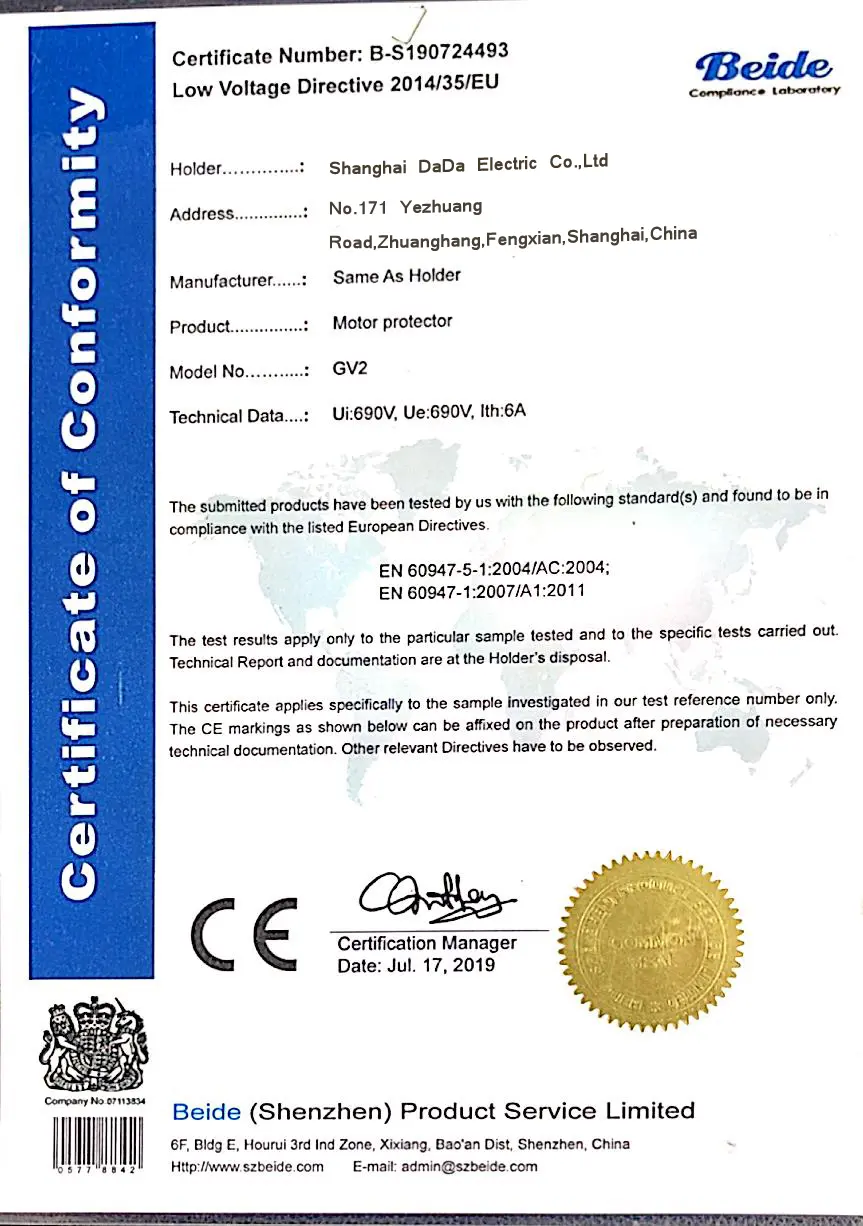

प्रमाणीकरण: CE

पोलहरू: 2P (एकल-चरण मोटरहरूको लागि वा 3-चरण सुरक्षा सेटको भागको रूपमा आदर्श)

हालको दायरा सेट गर्दै: 0.1A - 32A (डायल मार्फत समायोज्य)

फ्रेम मूल्याङ्कन: 32A

रेटेड अपरेटिङ भोल्टेज: 690V एसी

रेटेड इन्सुलेशन भोल्टेज (Ui): 690V

इम्पल्स विसस्टेन्ड भोल्टेज (Uimp): 6000V

सञ्चालन आवृत्ति: 50/60Hz

यात्रा वर्ग: 10A (सामान्य-उद्देश्य मोटरहरूको लागि मानक)

संरक्षण कार्यहरू:

★ थर्मल अधिभार संरक्षण

★ सर्ट सर्किट संरक्षण

★ फेज-लोस सुरक्षा* (*3-पोल कन्फिगरेसन वा समन्वयित सेटमा प्रयोग गर्दा)

★ अलगाव प्रकार्य (दृश्य ब्रेक)

★ निर्मित तापमान क्षतिपूर्ति

मेकानिकल जीवन: 110,000 सञ्चालन

विद्युतीय जीवन (AC-3, 400V): 110,000 सञ्चालनहरू

टाइटनिङ टर्क: 1.7 N·m

सञ्चालन प्रकार: पुश-बटन अन/अफ स्पष्ट यात्रा सूचकको साथ

माउन्टिंग: 35mm DIN रेल

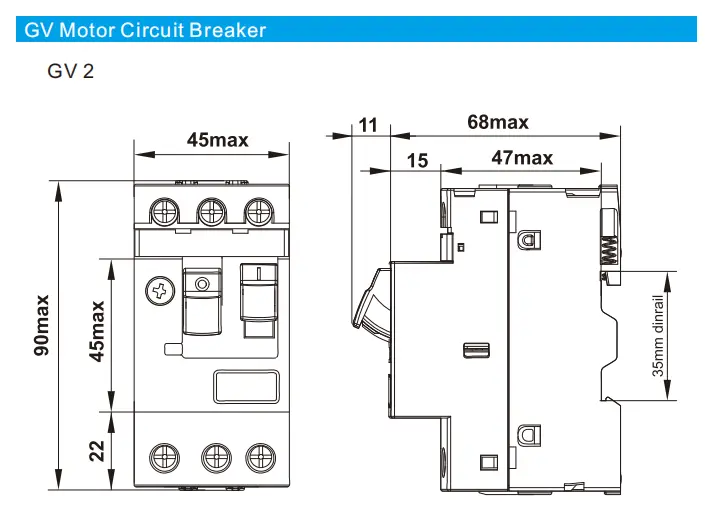

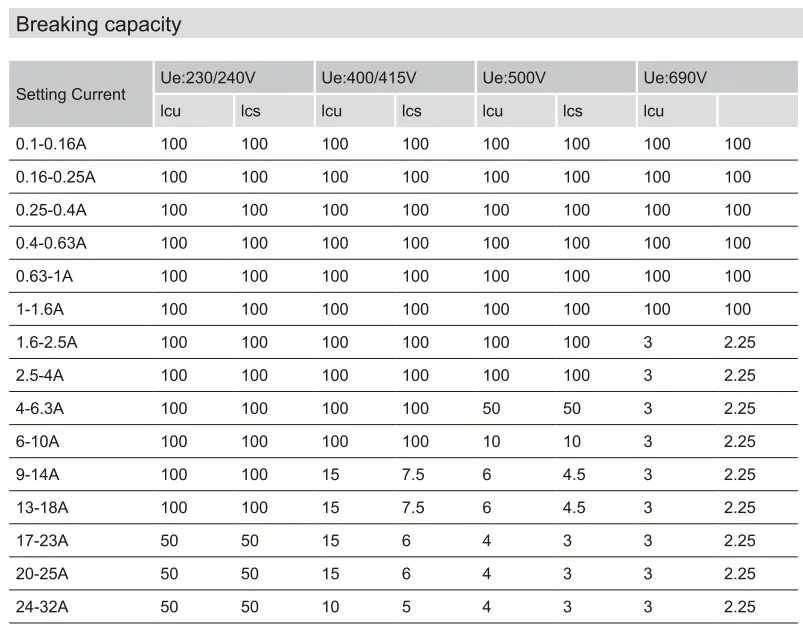

प्राविधिक डाटा पाना

CDADA GV2 2P मोटर संरक्षण सर्किट ब्रेकर किन छनौट गर्ने?

★ सबै-मा-एक मोटर सुरक्षा

सर्किट ब्रेकर + थर्मल ओभरलोड रिले + आइसोलेटर संयोजन गर्दछ - अलग कम्पोनेन्टहरूको आवश्यकता हटाउँछ।

★ सटीक र स्थिरता

तापमान-क्षतिपूर्ति संयन्त्रले परिवेश परिवर्तनहरू (जस्तै, तातो कार्यशालाहरू वा चिसो तहखानेहरू) को बावजूद लगातार ट्रिपिङ सुनिश्चित गर्दछ।

★ उच्च स्थायित्व

110,000 मेकानिकल/विद्युत चक्रहरू-दीर्घकालीन विश्वसनीयतामा धेरै प्रतिस्पर्धीहरूलाई पछि पार्दै।

★ अन्तरिक्ष बचत 2P डिजाइन

कम्प्याक्ट कन्ट्रोल प्यानल, OEM मेसिनरी, र प्यानल रियल इस्टेट सीमित रहेको रिट्रोफिट परियोजनाहरूको लागि आदर्श।

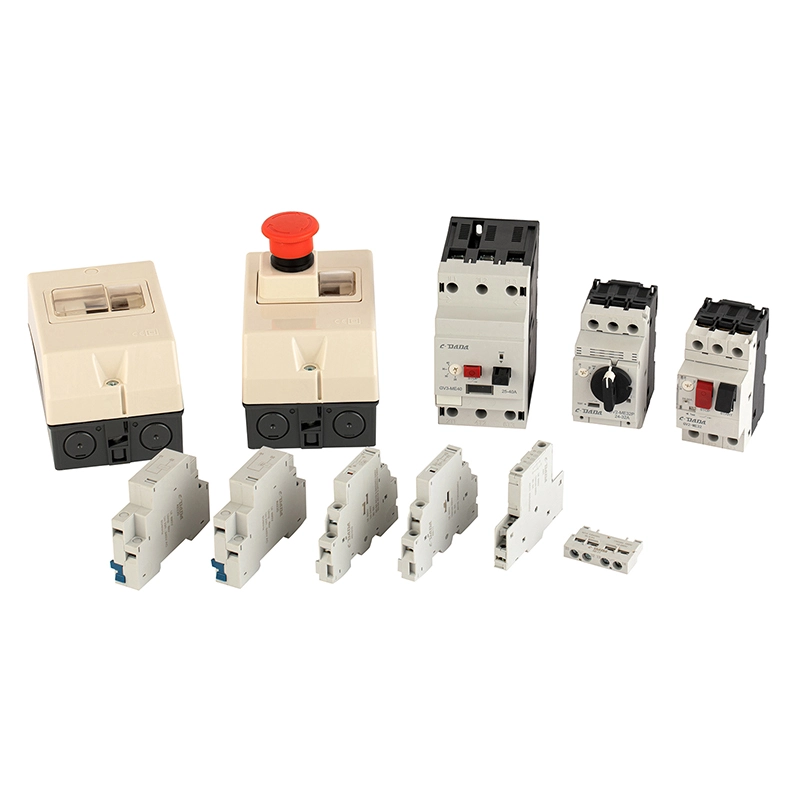

★ पूर्ण सहायक इकोसिस्टम

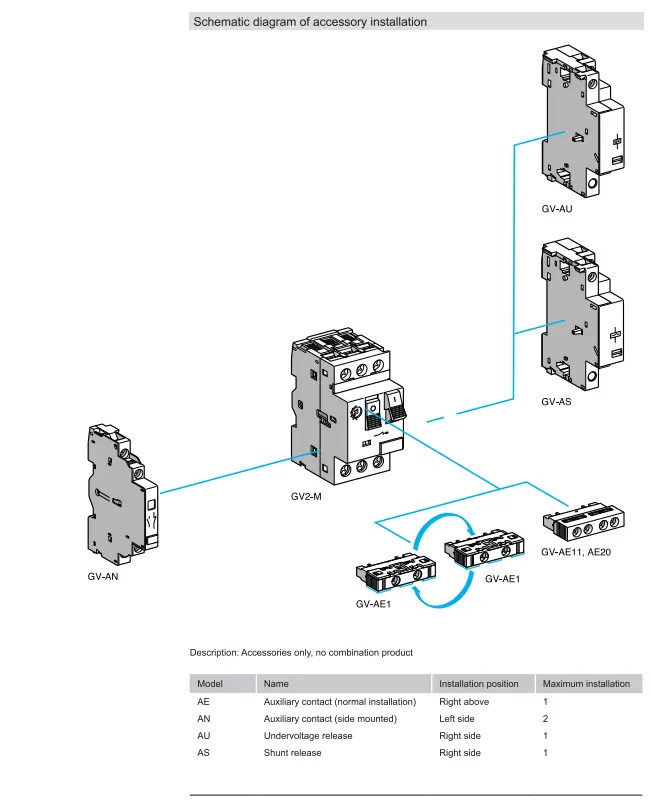

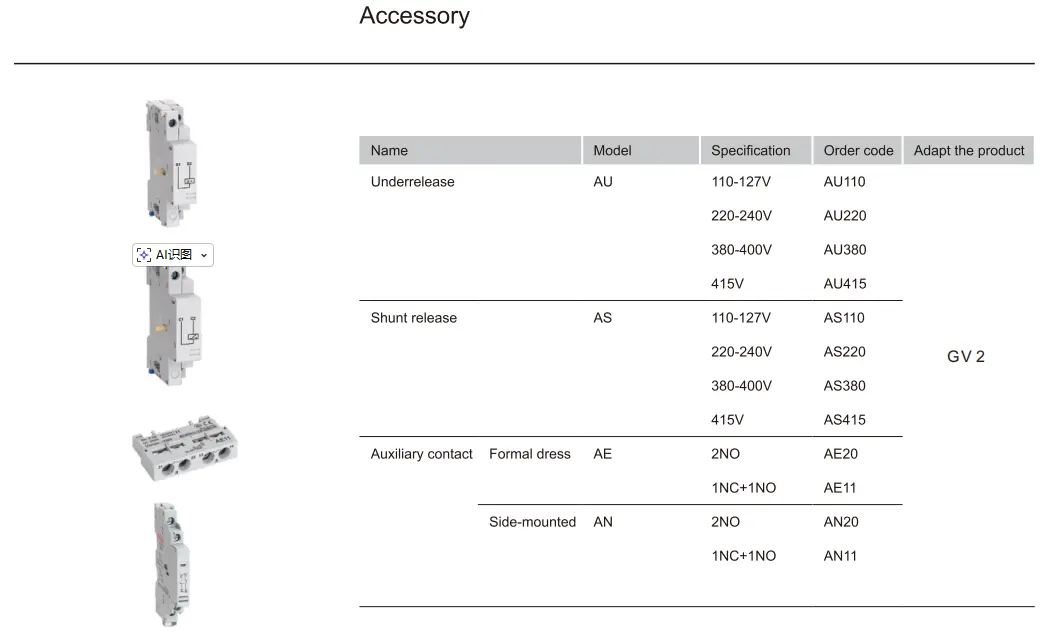

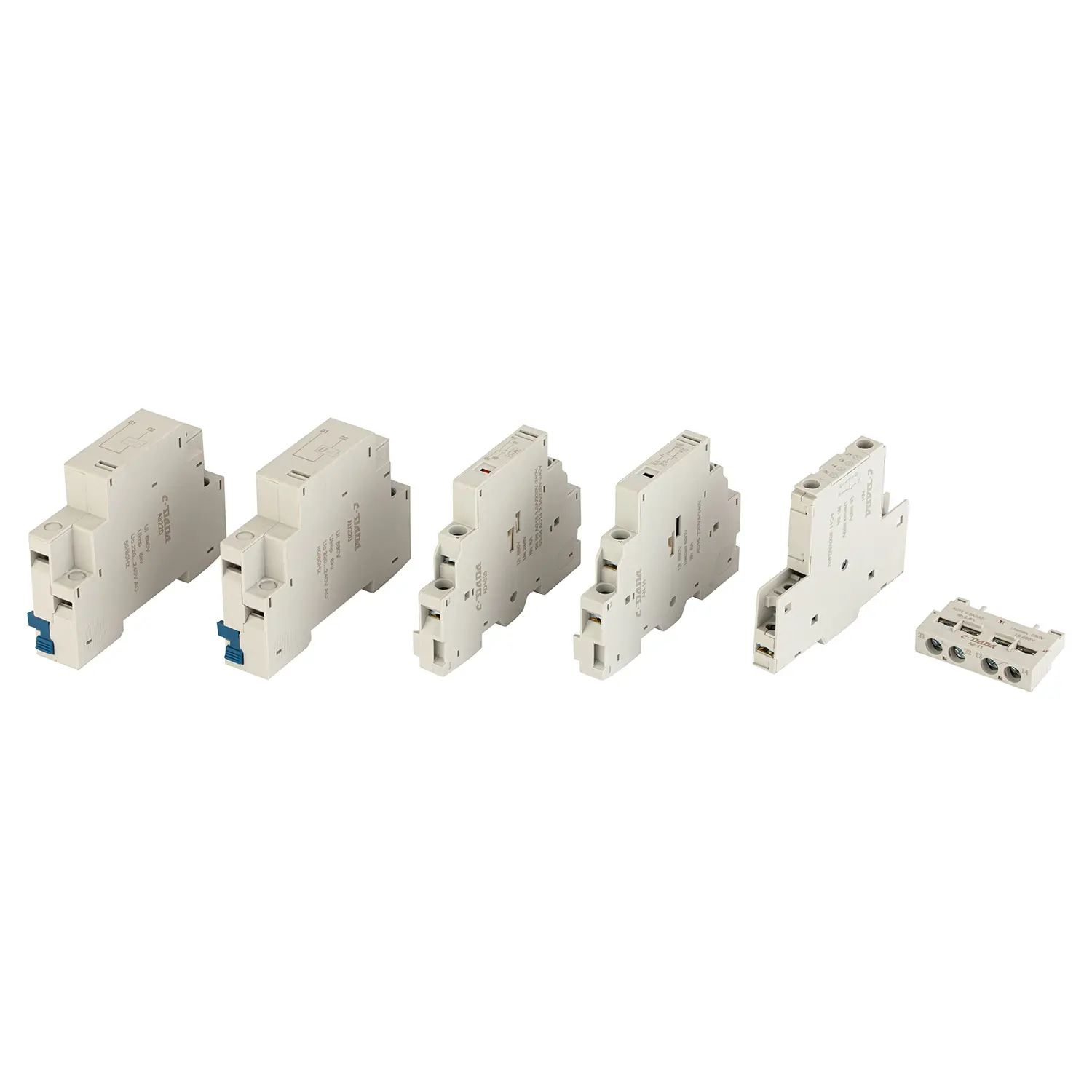

AE (अगाडि सहायक), AN (साइड सहायक), AU (अण्डरभोल्टेज रिलीज), AS (शन्ट ट्रिप) लाई समर्थन गर्दछ - रिमोट सिग्नलिङ, स्वत: बन्द, वा PLC एकीकरण सक्षम गर्दै।

★ विश्वव्यापी अनुपालन

CE 690V रेटिङको साथ प्रमाणित - युरोपेली, एसियाली, अफ्रिकी र ल्याटिन अमेरिकी बजारहरूको लागि उपयुक्त।

★ स्थिरता स्वचालित उत्पादन उपकरण, मानकीकृत सञ्चालन प्रक्रियाहरू, कठोर आगमन सामग्री निरीक्षण, प्रक्रियामा परीक्षण, र महत्वपूर्ण मापदण्डहरूको लागि अन्तिम 100% कार्यात्मक परीक्षण मार्फत सुनिश्चित गरिन्छ।

सामान्य अनुप्रयोगहरू

एकल-फेज मोटर्स: पम्पहरू, ग्यारेज ढोका खोल्नेहरू, सानो कम्प्रेसरहरू

OEM मेसिनरी: प्याकेजिङ्ग मिसिन, खाद्य प्रशोधन उपकरण

HVAC प्रणालीहरू: फ्यान कोइल एकाइहरू, साना चिलरहरू

भवन स्वचालन: लिफ्ट सहायक, भेन्टिलेसन नियन्त्रण

रिट्रोफिट परियोजनाहरू: एकीकृत MPCB संग फ्यूज + थर्मल रिले प्रतिस्थापन

बारम्बार सोधिने प्रश्नहरू

Q1: MPCB र मानक सर्किट ब्रेकर बीच के भिन्नता छ?

A1: मोटर प्रोटेक्शन सर्किट ब्रेकर (MPCB) जस्तै GV2 ले प्रदान गर्दछ:

● समायोज्य थर्मल ओभरलोड सुरक्षा (मोटर FLC सँग मेल खान्छ)

● चुम्बकीय सर्ट सर्किट सुरक्षा

● चरण-हानि पत्ता लगाउने (3P संस्करणहरूमा)

● अलगाव प्रकार्य

→ मानक MCB ले सर्ट-सर्किट र निश्चित ओभरलोड सुरक्षा मात्र प्रस्ताव गर्दछ—मोटर-अनुकूलित होइन।

Q2: के 2P GV2 ले 3-फेज मोटरलाई सुरक्षित गर्न सक्छ?

A2: एक्लै होइन। 3-फेज मोटरहरूका लागि, तपाईंलाई तीनवटा GV2 इकाइहरू (प्रति चरणमा एक) सँगै समन्वय गर्न आवश्यक छ, वा 3P MPCB प्रयोग गर्नुहोस्। यद्यपि, 2P GV2 एकल-चरण मोटर वा नियन्त्रण सर्किटहरूको लागि उपयुक्त छ।

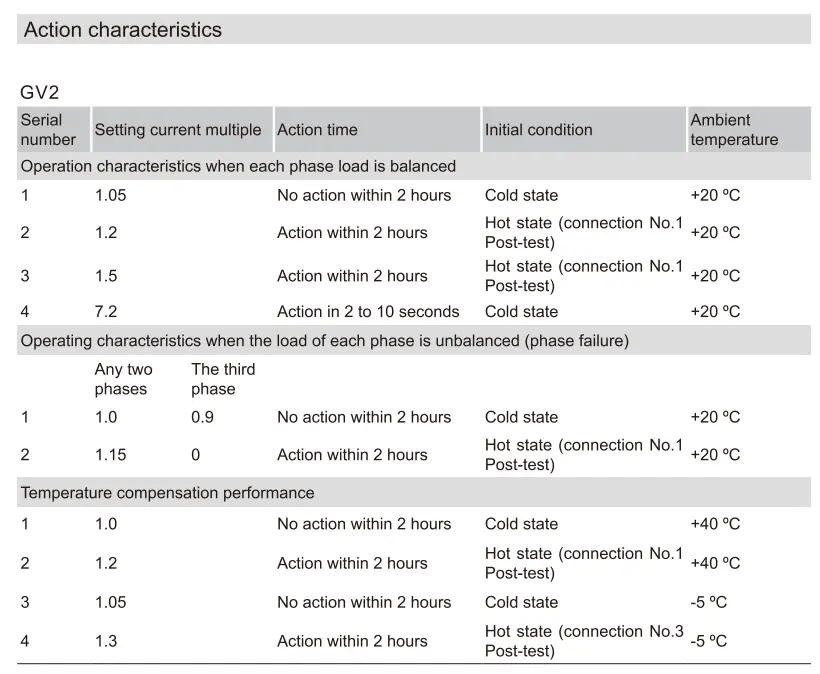

Q3: "ट्रिप क्लास 10A" को अर्थ के हो?

A3: यसले ओभरलोड अन्तर्गत ब्रेकर यात्रा कति छिटो हुन्छ भनेर परिभाषित गर्दछ। कक्षा 10A को मतलब यो 7.2× सेटिङ वर्तमान मा 10 सेकेन्ड भित्र ट्रिप हुनेछ - उच्च स्टार्टिङ टर्क बिना मानक गिलहरी-केज मोटरहरूको लागि आदर्श।

Q4: के यसले तापमानको लागि साँच्चै क्षतिपूर्ति गर्छ?

A4: हो! बाइमेटेलिक स्ट्रिपलाई थर्मल रूपमा क्षतिपूर्ति दिइन्छ, त्यसैले ट्रिपिङ 0°C गोदाममा वा 50°C एन्क्लोजरमा स्थापित भए पनि सही रहन्छ।

Q5: किन अन्य ब्रान्डहरू भन्दा CDADA GV2 छनौट गर्ने?

A5: CDADA प्रस्तावहरू:

● परीक्षण रिपोर्टहरूको साथ साँचो CE प्रमाणीकरण

● स्वचालित उत्पादन → लगातार गुणस्तर र कम दोष दर

● पूर्ण सहायक अनुकूलता (AE/AN/AU/AS)

● OEM र वितरकहरूको लागि प्रतिस्पर्धी मूल्य निर्धारण

● छिटो प्राविधिक सहयोग र अंग्रेजीमा कागजात
