सुरक्षित पावर वितरणको लागि चुहावट संरक्षण सहितको MCCB लाई के महत्त्वपूर्ण बनाउँछ?

1. चुहावट सुरक्षा संग MCCB के हो?

मोल्डेड केस सर्किट ब्रेकर, जसलाई सामान्यतया MCCB भनिन्छ, कम भोल्टेज विद्युतीय सर्किटहरूलाई ओभरलोड र सर्ट सर्किट जस्ता अवस्थाहरूबाट जोगाउन डिजाइन गरिएको हो। आधारभूत सुरक्षात्मक स्विचको विपरीत, एक MCCB लाई व्यावसायिक र औद्योगिक वितरण प्रणालीहरूको लागि उपयुक्त बनाउँदै, हालको मूल्याङ्कन र अवरोध गर्ने क्षमताहरूको विस्तृत दायराबाट चयन गर्न सकिन्छ।

एMCCB चुहावट सुरक्षा संगयी परम्परागत सुरक्षा कार्यहरूमा अवशिष्ट वर्तमान वा पृथ्वी चुहावट पत्ता लगाउने थप्छ। जब एक असामान्य चुहावट वर्तमान पत्ता लगाइन्छ र कन्फिगर गरिएको अपरेटिङ स्तरमा पुग्छ, सुरक्षा संयन्त्रले यात्रा सुरु गर्न र प्रभावित सर्किट विच्छेदन गर्न सक्छ।

यो संयोजन विशेष गरी उपयोगी हुन्छ जब बिजुली डिजाइनरहरूले अनावश्यक रूपमा जटिल प्यानल व्यवस्था सिर्जना नगरी सुरक्षाको बहु तहहरू चाहन्छन्। वाणिज्य उत्पादनहरू एकीकृत MCCB-plus-residual-current समाधानहरू वा MCCBs को रूपमा मिल्दो अवशिष्ट वर्तमान मोड्युलहरूको रूपमा उपलब्ध छन्। IEC 60947-2 ले सर्किट ब्रेकरहरूको अवशिष्ट वर्तमान सुरक्षा समावेश गर्ने आवश्यकताहरू समावेश गर्दछ, जबकि निर्माताहरूले विभिन्न कन्फिगरेसनहरू र समायोजन दायराहरू प्रदान गर्न सक्छन्।

2. चुहावट संरक्षण कसरी काम गर्छ?

एक स्वस्थ विद्युतीय सर्किटमा, बहिर्गमन कन्डक्टरहरू मार्फत प्रवाहित वर्तमान सर्किट मार्फत फर्किने वर्तमानसँग उपयुक्त रूपमा अनुरूप हुनुपर्छ। चुहावट अवस्था तब हुन्छ जब वर्तमानको अंशले अनावश्यक मार्ग लिन्छ, जस्तै इन्सुलेशन बिग्रने, जडान गरिएको उपकरण वा एक सक्रिय भागलाई सम्पर्क गर्ने व्यक्ति।

चुहावट संरक्षणले यस असंतुलनसँग सम्बन्धित अवशिष्ट वर्तमानलाई निगरानी गर्दछ। यदि मापन गरिएको अवशिष्ट वर्तमानले उपकरणको कन्फिगर गरिएको अपरेटिङ थ्रेसहोल्ड नाघेको छ भने, सुरक्षा प्रणालीले MCCB संयन्त्रमा यात्रा संकेत पठाउँछ।

उत्पादन डिजाइनमा निर्भर गर्दै, चुहावट सुरक्षाले समायोज्य अवशिष्ट परिचालन वर्तमान, समय ढिलाइ, परीक्षण कार्यक्षमता, अलार्म संकेत वा अन्य निगरानी कार्यहरू प्रदान गर्न सक्छ। व्यावसायिक MCCB चुहावट-सुरक्षा उत्पादनहरूले संवेदनशीलता र ढिलाइ सेटिङहरू अभिप्रेत अनुप्रयोग अनुसार महत्त्वपूर्ण रूपमा भिन्न हुन सक्छ भनेर देखाउँछन्।

किन यो ओभरलोड संरक्षण भन्दा फरक छ?

ओभरलोड संरक्षण र चुहावट सुरक्षा विभिन्न समस्याहरूको जवाफ दिन्छ। एक ओभरलोड सर्किटले अत्यधिक करेन्ट तान्न सक्छ किनभने धेरै भारहरू जडान भएका छन् वा उपकरणहरू यसको अभिप्रेत क्षमताभन्दा बाहिर सञ्चालन भइरहेको छ। एक चुहावट दोष, तथापि, यसको अभिप्रेत प्रवाहकीय मार्गबाट ​​वर्तमान भाग्ने चिन्ता गर्दछ।

त्यसकारण, केवल ओभरलोड सुरक्षा क्षमता बढाउँदा स्वचालित रूपमा उपयुक्त चुहावट सुरक्षा प्रदान गर्दैन। विद्युतीय वितरण प्रणाली डिजाइन गर्दा दुई कार्यहरू अलग-अलग विचार गर्नुपर्छ।

3. कुन विद्युतीय समस्याहरूलाई यसले सम्बोधन गर्न सक्छ?

कारखाना, व्यावसायिक भवनहरू र पूर्वाधार परियोजनाहरूमा प्रयोग हुने विद्युतीय उपकरणहरू मागको अवस्थामा लामो समयसम्म सञ्चालन हुन सक्छन्। आर्द्रता, धुलो, इन्सुलेशन बुढ्यौली, मेकानिकल क्षति, स्थापना त्रुटिहरू र उपकरण बिग्रने सबै असामान्य वर्तमान पथहरूमा योगदान गर्न सक्छ।

वास्तविक सुरक्षा स्तर पूर्ण विद्युत प्रणाली, उपकरण कन्फिगरेसन र स्थापना अवस्थाहरूमा निर्भर गर्दछ। त्यसैले चुहावट सुरक्षा भएको MCCB लाई प्रत्येक विद्युतीय खतराको लागि विश्वव्यापी समाधानको रूपमा नभई उचित रूपमा इन्जिनियर गरिएको सुरक्षा योजनाको एक भागको रूपमा व्यवहार गर्नुपर्छ।

4. किन MCCB र चुहावट संरक्षण संयोजन?

धेरै विद्युतीय परियोजनाहरूका लागि, मुख्य आकर्षण भनेको समन्वित उपकरण व्यवस्था भित्र धेरै सुरक्षा आवश्यकताहरू सम्बोधन गर्ने क्षमता हो। यो मूल्यवान हुन सक्छ जहाँ प्यानल ठाउँ, स्थापना समय र प्रणाली समन्वय महत्त्वपूर्ण छ।

1. बहु सुरक्षा कार्यहरू

ठीकसँग कन्फिगर गरिएको उपकरणले समान सुरक्षा वास्तुकला भित्र ओभरलोड, सर्ट-सर्किट र अवशिष्ट-वर्तमान सुरक्षा प्रदान गर्न सक्छ। यसले इन्जिनियरहरूलाई फिडर वा वितरण सर्किटको लागि परिभाषित सुरक्षा रणनीति स्थापना गर्न सजिलो बनाउँछ।

2. अधिक कुशल प्यानल डिजाइन

एकीकृत वा नजिकबाट मिल्दो सुरक्षा कम्पोनेन्टहरूले छुट्टै यन्त्रहरू, तारहरू र माउन्टिङ व्यवस्थाहरूको आवश्यकतालाई कम गर्न सक्छ। अवशिष्ट-वर्तमान-संरक्षित MCCBs का निर्माताहरूले विशेष रूपमा कम्प्याक्ट स्थापना र कम कम्पोनेन्ट आवश्यकताहरूलाई व्यावहारिक फाइदाहरूको रूपमा हाइलाइट गर्छन्।

3. समायोज्य संरक्षण

केही उत्पादनहरूले समायोज्य अवशिष्ट वर्तमान थ्रेसहोल्डहरू र समय ढिलाइ प्रदान गर्दछ। यसले सुरक्षा व्यवस्थालाई प्रत्येक अनुप्रयोगको लागि एक निश्चित सेटिङमा भर पर्नुको सट्टा विभिन्न सर्किटहरूमा अनुकूलन गर्न अनुमति दिन्छ।

4. सजिलो प्रणाली योजना

जब ओभरलोड, सर्ट-सर्किट र चुहावट आवश्यकताहरू सँगै विचार गरिन्छ, इन्जिनियरहरूले व्यक्तिगत कम्पोनेन्टहरू स्वतन्त्र रूपमा चयन गर्नुको सट्टा पूर्ण सुरक्षा रणनीतिको मूल्याङ्कन गर्न सक्छन्।

5. चुहावट संरक्षण भएको MCCB कहाँ प्रयोग गरिन्छ?

उपयुक्त अनुप्रयोग विद्युतीय डिजाइन, स्थानीय आवश्यकताहरू र उत्पादन विशिष्टताहरूमा निर्भर गर्दछ। विशिष्ट अनुप्रयोग क्षेत्रहरू समावेश छन्:

• वाणिज्य भवन वितरण बोर्डहरू
• औद्योगिक ऊर्जा वितरण प्रणाली
• कारखाना उत्पादन उपकरण
• मोटर र मेसिनरी फिडरहरू
• कार्यशाला र निर्माण सुविधाहरू
• पूर्वाधार र उपयोगिता स्थापनाहरू
• पृथ्वी चुहावट निगरानी आवश्यक विद्युत उपकरण
• वितरण प्रणाली जहाँ प्यानल ठाउँ सीमित छ
• समन्वित ओभरलोड, सर्ट-सर्किट र अवशिष्ट-वर्तमान सुरक्षा आवश्यक पर्ने परियोजनाहरू

MCCBs औद्योगिक र व्यावसायिक वितरणमा व्यापक रूपमा प्रयोग गरिन्छ किनभने तिनीहरूको हालको मूल्याङ्कन र अवरोध गर्ने क्षमताहरूले साना शाखा-सर्किट ब्रेकरहरूको विशिष्ट दायराभन्दा बाहिरका अनुप्रयोगहरूलाई कभर गर्न सक्छन्।

6. छनौट गर्नु अघि खरिदकर्ताहरूले के जाँच गर्नुपर्छ?

केवल मूल्याङ्कन गरिएको एम्पेरेजमा आधारित चुहावट सुरक्षाको साथ MCCB चयन गर्दा स्थापनाको समयमा समस्याहरू सिर्जना गर्न सक्छ। खरीददारहरूले मोडेल पुष्टि गर्नु अघि निर्माता वा विद्युतीय इन्जिनियरलाई पर्याप्त प्रणाली जानकारी प्रदान गर्नुपर्छ।

1. मूल्याङ्कन गरिएको वर्तमान:अपेक्षित निरन्तर लोड निर्धारण गर्नुहोस् र पूर्ण सर्किट डिजाइनको आधारमा उपयुक्त वर्तमान मूल्याङ्कन चयन गर्नुहोस्।
2. सञ्चालन भोल्टेज:प्रणाली भोल्टेज पुष्टि गर्नुहोस् र उत्पादन लक्षित AC अनुप्रयोगको लागि उपयुक्त छ कि छैन।
3. पोल संख्या:प्रणालीलाई 3P, 4P वा अर्को कन्फिगरेसन आवश्यक छ कि छैन जाँच गर्नुहोस्।
4. सर्ट सर्किट क्षमता:उपलब्ध सम्भावित गल्ती वर्तमान प्रमाणित गर्नुहोस् र ब्रेकरसँग उपयुक्त अवरोध रेटिङ छ भनी सुनिश्चित गर्नुहोस्।
5. चुहावट संवेदनशीलता:अभिप्रेत सुरक्षा रणनीतिको लागि आवश्यक अवशिष्ट परिचालन वर्तमान निर्धारण गर्नुहोस्।
6. समय ढिलाइ:अपस्ट्रीम वा डाउनस्ट्रीम उपकरणहरूसँग समन्वयको लागि तत्काल सञ्चालन वा समय-ढिलाइ प्रतिक्रिया आवश्यक छ कि छैन विचार गर्नुहोस्।
7. स्थापना सर्तहरू:परिवेशको तापक्रम, घेरा, आर्द्रता, उचाइ र अन्य सान्दर्भिक वातावरणीय कारकहरूको समीक्षा गर्नुहोस्।
8. मानक र प्रमाणीकरण:लक्षित बजारमा आवश्यक मापदण्ड र स्वीकृतिहरू पुष्टि गर्नुहोस्।

7. मुख्य प्यारामिटरहरू व्याख्या गरियो

विभिन्न MCCB चुहावट-सुरक्षा उत्पादनहरू तुलना गर्दा निम्न प्यारामिटरहरू विशेष रूपमा महत्त्वपूर्ण छन्।

उदाहरणका लागि, अवशिष्ट-वर्तमान सुरक्षाको साथ हालको व्यावसायिक उत्पादनहरूले मूल्याङ्कन गरिएको वर्तमान, पोल कन्फिगरेसन, अपरेटिङ भोल्टेज र ब्रेकिङ क्षमताको विभिन्न संयोजनहरू प्रस्ताव गर्न सक्छ। यी विनिर्देशहरू सधैं वास्तविक उत्पादन डाटाशीट विरुद्ध जाँच गरिनु पर्छ बरु उत्पादन कोटिबाट मात्र ग्रहण गर्नु।

8. MCCB चुहावट सुरक्षा बनाम अलग सुरक्षा उपकरणहरू

दुवै एकीकृत र अलग सुरक्षा व्यवस्था प्राविधिक रूपमा उपयुक्त हुन सक्छ। राम्रो कन्फिगरेसन परियोजनाको विद्युतीय वास्तुकला, ठाउँ आवश्यकताहरू, समन्वय रणनीति र खरीद प्राथमिकताहरूमा निर्भर गर्दछ।

महत्त्वपूर्ण कुरा यो हो कि एकीकरणले स्वचालित रूपमा उपयुक्तता भनेको होइन। चयन गरिएको संयोजनले अझै पनि स्थापनाको विद्युतीय आवश्यकताहरू पूरा गर्नुपर्छ।

9. स्थापना र रखरखाव विचारहरू

सही स्थापना सही ब्रेकर चयन जत्तिकै महत्त्वपूर्ण छ। चुहावट सुरक्षाको साथ राम्रोसँग डिजाइन गरिएको MCCB ले पनि तारिङ्ग, ग्राउन्डिङ व्यवस्था, सेटिङ वा स्थापना वातावरण गलत छ भने उद्देश्य प्रदर्शन प्रदान नगर्न सक्छ।

तारहरू सावधानीपूर्वक जाँच गर्नुहोस्

निर्माताको तारिङ रेखाचित्र र स्थापना निर्देशनहरू पालना गर्नुहोस्। चरण र तटस्थ कन्डक्टरहरू, जहाँ लागू हुन्छ, अवशिष्ट वर्तमान पत्ता लगाउने प्रणालीलाई उद्देश्य अनुसार सञ्चालन गर्नको लागि सही रूपमा व्यवस्थित गरिनु पर्छ।

रिसाव सेटिङ प्रमाणित गर्नुहोस्

सबैभन्दा कम उपलब्ध चुहावट-वर्तमान सेटिङ स्वतः उपयुक्त छ भनी नसोच्नुहोस्। सेटिङ उद्देश्य सुरक्षा प्रकार्य र सर्किट को बिजुली विशेषताहरु अनुरूप हुनुपर्छ।

चयनशीलतालाई विचार गर्नुहोस्

ठूला वितरण प्रणालीहरूमा धेरै सुरक्षात्मक उपकरणहरू हुन सक्छन्। तिनीहरूको अपरेटिङ विशेषताहरू सँगै समीक्षा गरिनुपर्छ ताकि उपयुक्त डाउनस्ट्रीम गल्तीले स्थापनाको धेरै ठूलो भागलाई अनावश्यक रूपमा विच्छेदन गर्दैन।

कार्यात्मक परीक्षण प्रदर्शन गर्नुहोस्

जहाँ उत्पादनले परीक्षण प्रकार्य प्रदान गर्दछ, परीक्षणले निर्माताको सिफारिस गरिएको प्रक्रिया र स्थापनामा लागू हुने आवश्यकताहरू पालना गर्नुपर्छ। केही अवशिष्ट-वर्तमान उपकरणहरूले परीक्षण प्रकार्यहरू र अतिरिक्त निगरानी सुविधाहरू प्रदान गर्दछ।

10. Shanghai DaDa इलेक्ट्रिक कं, लिमिटेड र लिकेज संरक्षण समाधान

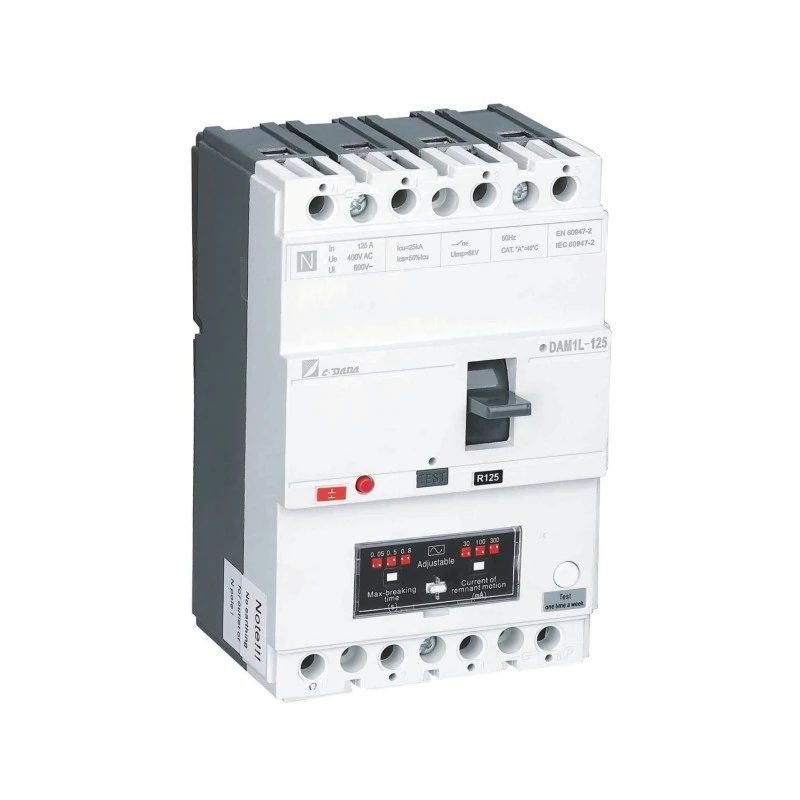

Shanghai DaDa Electric Co., Ltd ले MCCB समाधानहरू प्रदान गर्दछ जहाँ पारंपरिक सर्किट सुरक्षा र चुहावट सुरक्षा सँगै काम गर्न आवश्यक छ। यसको DAM1L श्रृंखला एकीकृत अवशिष्ट वर्तमान सुरक्षाको साथ MCCB को एक उदाहरण हो, बिजुली प्रणाली, औद्योगिक साइटहरू र अन्य कम भोल्टेज वितरण वातावरण निर्माण सहित अनुप्रयोगहरूको लागि डिजाइन गरिएको।

उत्पादन जानकारीले चार-ध्रुव निर्माण, फराकिलो मूल्याङ्कन-वर्तमान दायरा र समायोज्य पृथ्वी-रिसाव संरक्षण जस्ता कन्फिगरेसनहरू संकेत गर्दछ। मोडेलमा निर्भर गर्दै, चुहावट अपरेटिङ वर्तमानलाई निर्दिष्ट दायरामा कन्फिगर गर्न सकिन्छ, सुरक्षा रणनीतिलाई विभिन्न अनुप्रयोगहरूमा अनुकूलन गर्न अनुमति दिँदै।

विदेशी खरीददारहरू, वितरकहरू, प्यानल निर्माणकर्ताहरू र विद्युतीय ठेकेदारहरूका लागि, सबैभन्दा उपयोगी दृष्टिकोण भनेको उद्धरण अनुरोध गर्नु अघि आपूर्तिकर्तालाई परियोजना आवश्यकताहरू प्रदान गर्नु हो। यसले आवश्यक हालको मूल्याङ्कन, पोल व्यवस्था, चुहावट सेटिङ, ब्रेकिङ क्षमता र प्रमाणीकरण अभिप्रेत कन्फिगरेसनमा उपलब्ध छ कि छैन भनेर निर्धारण गर्न मद्दत गर्छ।

सोधपुछमा समावेश गर्न जानकारी

• आवश्यक मूल्याङ्कन गरिएको वर्तमान
• प्रणाली भोल्टेज र आवृत्ति
• पोलहरूको संख्या
• आवश्यक चुहावट-वर्तमान संवेदनशीलता
• आवश्यक समय-ढिलाइ प्रकार्य
• अपेक्षित सर्ट-सर्किट वर्तमान वा आवश्यक ब्रेकिंग क्षमता
• स्थापना वातावरण
• लक्षित बजार र प्रमाणीकरण आवश्यकताहरू
• आवश्यक मात्रा
• OEM वा अनुकूलित आवश्यकताहरू, यदि लागू हुन्छ

सुरुमा यी विवरणहरू प्रदान गर्नाले प्राविधिक सञ्चारलाई अझ प्रभावकारी बनाउन सक्छ र अन्तिम स्थापनासँग मेल नखाने ब्रेकर छनोट गर्ने जोखिम कम गर्न सक्छ।

11. बारम्बार सोधिने प्रश्नहरू

12. निष्कर्ष

चुहावट संरक्षण भएको MCCB ले विद्युतीय सुरक्षाका दुई महत्त्वपूर्ण क्षेत्रहरूलाई सम्बोधन गर्दछ: परम्परागत ओभरकरेन्ट संरक्षण र अवशिष्ट प्रवाहको पहिचान। यी कार्यहरूलाई समन्वित समाधानमा ल्याएर, यसले विद्युतीय सुरक्षा, प्यानल स्पेस र प्रणाली समन्वय महत्त्वपूर्ण हुने बिजुली वितरण डिजाइनहरूलाई सरल बनाउन मद्दत गर्न सक्छ।

सबैभन्दा महत्त्वपूर्ण चरण उत्पादनको नाम भन्दा बाहिर हेर्नु हो। मूल्याङ्कन गरिएको वर्तमान, अपरेटिङ भोल्टेज, ब्रेकिङ क्षमता, पोल कन्फिगरेसन, चुहावट संवेदनशीलता, समय ढिलाइ, स्थापना अवस्था र लागू हुने मापदण्डहरूले कुनै विशेष MCCB परियोजनाको लागि उपयुक्त छ कि छैन भन्ने कुरालाई प्रभाव पार्छ।

व्यावसायिक भवनहरू, औद्योगिक सुविधाहरू, वितरण प्यानलहरू वा OEM अनुप्रयोगहरूको लागि चुहावट-सुरक्षित MCCB हरूको मूल्याङ्कन गर्ने खरीददारहरूका लागि, वास्तविक विद्युतीय आवश्यकताहरूबाट सीधा काम गर्नु उपयुक्त कन्फिगरेसन पहिचान गर्ने सबैभन्दा भरपर्दो तरिका हो।
