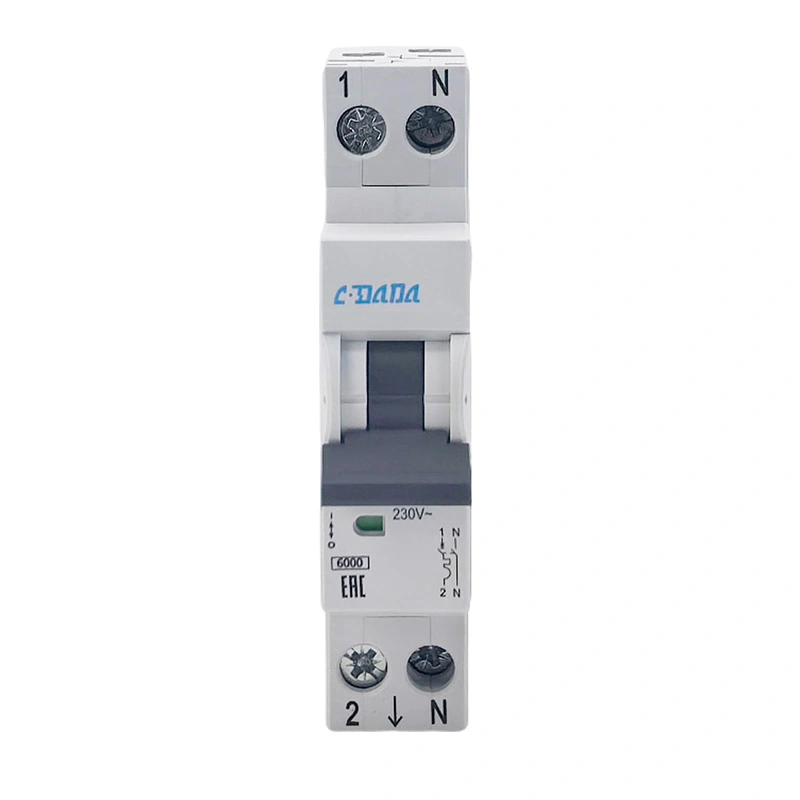

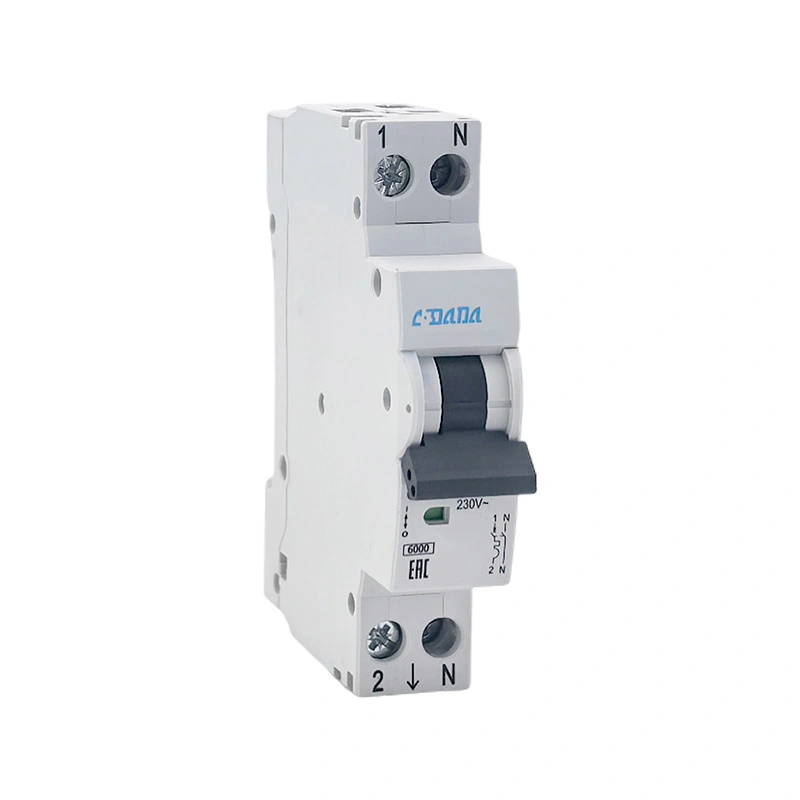

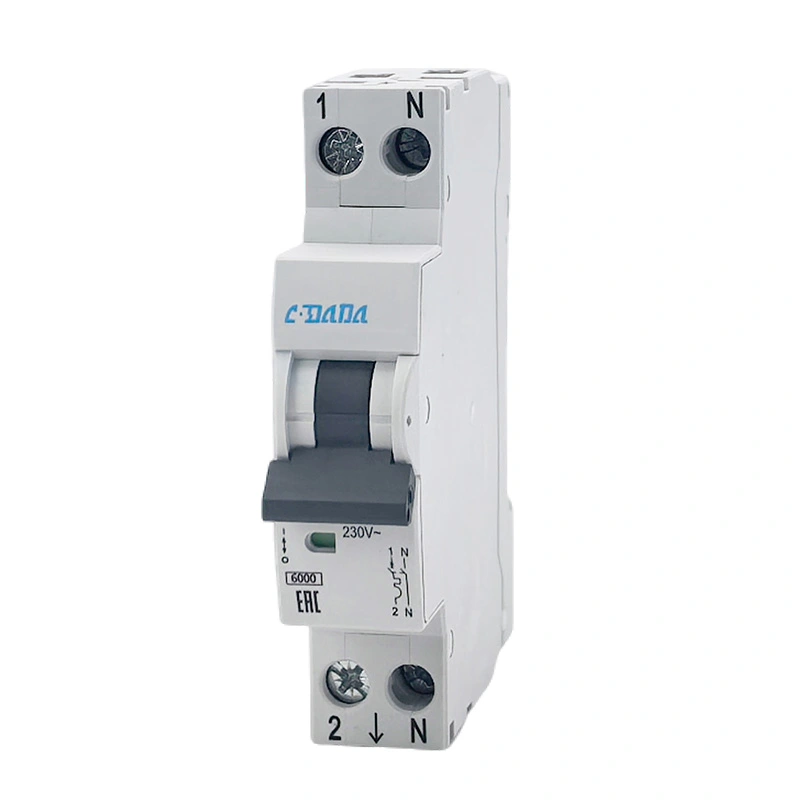

लघु सर्किट ब्रेकर DPN 6KA

Model:DAB7N

CDADA मिनिएचर सर्किट ब्रेकर DPN 6KA बल्क खरिदका लागि उपयुक्त छ, सुरक्षित घरेलु र व्यावसायिक सर्किट सुरक्षाको लागि IEC60898-1 सँग अनुरूप उच्च गुणस्तरको 1P+N लघु सर्किट ब्रेकर। यसले डुअल ब्रेक-पोइन्ट डिजाइन र स्थिर थर्मल-चुम्बकीय ट्रिपिङ, DIN रेलमा स्थापना गर्न सजिलो र मर्मत गर्न सरल प्रयोग गर्दछ। यसले भरपर्दो संरचनालाई लामो सेवा जीवनको साथ संयोजन गर्दछ, विभिन्न कम-भोल्टेज पावर प्रणालीहरूको लागि सुरक्षित बिजुली आपूर्ति सुनिश्चित गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

CDADA DAB7N मिनिएचर सर्किट ब्रेकर DPN 6KA एक पेशेवर 1P+N डुअल-ब्रेक मिनिएचर सर्किट ब्रेकर हो जुन 40+ वर्षको अनुभव भएको भरपर्दो निर्माता शंघाई DADA इलेक्ट्रिकद्वारा स्वतन्त्र रूपमा विकसित गरिएको हो। 6kA उच्च ब्रेकिङ क्षमता, सिंक्रोनस अपरेशन, र एन-पोल "पहिले बनाउनुहोस्, पछि तोड्नुहोस्" डिजाइनको साथ, यसले प्रभावकारी रूपमा चाप निभाउने कार्यसम्पादन सुधार गर्दछ र सर्किट र उपकरणहरूलाई सुरक्षित रूपमा सुरक्षित गर्दछ। वितरण बक्स, घर सजावट, व्यावसायिक शक्ति, र प्रकाश सर्किट मा व्यापक रूपमा प्रयोग, यो विश्वव्यापी खरीददारहरू, वितरकहरू र OEM ग्राहकहरूको लागि पहिलो छनोट हो।

Miniature Circuit Breaker DPN 6KA

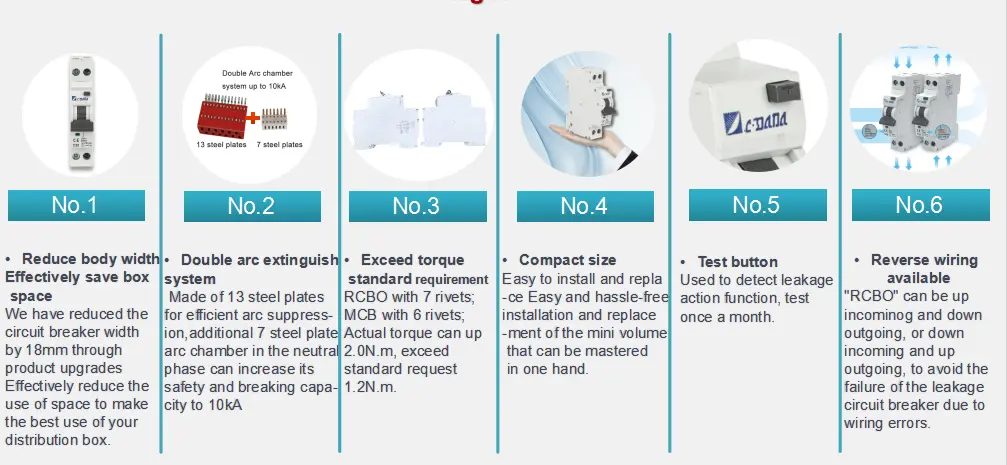

MCB DPN 6KA का फाइदाहरू के हुन्?

★ 1P+N DPN संरचना, दोहोरो ब्रेक बिन्दुहरू, सुरक्षित र अधिक भरपर्दो

★ एन पोलले पहिले बनाउँछ र पछि तोड्छ, चाप तोड्ने क्षमता बढाउँछ

★ 6kA वास्तविक ब्रेकिंग क्षमता, बलियो सर्ट-सर्किट सुरक्षा

★ कम्प्याक्ट 17.8mm चौडाइ, क्याबिनेट ठाउँ बचत गर्छ

★ विभिन्न लोडका लागि B/C ट्रिपिङ कर्भहरू उपलब्ध छन्

★ IP20 सुरक्षा ग्रेड, छुन सुरक्षित

★ चौडा तार दायरा: 1–25mm² लचिलो केबल

★ DIN रेल माउन्टिंग, छिटो र स्थिर स्थापना

★ उच्च र कम तापमान प्रतिरोध: -25℃~+50℃

★ लामो मेकानिकल जीवन 20,000 पटक सम्म

Miniature Circuit Breaker DPN 6KA

अनुप्रयोगहरू

CDADA मिनिएचर सर्किट ब्रेकर DPN 6KA व्यापक रूपमा प्रयोग गरिन्छ:

★ आवासीय भवन, अपार्टमेन्ट, विला, घर सजावट

★ कार्यालय, पसल, होटल, विद्यालय, अस्पताल

★ प्रकाश सर्किट, पावर सकेट, साना पावर उपकरण

★ घरायसी उपकरणहरू: वाटर हिटर, एयर कन्डिशनर, इलेक्ट्रिक हिटर

★ पुरानो सर्किट पुनर्निर्माण र वितरण बक्स स्तरवृद्धि

★ वाणिज्य र सिभिल कम भोल्टेज विद्युत वितरण प्रणाली

प्राविधिक प्यारामिटर तालिका

वस्तु	निर्दिष्टीकरण
मोडेल	DAB7N-40
उत्पादनको नाम	MCB DPN 6KA
मानक	IEC60898-1
पोलहरू	1P+N (2P)
तोड्ने क्षमता	६kA
मूल्याङ्कन गरिएको वर्तमान	6A,16A,20A,25A,32A,40A
मूल्याङ्कन भोल्टेज	एसी 220/230/240V
आवृत्ति	५०/६० हर्ट्ज
ट्रिपिङ कर्भ	B/C
इन्सुलेशन भोल्टेज	500V
आवेग भोल्टेज	4kV
संरक्षण डिग्री	IP20
यान्त्रिक जीवन	20,000 पटक
विद्युतीय जीवन	6,000 पटक
टर्मिनल टोक़	1.5N·m
तार क्षमता	1-25mm²
सञ्चालन तापमान	-25 ℃ ~ + 50 ℃
आयामहरू	८२.५ × ७३.२ × १७.८ मिमी

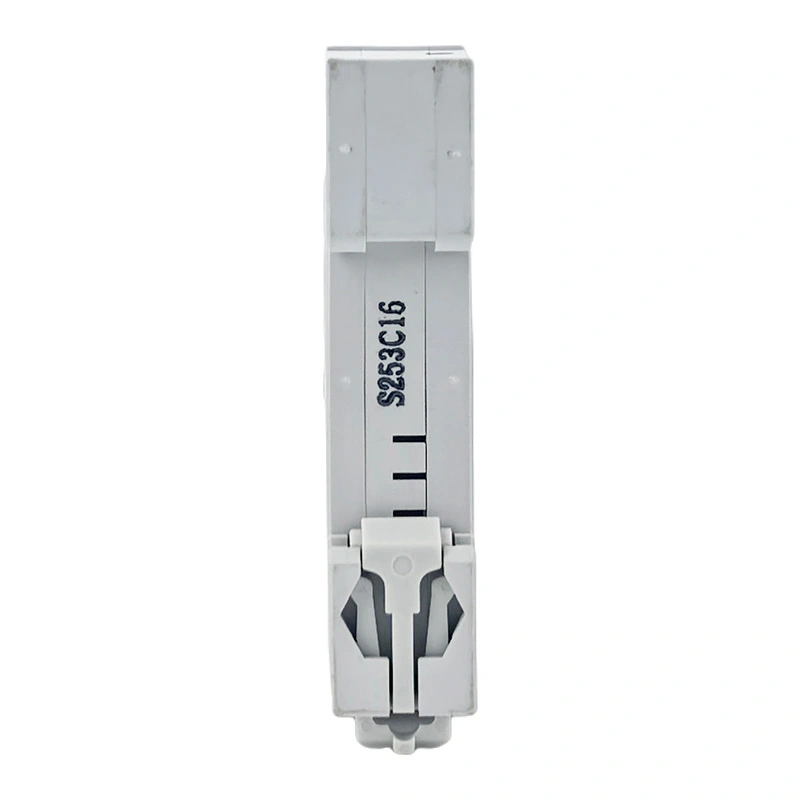

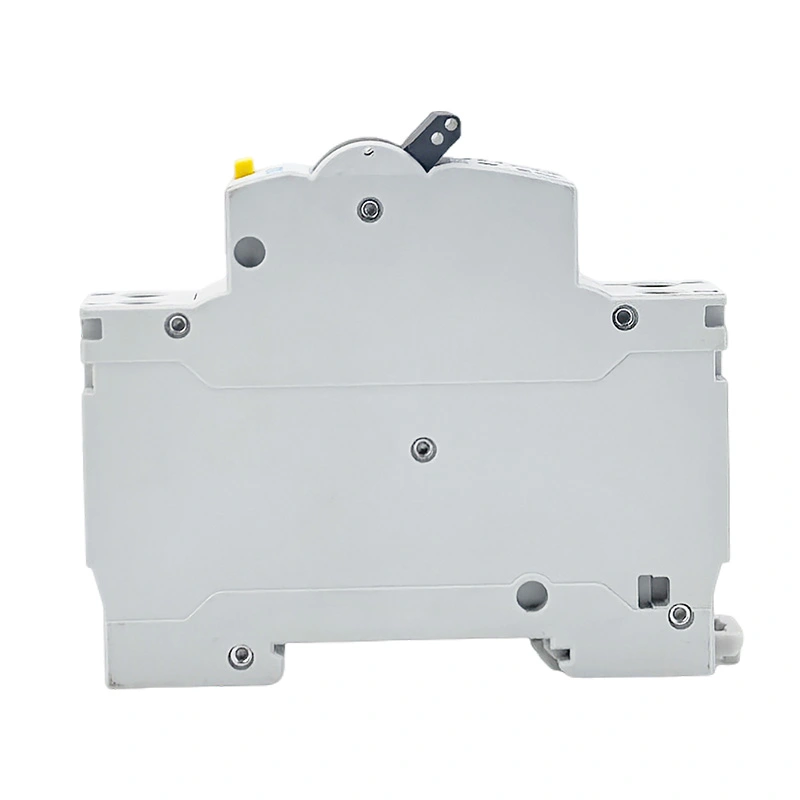

रूपरेखा आयामहरू

★ लम्बाइ: 82.5mm

★ उचाइ: 73.2 मिमी

★ चौडाइ: 17.8mm (मानक 1-मोड्युल चौडाइ)

★ माउन्टिङ: 35mm DIN रेल

★ तार: 1–25mm² लचिलो/कठोर केबलको लागि उपयुक्त

★ बसबार मोटाई: 0.8-2 मिमी

Miniature Circuit Breaker DPN 6KA

मानक परीक्षण वस्तुहरू

★ 1.13 गैर-ट्रिपिङ परीक्षणमा (≥1 घण्टा)

★ 1.45 ट्रिपिङ परीक्षणमा (<1 घण्टा)

★ 2.55 ओभरलोड कार्य परीक्षणमा

★ चुम्बकीय तत्काल ट्रिपिङ परीक्षण (B/C वक्रको लागि 3In/5In)

★ डाइलेक्ट्रिक प्रतिरोध भोल्टेज परीक्षण

★ तापक्रम वृद्धि परीक्षण

★ सर्ट सर्किट ब्रेकिङ क्षमता परीक्षण (6kA)

★ मेकानिकल र बिजुली जीवन परीक्षण

★ उच्च र कम तापमान सञ्चालन परीक्षण

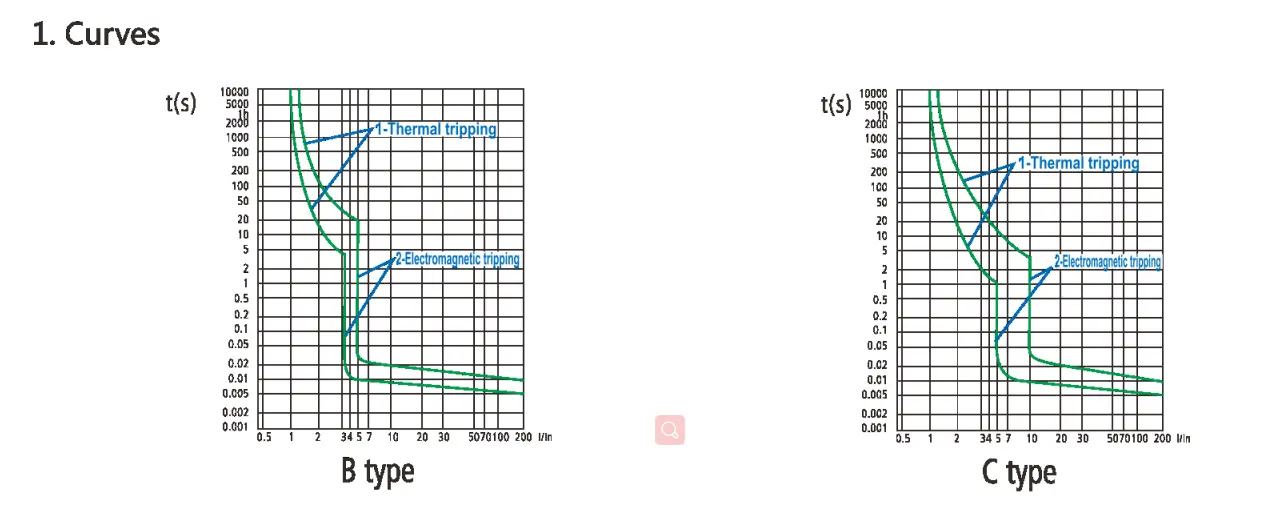

ट्रिपिङ विशेषता वक्र

IEC 60898-1

Miniature Circuit Breaker DPN 6KA

चुम्बकीय रिलीज

जब सर्किट सर्ट सर्किट हुन्छ, तात्कालिक ट्रिपिङ फलामको कोर संग चुम्बक द्वारा प्राप्त गरिन्छ। IEC60898 मानक अनुसार, यो उत्पादन तीन प्रकारमा विभाजन गर्न सकिन्छ: B, C, र D।

	वर्तमान परीक्षण गर्नुहोस्	ट्रिपिङ समय	अनुप्रयोगहरू
B कर्भ	3ln 5ln	0.132A)	प्रकार B सक्रिय लोडहरूमा मात्र लागू हुन्छ: - इलेक्ट्रिक हीटर-वाटर हीटर-विद्युत फर्मेस
C वक्र	5 10ln मा	0.132A) t<0.1s	टाइप सी सामान्य भारहरूको लागि उपयुक्त छ: -बत्ती -पावर सकेट -सानो पावर मोटर

थर्मल रिलीज

●सर्किटमा ओभरलोड भएपछि, सर्किट ब्रेकरको बाइमेटेलिक स्ट्रिप तातोको कारणले झुक्नेछ, जसले गर्दा सम्पर्कहरू विच्छेद हुनेछन् र परिणामस्वरूप थर्मल ट्रिपिङ हुनेछ;

● IEC मानकले विभिन्न ओभरलोड धाराहरूको लागि ट्रिपिङ समय दायरा परिभाषित गर्दछ;

● सन्दर्भ परीक्षण वातावरण तापमान 30 डिग्री सेल्सियस छ।

वर्तमान परीक्षण गर्नुहोस्	ट्रिपिङ समय
1.13ln	t z 1h (≦ 63A मा)
1.45ln	t<1h (≦ 63A मा)
2.55ln	1s<1h<60s(In≤32A)1s32A)

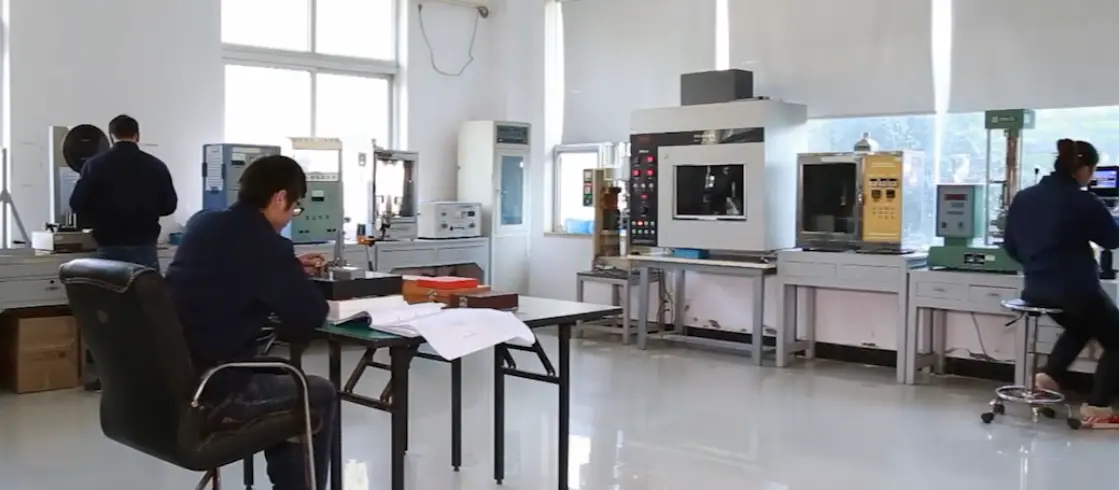

गुणस्तर नियन्त्रण प्रक्रिया

1. कच्चा माल आगमन निरीक्षण र प्रमाणीकरण प्रमाणीकरण

2. स्वचालित इंजेक्शन मोल्डिंग र सटीक धातु मुद्रांकन

3. अर्ध-समाप्त उत्पादन विधानसभा र क्यालिब्रेसन

4. 100% पूर्ण ट्रिपिङ विशेषता परीक्षण

5. भोल्टेज र इन्सुलेशन प्रदर्शन परीक्षणको सामना गर्नुहोस्

6. उच्च र कम तापमान उमेर परीक्षण

7. उपस्थिति, आयाम र लोगो निरीक्षण

8. अन्तिम प्याकेजिङ्ग र ढुवानी निरीक्षण

Miniature Circuit Breaker DPN 6KA

प्याकेजिङ र ढुवानी

★ shockproof अस्तर संग मानक निर्यात दफ़्ती

★ स्क्र्याचबाट बच्न समूह बक्स प्याकेज

★ स्पष्ट लेबल: मोडेल, वर्तमान, पोल, मात्रा, प्रमाणीकरण

★ समुद्री, हवाई र भूमि यातायात को लागी उपयुक्त

★ समर्थन OEM प्याकेजिङ्ग, अनुकूलन लोगो र लेबल

ग्राहक सफलता केसहरू

CDADA MCB DPN 6KA 50 भन्दा बढी देश र क्षेत्रहरूमा निर्यात गरिएको छ:

★ युरोपेली र एशियाली वितरकहरूको लागि दीर्घकालीन थोक आपूर्ति

★ मध्य पूर्व र अफ्रिकामा घरेलु सर्किट नवीकरण परियोजनाहरू

★ प्रसिद्ध अन्तर्राष्ट्रिय विद्युतीय ब्रान्डहरूसँग OEM सहयोग

★ घर जग्गा विकासकर्ताहरूको लागि समर्थन शक्ति वितरण

★ विद्युतीय ठेकेदार र प्रणाली एकीकरणकर्ताहरूबाट स्थिर अर्डरहरू

किन DADA इलेक्ट्रिक रोज्नुहुन्छ?

★ सर्किट ब्रेकर R&D र उत्पादनमा 40+ वर्षको व्यावसायिक अनुभव

★ 90% कोर कम्पोनेन्टहरू इन-हाउस उत्पादन गरिन्छ, स्थिर गुणस्तर नियन्त्रण

★ ISO9001 प्रमाणित, अन्तर्राष्ट्रिय मापदण्डहरूसँग पूर्ण अनुपालन

★ पूरा प्रमाणपत्रहरू: CE, CB, CCC, आदि।

★ ठूलो उत्पादन क्षमता, बल्क अर्डरहरूको लागि छिटो डेलिभरी

★ व्यावसायिक प्राविधिक समर्थन र बिक्री पछि सेवा

★ बजार मागहरू पूरा गर्न OEM र ODM अनुकूलन स्वीकार गर्नुहोस्

★ विश्वव्यापी रसद प्रणाली, सुरक्षित र समयनिष्ठ वितरण

Miniature Circuit Breaker DPN 6KA
